Камеры тепловизионные RGK
| Номер в ГРСИ РФ: | 97829-26 |
|---|---|
| Производитель / заявитель: | Компания ZheJiang Heika Electric Co., Ltd., Китай |
Камеры тепловизионные RGK (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97829-26 | ||||||||||||
| Действует | по 25.02.2031 | ||||||||||||
| Наименование | Камеры тепловизионные | ||||||||||||
| Модель | RGK | ||||||||||||
| Модификации |
TL-384 Pro TL-480 Pro TL-640 Pro TL-1024 Pro |
||||||||||||
| Приказы |
№335 от
25.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 07d81c28-88ef-2c80-ca04-8926ac5d2be2 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ZheJiang Heika Electric Co., Ltd, КИТАЙ, Room 318, Floor 3, Building B, Building 2, No. 11, Xiyuan 8th Road, Xihu District, Hangzhou City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1956-207-2025 Государственная система обеспечения единства измерений. Камеры тепловизионные RGK. Методика поверки
(с 25.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97829-26: Описание типа
2026-97829-26.pdf
|
Скачать | 153 КБ | |
|
97829-26: Методика поверки
РТ-МП-1956-207-2025
2026-mp97829-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Камеры тепловизионные RGK (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температуры на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: TL-384 Pro, TL-480 Pro, TL-640 Pro, TL-1024 Pro. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся на 90° инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия, батарейный отсек, разъемы интерфейсов и разъем для сим-карты. На верхней части корпуса расположены видоискатель и кнопки управления. В боковой части корпуса тепловизора расположены кнопки управления.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной связи (WiFi и Bluetooth).
Корпуса тепловизоров могут изготавливаться в различных цветовых решениях.

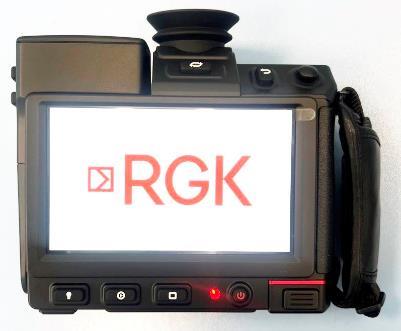

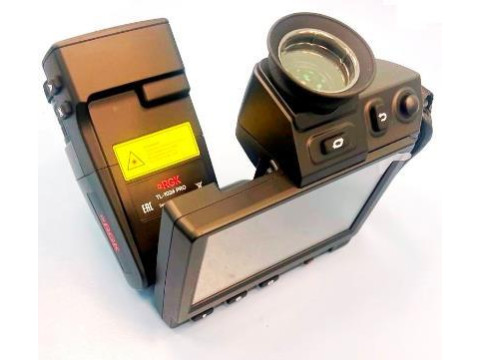

Фотографии общего вида тепловизоров приведены на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид тепловизоров
Пломбирование тепловизоров не предусмотрено. Заводской номер камер тепловизионных RGK в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на вращающийся объектив тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.289 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение IRResearchVideo устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Технические характеристики
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблицах 2-3.
Таблица 2 - Метрологические и технические характеристики камер тепловизионных RGK моделей TL-384 Pro, TL-480 Pro, TL-640 Pro
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
TL-384 Pro |
TL-480 Pro |
TL-640 Pro | |
|
Диапазоны измерений температуры^), °С |
от -20 до +150 от 0 до +410 от +300 до +650(**) от +300 до +2000(**) | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С |
±2,0 | ||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +650 °С включ., % |
±2,0 | ||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % |
±3,0 | ||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,04 | ||
|
Спектральный диапазон, мкм |
от 7,5 до 14 | ||
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - объектив 28° (стандартный для модели TL-384 Pro) - объектив 24° (стандартный для моделей TL-480 Pro и TL-640 Pro) - объектив 48° - объектив 12° - объектив 6° |
28,1°х21,3° -48°х36° 12°х9° 6°х4° |
- 24°х19,3° 48°х36° 12°х9° 6°х4° | |
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
TL-384 Pro |
TL-480 Pro |
TL-640 Pro | |
|
Пространственное разрешение, мрад (в зависимости от используемого объектива): - объектив 28° (стандартный для модели TL-384 Pro) - объектив 24° (стандартный для моделей TL-480 Pro и TL-640 Pro) - объектив 48° - объектив 12° - объектив 6° |
1,30 2,26 0,68 0,34 |
- 0,92 1,87 0,46 0,23 |
- 0,66 1,39 0,33 0,16 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | ||
|
Количество пикселей матрицы детектора, пикселихпиксели |
384x288 |
480x360 |
640x512 |
|
Масса, кг, не более |
1,5 | ||
|
Запись изображений или частота обновлений, Гц |
30 | ||
|
Габаритные размеры, мм (высота х ширина хдлина), не более |
191x115x172 | ||
|
Напряжение питания, В |
12 | ||
|
Время работы от батареи, ч, не менее |
4 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +55 от 10 до 95 (без конденсации) | ||
Примечания:
* - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически;
* * - по дополнительному заказу
Таблица 3 - Метрологические и технические характеристики камер тепловизионных RGK
модели TL-1024 Pro
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры*-*), °С |
от -20 до +150 от 0 до +410 от +300 до +650(**) от +300 до +2000(**) |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % |
±3,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,05 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
Наименование характеристики |
Значение |
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - объектив 28° (стандартный) - объектив 50° - объектив 14° - объектив 7° |
27,6°х20,8° 50,5°х39° 14°х10,5° 7,0°х5,2° |
|
Пространственное разрешение, мрад (в зависимости от используемого объектива): - объектив 28° (стандартный) - объектив 50° - объектив 14° - объектив 7° |
0,48 0,92 0,24 0,12 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
1024x768 |
|
Масса, кг, не более |
1,5 |
|
Запись изображений или частота обновлений, Гц |
30 |
|
Габаритные размеры, мм (высота х ширина хдлина), не более |
191х115х183 |
|
Напряжение питания, В |
12 |
|
Время работы от батареи, ч, не менее |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +55 от 10 до 95 (без конденсации) |
|
Примечания: * - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; * * - по дополнительному заказу | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
14 000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камер тепловизионная |
RGK (модель в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации на камеры тепловизионные RGK |
- |
1 экз. |
|
Аккумуляторные литий-ионные батареи |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Адаптер питания |
- |
1 шт. |
|
Считыватель карты памяти |
- |
1 шт. |
|
Карта памяти SD |
- |
1 шт. |
|
Программное обеспечение на USB-накопителе |
- |
1 шт. |
|
Кейс для переноски |
- |
1 шт. |
|
Объектив 48° (только для моделей TL-384 Pro, TL-480 Pro, TL-640 Pro) |
- |
* 1 шт. |
|
Объектив 12° (только для моделей TL-384 Pro, TL-480 Pro, TL-640 Pro) |
- |
* 1 шт. |
|
Объектив 6° (только для моделей TL-384 Pro, TL-480 Pro, TL-640 Pro) |
- |
* 1 шт. |
|
Объектив 50° (только для модели TL-1024 Pro) |
- |
* 1 шт. |
|
Объектив 14° (только для модели TL-1024 Pro) |
- |
* 1 шт. |
|
Объектив 7° (только для модели TL-1024 Pro) |
- |
* 1 шт. |
|
Опция расширения диапазона температур до плюс 650 °C |
- |
* |
|
Опция расширения диапазона температур до плюс 2000 °C |
- |
* |
|
* _ _ _ _ _ _ _ _ _ - по дополнительному заказу | ||
Сведения о методах измерений
приведены в разделе 2 Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия на камеры тепловизионные RGK, разработанный компанией ZheJiang Heika Electric Co., Ltd., Китай
