Эхолоты многолучевые МЛЭ-300
| Номер в ГРСИ РФ: | 97831-26 |
|---|---|
| Категория: | Эхолоты |
| Производитель / заявитель: | АО «Акустический институт имени академика Н.Н. Андреева» (АКИН), г. Москва |
Эхолоты многолучевые МЛЭ-300 (далее - эхолоты) предназначены для измерений глубин водных акваторий и поиска объектов в толще воды в широком секторе обзора.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97831-26 | ||||||
| Действует | по 25.02.2031 | ||||||
| Наименование | Эхолоты многолучевые | ||||||
| Модель | МЛЭ-300 | ||||||
| Приказы |
№335 от
25.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | eea0da1e-b8e7-3951-237c-356ec2bb27ee | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «АКИН», РОССИЯ, 117449 г. Москва, ул. Шверника, д. 4
Поверка
| Методика поверки / информация о поверке |
МП АИКЛ.365123.042 Государственная система обеспечения единства измерений. Эхолоты многолучевые МЛЭ-300 . Методика поверки
(с 25.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97831-26: Описание типа
2026-97831-26.pdf
|
Скачать | 144.3 КБ | |
|
97831-26: Методика поверки
МП АИКЛ.365123.042
2026-mp97831-26.pdf
|
Скачать | 205.7 КБ |
Описание типа
Назначение
Эхолоты многолучевые МЛЭ-300 (далее - эхолоты) предназначены для измерений глубин водных акваторий и поиска объектов в толще воды в широком секторе обзора.
Описание
Принцип действия эхолотов основан на ультразвуковой эхолокации водных акваторий и приема отраженных волн.
Конструктивно эхолот состоит из модуля подводного (далее - МП), блока обработки и блока питания и синхронизации (далее - БПС), объединенных кабелем связи и комплектом соединительных кабелей.
МП включает в себя две взаимно перпендикулярно расположенные линейные антенны, одна из которых работает на излучение и прием, вторая только на прием.
Излучающая антенна ориентирована в направлении движения судна и состоит из 80 пьезоэлементов (далее ПЭ), половина из которых обращена влево, а другая половина вправо. Конструктивно антенна устроена таким образом, что характеристика направленности имеет два симметричных максимума (влево и вправо) под углом 60 градусов относительно вертикали.
Приемная антенна содержит 96 приемных элементов, расположенных вдоль линии, перпендикулярной излучающей антенны. Сигналы с выхода элементов приемной антенны усиливаются в МП и по кабелю связи передаются в блок обработки.
Блок питания и синхронизации (БПС) синхронизирует данные эхолота с данными спутниковой навигационной системы и передает их в блок обработки.
Блок обработки (БО) представляет персональный компьютер (ПК), который выполняет пространственно-временную обработку сигналов с элементов приемной антенны.
Совокупность линий дна, сформированных по каждой посылке излучающего сигнала, образует трехмерную поверхность дна.
БО с помощью программного обеспечения (далее - ПО) обеспечивает сбор, обработку и выдачу информации как на дисплей автоматизированного рабочего места Заказчика, так и сохраняет её в файлах.
Идентификационные данные эхолота (наименование, заводской номер в виде цифрового обозначения и год производства) нанесены полиграфическим способом на металлизированную пленку, которая наклеена на составные части эхолота.
Общий вид эхолота, места пломбировки от несанкционированного доступа и размещения знака утверждения типа приведены на рисунках 1 и 2.
Нанесение знака поверки на прибор не предусмотрено.

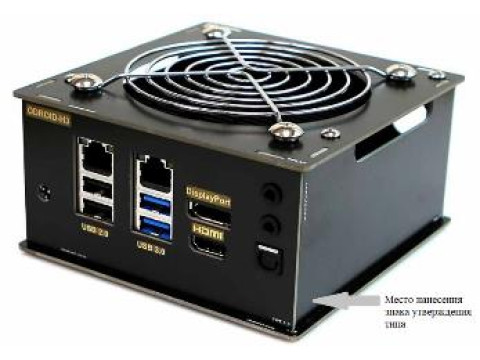

Рисунок 1 - Блок обработки (вариант)
Место нанесения идентификационных да
Место пломбирования от нссанкнионнроианного доступа

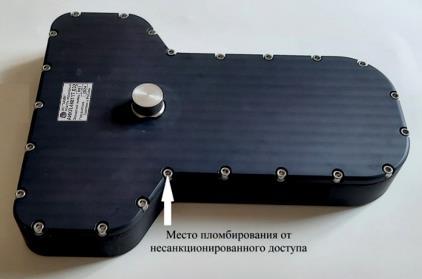

Рисунок 2 - Модуль подводный
Место нанесения идентификационных данных

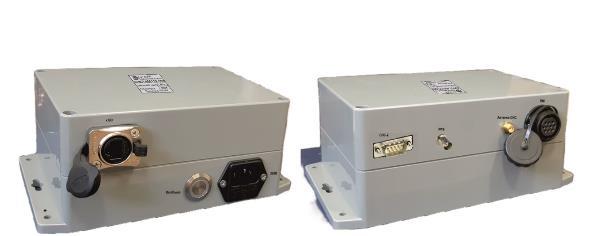

Рисунок 3 - Блок питания и синхронизации
Программное обеспечение
Для решения задач сбора, обработки и выдачи информации прибор оснащен ПО «mle_s.exe». ПО «mle_s.exe» полностью является метрологически значимым и выполняет следующие функции:
- настройка параметров управления сбором данных,
- обработка данных,
- выдача результата в ПО-клиент.
Программа-клиент «mle.exe» является технологической и не является метрологически значимой.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
В таблице 1 приведены идентификационные данные программного обеспечения.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
mle_s.exe |
|
Номер версии (идентификационный номер ПО) |
Версия 1.18 и выше |
|
Цифровой идентификатор ПО (контрольная сумма) |
BF20AA5D2C424182A24717E23FA66F7F |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Эхолоты также оснащены встроенным внутренним программным обеспечением (прошивками). ПО прошивок полностью является метрологически значимым, обеспечивает сбор и предварительную обработку данных эхолота.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
mps.pof |
|
Номер версии (идентификационный номер ПО) |
1.1 и выше |
|
Цифровой идентификатор ПО (контрольная сумма) |
59EDE747 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Дальность действия, м* |
от 0,2 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений дальности, м** |
±(0,1 + 0,005-L) *** |
|
* - Максимальная наклонная дальность действия обеспечивается при следующих условиях: - аномалия распространения звука - 0 дБ; - глубина моря 100 м. - коэффициент обратного рассеяния от дна - не менее минус 20 дБ. * * - Погрешность определения дальности задана для углов вблизи оси антенны и не учитывает погрешность, вызванную изменением ориентации и положения антенны и профиля скорости звука. * ** - L - измеренная дальность, м. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая частота излучения, кГц |
300 ± 5 |
|
Напряжение питания постоянного тока модуля подводного, В |
60 |
|
Потребляемая мощность модуля подводного, Вт, не более |
50 |
|
Ширина сектора обзора, градус, не менее |
120 |
|
Разрешение по углу, градус, не более |
1х1 |
|
Разрешающая способность измерения дальности, см, не более |
3 |
|
Габаритные размеры, мм, не более Блок обработки: | |
|
длина |
120 |
|
ширина |
120 |
|
высота |
60 |
|
МП: | |
|
длина |
400 |
|
ширина |
300 |
|
высота |
60 |
|
Блок питания и синхронизации: | |
|
длина |
170 |
|
ширина |
120 |
|
высота |
80 |
|
Масса, кг, не более | |
|
Блок обработки |
2 |
|
МП |
19,5 |
|
Блок питания и синхронизации |
1 |
|
Диапазон рабочих температур, °С |
от -4 до +40 |
Знак утверждения типа
наносится на корпус блока обработки в виде наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность эхолота
|
Наименование |
Обозначение |
Количество |
|
1 Эхолот многолучевой в составе |
МЛЭ - 300 |
1 шт. |
|
1.1 Модуль подводный |
АИКЛ.468117.032 |
1 шт. |
|
1.2 Блок обработки |
мини ПК |
1 шт. |
|
1.3 Блок питания и синхронизации |
АИКЛ.465132.009 |
1 шт. |
|
1.4 Кабель связи |
АИКЛ.685683.011 |
2 шт. |
|
2 Комплект ЗИП |
- |
1 шт. |
|
3 Программа технологическая |
mle.exe |
1 экз. |
|
4 Программа сервер |
mle_s.exe |
1 экз. |
|
5 Руководство по эксплуатации |
АИКЛ.365123.042 РЭ |
1 экз. |
|
6 Паспорт |
АИКЛ.365123.042 ПС |
1 экз. |
Сведения о методах измерений
Приведены в документе «Эхолот многолучевой МЛЭ-300. Руководство по эксплуатации.
АИКЛ.365123.042 РЭ» (п. 2 «Использование по назначению»).
Нормативные документы
АИКЛ.365123.042 ТУ Эхолот многолучевой МЛЭ-300. Технические условия
