Анализаторы общего углерода и общего связанного азота универсальные multi N/C
| Номер в ГРСИ РФ: | 97837-26 |
|---|---|
| Производитель / заявитель: | Фирма "Analytik Jena AG", Германия |
Анализаторы общего углерода и общего связанного азота универсальные multi N/C (далее - анализаторы) предназначены для измерений содержания общего углерода, общего неорганического углерода, общего связанного азота в жидких, твердых веществах и взвесях.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97837-26 | |||||||||||||||
| Действует | по 25.02.2031 | |||||||||||||||
| Наименование | Анализаторы общего углерода и общего связанного азота универсальные | |||||||||||||||
| Модель | multi N/C | |||||||||||||||
| Модификации |
multi N/C 2300 multi N/C 2300 N multi N/C 3300 multi N/C 3300 HS multi N/C 4300 UV |
|||||||||||||||
| Приказы |
№335 от
25.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b2264577-5f77-d10e-2e76-7bc1ad7e1b13 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Analytik Jena GmbH+Co. KG, ГЕРМАНИЯ, Konrad-Zuse-Strasse 1, 07745 Jena
Поверка
| Методика поверки / информация о поверке |
МП 82-241-2025 Государственная система обеспечения единства измерений. Анализаторы общего углерода и общего связанного азота универсальные. Методика поверки
(с 25.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97837-26: Описание типа
2026-97837-26.pdf
|
Скачать | 159.9 КБ | |
|
97837-26: Методика поверки
МП 82-241-2025
2026-mp97837-26.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Анализаторы общего углерода и общего связанного азота универсальные multi N/C (далее - анализаторы) предназначены для измерений содержания общего углерода, общего неорганического углерода, общего связанного азота в жидких, твердых веществах и взвесях.
Описание
Принцип действия анализаторов основан на разрушении (окислении) компонентов пробы, содержащих углерод и/или азот, с образованием CO2 и/или NO, которые потоком газа-носителя переносятся в ИК-детектор (при анализе углерода), электрохимический детектор или хемилюминесцентный CLD-детектор (при анализе азота), с помощью которых измеряется массовая концентрация CO2 или NO соответственно. На основе полученного значения программное обеспечение анализатора рассчитывает исходное содержание углерода и/или азота в пробе.
Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из системы подачи проб, узла преобразования и разделения компонентов пробы и электронных узлов, установленных в общем корпусе.
Анализаторы выпускаются в 5 моделях: multi N/C 2300, multi N/C 2300 N, multi N/C 3300, multi N/C 3300 HS, multi N/C 4300 UV, отличающихся конструкцией, метрологическими и техническими характеристиками. В моделях multi N/C 2300, multi N/C 2300 N, multi N/C 3300, multi N/C 3300 HS окисление пробы производится путем сжигания пробы при высокой температуре, в модели multi N/C 4300 UV окисление пробы производится облучением УФ-излучения с добавлением в пробу пероксодисульфата натрия.
Анализаторы построены по модульному принципу и, в соответствии с заказом, могут комплектоваться различным набором детекторов для измерения содержания общего углерода, общего неорганического углерода, общего связанного азота. Модель multi N/C 2300 N предназначена только для анализа азота (анализ общего углерода и общего неорганического углерода для данной модели невозможен). Модель multi N/C 4300 UV предназначена только для анализа углерода (анализ общего связанного азота для данной модели невозможен). Для модели multi N/C 3300 HS при анализе азота доступен только хемилюминесцентный CLD-детектор.
По требованию заказчика анализаторы могут быть оснащены устройством для ввода твердых проб, которое представляет собой отдельный внешний блок или встроенный в основной блок анализатора. Модель multi N/C 2300 N предназначена только для анализа жидких проб (анализ твердых проб для данной модели невозможен).
Для всех моделей по дополнительному заказу может устанавливаться устройство автоматической подачи образцов.
Для моделей multi N/C 2300, multi N/C 2300 N, multi N/C 3300, multi N/C 3300 HS в качестве газа-носителя выступают кислород, синтетический воздух и очищенный сжатый воздух. Для модели multi N/C 4300 UV - азот или аргон.
Корпус анализаторов изготовлен из металлических сплавов и пластика, окрашен в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером расположена на задней стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится типографским способом на клеевую этикетку. Нанесение знака поверки на анализаторы и пломбирование анализаторов не предусмотрено. Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера и знака утверждения типа на анализаторы представлено на рисунке 2.

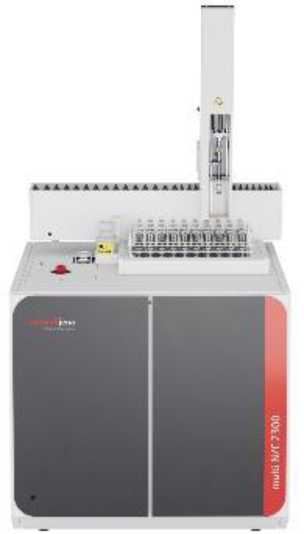

а) анализаторы моделей multi N/C 2300 N, multi N/C 2300

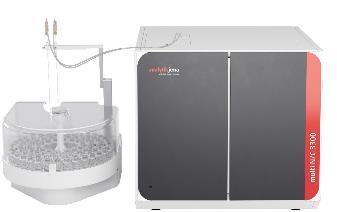

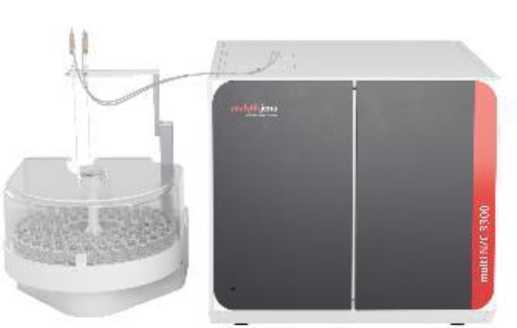

б) анализаторы модели multi N/C 3300

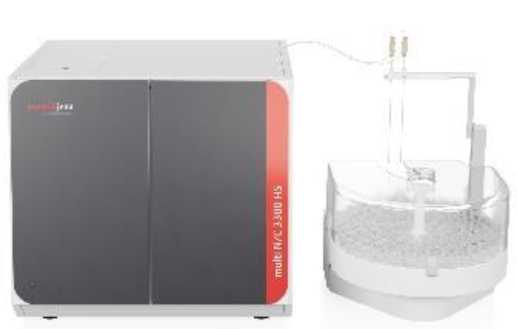

в) анализаторы модели multi N/C 3300 HS
Рисунок 1 - Общий вид анализаторов общего углерода и общего связанного азота универсальных multi N/C

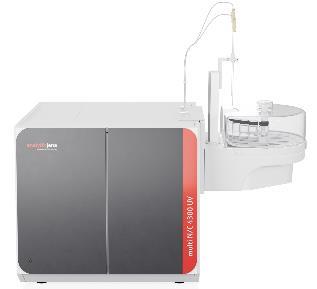

г) анализаторы модели multi N/C 4300 UV
Рисунок 2 - Место нанесения серийного номера и знака утверждения типа на анализаторы общего углерода и общего связанного азота универсальные multi N/C
Программное обеспечение
Анализаторы оснащены автономным программным обеспечением (далее - ПО), которое применяется для управления анализаторов, позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
multiWin pro |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «Х» - относится к метрологически незначимой части ПО и принимает значения от 0 до 9. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | ||||
|
multi N/C 2300 |
multi N/C 2300 N |
multi N/C 3300 |
multi N/C 3300 HS |
multi N/C 4300 UV | |
|
Чувствительность, у.е./мкг, не менее - общий углерод |
14001) |
_ |
9001) |
9004) |
11006) |
|
- общий неорганический |
9002) |
_ |
9002) |
14005) |
11007) |
|
углерод - общий связанный азот |
3503) |
3503) |
3503) |
3503) |
_ |
|
Наименование характеристики |
Значение для модели |
|
multi N/C multi N/C multi N/C multi N/C multi N/C 2300 2300 N 3300 3300 HS 4300 UV | |
|
Относительное среднее квадратическое отклонение выходного сигнала8), %, не более |
5 |
|
1) При дозировании 500 мкл раствора общего углерода с концентрацией от 4 до 6 мг/дм3. 2) При дозировании 500 мкл раствора общего неорганического углерода с концентрацией от 2 до 3 мг/дм3. 3) При дозировании 500 мкл раствора общего связанного азота с концентрацией от 4 до 6 мг/дм3. 4) При дозировании 2000 мкл раствора общего углерода с концентрацией от 0,8 до 1,2 мг/дм3. 5) При дозировании 2000 мкл раствора общего неорганического углерода с концентрацией от 0,4 до 0,6 мг/дм3. 6) При дозировании 5000 мкл раствора общего углерода с концентрацией от 4 до 6 мг/дм3. 7) При дозировании 5000 мкл раствора общего неорганического углерода с концентрацией от 2 до 3 мг/дм3. 8) При дозировании растворов, указанных выше. | |
Таблица 3 - Основные технические характеристики
|
Наименование |
Значение для модели | ||||
|
multi N/C |
multi N/C |
multi N/C |
multi N/C |
multi N/C | |
|
характеристики |
2300 |
2300 N |
3300 |
3300 HS |
4300 UV |
|
Диапазон показаний | |||||
|
массовой концентрации, мкг/дм3: | |||||
|
- общий углерод |
от 0 |
_ |
от 0 |
от 0 |
от 0 |
|
до 30000 |
до 30000 |
до 30000 |
до 10000 | ||
|
- общий неорганический |
от 0 |
_ |
от 0 |
от 0 |
от 0 |
|
углерод |
до 30000 |
до 30000 |
до 30000 |
до 10000 | |
|
- общий связанный азот1) |
от 0 до 200 |
от 0 до 200 |
от 0 |
от 0 |
_ |
|
(от 0 до |
(от 0 до |
до 20000 |
до 20000 | ||
|
100) |
100) |
(от 0 до 10000) | |||
|
Диапазон показаний массы общего углерода и общего неорганического углерода в твердых образцах, мг |
от 0 до 500 |
от 0 до 500 |
от 0 до 500 |
от 0 до 500 |
от 0 до 500 |
|
Объем пробы, мкл |
от 10 |
от 10 |
от 50 |
от 50 |
от 50 |
|
до 500 |
до 500 |
до 1000 |
до 3000 |
до 20000 | |
|
Габаритные размеры, мм, не более: | |||||
|
- длина |
547 |
547 |
547 |
547 |
547 |
|
- ширина |
513 |
513 |
513 |
513 |
513 |
|
- высота |
464 |
464 |
464 |
464 |
464 |
|
Масса, кг, не более |
21 |
21 |
21 |
21 |
18 |
|
Наименование характеристики |
Значение для модели | ||||
|
multi N/C 2300 |
multi N/C 2300 N |
multi N/C 3300 |
multi N/C 3300 HS |
multi N/C 4300 UV | |
|
Потребляемая мощность, ВА, не более |
500 |
500 |
500 |
500 |
200 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50/60 | ||||
|
Условия эксплуатации: - температура окружающего воздуха, ОС - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +10 до +35 80 от 84,0 до 106,7 | ||||
1) Указаны значения для хемилюминесцентного детектора и для электрохимического детектора (в скобках)
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и титульный лист паспорта методом компьютерной графики и на маркировочную табличку анализатора типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Анализатор общего углерода и общего связанного азота универсальный |
multi N/C |
1 шт. |
|
2 Программное обеспечение |
multiWin pro |
1 шт. |
|
3 Руководство по эксплуатации |
- |
1 экз. |
|
4 Паспорт |
- |
1 экз. |
|
5 Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5.4 «Выполнение измерений» документов:
- «Анализаторы общего углерода и общего связанного азота универсальные multi N/C. Модели multi N/C 2300, multi N/C 2300 N. Руководство по эксплуатации»;
- «Анализаторы общего углерода и общего связанного азота универсальные multi N/C. Модель multi N/C 3300. Руководство по эксплуатации»;
- «Анализаторы общего углерода и общего связанного азота универсальные multi N/C. Модель multi N/C 3300 HS. Руководство по эксплуатации»;
«Анализаторы общего углерода и общего связанного азота универсальные multi N/C. Модель multi N/C 4300 UV. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Приказ Федерального агентства по техническому регулированию и метрологии от 17.05.2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»
Техническая документация Analytik Jena GmbH+Co. KG, Германия
