Комплексы программно-технические AstraRegul
| Номер в ГРСИ РФ: | 97838-26 |
|---|---|
| Производитель / заявитель: | ООО «РегСистем», г. Екатеринбург |
Комплексы программно-технические AstraRegul (далее - ПТК) предназначены для измерений от не входящих в состав ПТК датчиков: термоэлектродвижущей силы (термопар); сопротивления постоянному току, в том числе сопротивления термопреобразователей; силы и напряжения постоянного тока; частоты следования импульсов и счета количества импульсов, с визуализацией на автоматизированных рабочих местах (далее - АРМ) результатов измерений в единицах электрических величин; а также для воспроизведений аналоговых сигналов силы и напряжения постоянного тока; приёма и передачи информации по последовательным стандартным промышленным протоколам посредством цифровых каналов связи.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97838-26 | ||||||
| Действует | по 25.02.2031 | ||||||
| Наименование | Комплексы программно-технические | ||||||
| Модель | AstraRegul | ||||||
| Приказы |
№335 от
25.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 52fbc43b-ec17-d324-670a-4b13c11dc221 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «РегСистем», РОССИЯ, 620085 г. Екатеринбург, ул. Дорожная, 37
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-103-25 Государственная система обеспечения единства измерений. Комплексы программно-технические AstraRegul. Методика поверки
(с 25.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97838-26: Описание типа
2026-97838-26.pdf
|
Скачать | 135.7 КБ | |
|
97838-26: Методика поверки
МП-НИЦЭ-103-25
2026-mp97838-26.pdf
|
Скачать | 4.2 MБ |
Описание типа
Назначение
Комплексы программно-технические AstraRegul (далее - ПТК) предназначены для измерений от не входящих в состав ПТК датчиков: термоэлектродвижущей силы (термопар); сопротивления постоянному току, в том числе сопротивления термопреобразователей; силы и напряжения постоянного тока; частоты следования импульсов и счета количества импульсов, с визуализацией на автоматизированных рабочих местах (далее - АРМ) результатов измерений в единицах электрических величин; а также для воспроизведений аналоговых сигналов силы и напряжения постоянного тока; приёма и передачи информации по последовательным стандартным промышленным протоколам посредством цифровых каналов связи.
Описание
Принцип действия ПТК основан на аналого-цифровом преобразовании входных сигналов, осуществляемом модулями ввода контроллеров программируемых логических (далее - ПЛК) серии REGUL в цифровые коды, которые затем поступают в модуль центрального процессора ПЛК и визуализируются в единицах электрических величин и/или контролируемых технологических параметров на мониторе АРМ. За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы и напряжения постоянного электрического тока. Модули информационного обмена обеспечивают передачу информации по стандартным промышленным протоколам без искажений.
Конструктивно ПТК являются проектно-компонуемыми. В состав ПТК входят измерительные каналы, размещаемые в электротехнических шкафах и включающие в свой состав модули ввода/вывода аналоговых сигналов, процессорные модули ПЛК, а также:
- промежуточные преобразователи для реализации гальванической развязки и сопряжения с первичными преобразователями;
- модули для приведения входных сигналов к унифицированным диапазонам, для преобразования входных и выходных сигналов в другие величины в унифицированных диапазонах, для обеспечения измерения сопротивления;
- искробезопасные барьеры;
- устройства защиты от импульсных перенапряжений;
- АРМ для визуализации результатов преобразования/задания уровней воспроизводимых ПТК сигналов.
Пределы допускаемой приведённой к диапазону измерения погрешности в рабочих условиях ПТК с одной дополнительной гальванической развязкой/преобразователем/нормализатором рассчитываются как корень из суммы квадратов основных и дополнительных погрешностей модулей ввода/вывода ПТК и дополнительной развязки/преобразователя/нормализатора в измерительном канале при доверительной вероятности Р = 0,95.
В ПТК используются различные измерительные каналы в зависимости от наличия и типа дополнительной гальванической развязки:
- БГР - измерительные каналы без дополнительной гальванической развязки, преобразователей, нормализаторов;
- СГР (0,05) - измерительные каналы с дополнительной гальванической развязкой, преобразователями и нормализаторами с пределами допускаемой приведенной к диапазону измерений погрешностью измерений ±0,05 %.
- СГР (0,1) - измерительные каналы с дополнительной гальванической развязкой, преобразователями и нормализаторами с пределами допускаемой приведенной к диапазону измерений погрешностью измерений ±0,1 %.

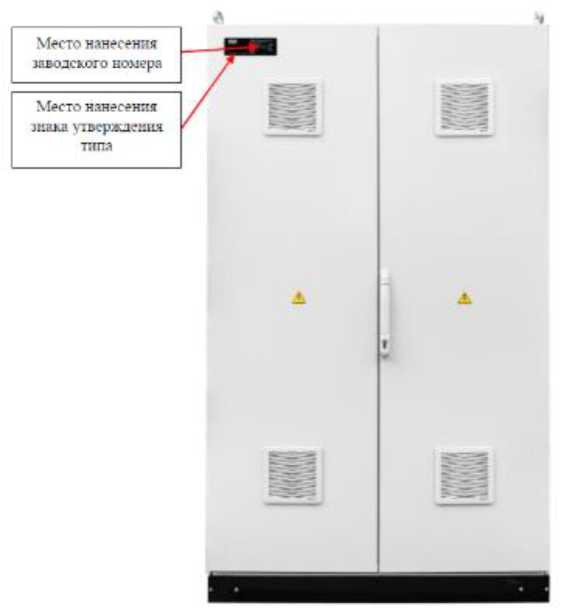

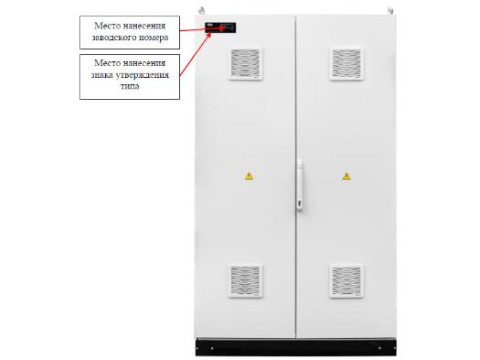

Общий вид шкафа ПТК с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на ПТК в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) ПТК не предусмотрено.
Заводской номер шкафа ПТК наносится на маркировочную табличку, расположенную на лицевой части корпуса шкафа, любым технологическим способом в виде цифрового кода.
Рисунок 1 - Общий вид шкафа ПТК с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает ПО модулей ввода/вывода и ПО модулей ЦПУ.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем.
Уровень защиты ПО модулей ввода/вывода - «высокий» в соответствии Р 50.2.077-2014.
ПО модулей ввода/вывода разделено на метрологически значимую и незначимую части.
ПО модулей ЦПУ, в свою очередь, состоит из системного ПО и прикладного ПО.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода.
Уровень защиты системного ПО - «средний» в соответствии с Р 50.2.077-2014.
Системное ПО разделено на метрологически значимую и незначимую части.
Прикладное ПО разрабатывается пользователем в соответствии с ГОСТ Р МЭК 61131-3 и загружается в среду исполнения.
Метрологические характеристики ПТК нормированы с учетом метрологически значимых частей ПО модулей ввода/вывода и ПО модулей ЦПУ.
Идентификационные данные встроенного и системного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
Встроенное ПО модулей ввода/вывода |
RegulRTS |
1.X.X.X |
|
Системное ПО ЦПУ |
RegulRTS |
1X.X.X.X |
|
Примечание: Номера версий встроенного и системного ПО состоят из двух частей: 1) «1.» - номер версии метрологически значимой части ПО; 2) «Х» - номер версии метрологически незначимой части ПО, где «Х» может принимать целые значения в диапазоне от 0 до 9. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики ПТК при измерении параметров
|
Наименование характеристики |
Диапазон измерений |
Модули ввода аналоговых сигналов контроллера |
Пределы допускаемой погрешности измерений (абсолютной Д, относительной 6, %, приведённой у1), %) | |||
|
основной |
дополнительной 2) на 1 °С, % | |||||
|
БГР |
СГР (0,05) |
СГР (0,1) | ||||
|
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
R500 AI XX 04Y R500 AI XX 14Y R500 AI XX 24Y R500 AI XX 34Y |
±0,025 (у) |
±0,060 (y) |
±0,150 (y) |
±0,002 |
|
R500S AI XX 84Y |
±0,05 (у) |
±0,10 (y) |
±0,15 (y) |
±0,002 | ||
|
R500 AI XX 01Y R500 AI XX 05Y R500 AI XX 06Y R500 AS XX 01Y |
±0,10 (у) |
±0,15 (y) |
±0,20 (y) |
±0,002 | ||
|
от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) |
R500 AI XX 02Y R500 AI XX 08Y R500S AI XX 88Y |
±0,10 (Y) |
±0,15 (y) |
±0,20 (y) |
±0,002 | |
|
Напряжение постоянного тока |
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до 10 В |
R500 AI XX 04Y R500 AI XX 14Y R500 AI XX 24Y R500 AI XX 34Y |
±0,025 (y) |
±0,100 (y) |
±0,150 (y) |
±0,002 |
|
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
R500 AI XX 06Y R500S AI XX 85Y |
±0,10 (Y) |
±0,15 (y) |
±0,20 (y) |
±0,002 | |
|
R500S AI XX 86Y |
±0,05 (y) |
±0,10 (y) |
±0,15 (y) |
±0,002 | ||
|
от -400 до +400 мВ |
R500 AI XX 03Y R500 AI XX 13Y |
±0,10 (Y) |
±0,15 (y) |
±0,20 (y) |
±0,002 | |
|
Наименование характеристики |
Диапазон измерений |
Модули ввода аналоговых сигналов контроллера |
Пределы допускаемой погрешности измерений (абсолютной Д, относительной 6, %, приведённой Y1), %) | |||
|
основной |
дополнительной 1 2 на 1 °С, % | |||||
|
БГР |
СГР (0,05) |
СГР (0,1) | ||||
|
Напряжение постоянного тока |
от -10 до +10 В от 0 до +10 В |
R500 AI XX 05Y R500 AS XX 01Y |
±0,10 (Y) |
±0,15 (у) |
±0,20 (Y) |
±0,002 |
|
Электрическое сопротивление постоянному току |
от 1 до 450 Ом |
R500 AI XX 03Y R500 AI XX 13Y |
±0,10 (у) |
±0,15 (Y) |
±0,20 (Y) |
±0,002 |
|
R500 AI XX 01Y R500 AI XX 08Y R500 AS XX 01Y R500 AI XX 05Y R500S AI XX 88Y |
_ |
±0,15 (Y) |
±0,20 (Y) |
_ | ||
|
Частота следования импульсов |
от 1 до 500000 Гц |
R500 DA XX 01Y R500 DA XX 02Y |
±0,01 (6) |
±0,02 (6) |
±0,03 (6) |
_ |
|
Количество импульсов |
от 1 до 232 |
R500 DA XX 01Y R500 DA XX 02Y |
±1 имп. (Д) |
±1 имп. (Д) |
±1 имп. (Д) |
_ |
Примечания
Таблица 3 - Метрологические характеристики при воспроизведении параметров
|
Наименование характеристики |
Диапазон воспроизведений |
Модули вывода аналоговых сигналов контроллера |
Пределы допускаемой погрешности, приведённой к диапазону воспроизведения параметра, % | |||
|
основной |
дополнительной 3 на 1 °С, % | |||||
|
БГР |
СГР (0,05) |
СГР (0,1) | ||||
|
Напряжение постоянного тока |
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
R500 АО ХХ 03Y |
±0,10 |
±0,15 |
±0,20 |
±0,0025 |
|
от -10 до +10 В от 0 до +10 В |
R500 aS ХХ 01Y R500S АО ХХ 83Y | |||||
|
Сила постоянного тока |
от 4 до 20 мА |
R500S АО ХХ 83Y |
±0,30 |
±0,40 |
±0,50 |
±0,0025 |
|
от 0 до 20 мА от 4 до 20 мА |
R500 AO XX 01Y R500 АО ХХ 03Y R500 AS ХХ 01Y |
±0,10 |
±0,150 |
±0,20 |
±0,0025 | |
|
от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) |
R500 АО ХХ 02Y |
±0,10 |
±0,15 |
±0,20 |
±0,0025 | |
Примечания
Таблица 4 - Метрологические характеристики ПТК с модулями R500 AI XX 03Y, R500 AI XX 13Y при использовании с термопреобразователями сопротивления
|
Обозначение типа термопреобразователя сопротивления |
Диапазон измерений сопротивления постоянному току термопреобразовате лей сопротивления в температурном эквиваленте, оС |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току термопреобразователей сопротивления в температурном эквиваленте, оС | |
|
четырёхпроводная схема подключения |
трёхпроводная схема подключения | ||
|
50М (а=0,00428) 1) |
от -180 до +200 |
±0,5 |
±0,7 |
|
100М (а=0,00428) 1) |
от -180 до +200 |
±0,5 |
±0,7 |
|
50М (а=0,00426) |
от -50 до +200 |
±0,5 |
±0,7 |
|
100М (а=0,00426) |
от -50 до +200 |
±0,5 |
±0,7 |
|
50П (а=0,00391) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
100П (а=0,00391) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
Pt50 (а=0,00385) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
Pt100 (а=0,00385) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
50Н (а=0,00617) 1) |
от -60 до +180 |
±0,5 |
±0,7 |
|
100Н (а=0,00617) 1) |
от -60 до +180 |
±0,5 |
±0,7 |
|
46П (гр. 21) (а=0,00391) |
от -200 до +650 |
±0,5 |
±0,7 |
|
53М (гр. 23) (а=0,00426) |
от -50 до +180 |
±0,5 |
±0,7 |
1) Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.
Таблица 5 - Метрологические характеристики ПТК с модулями R500 AI XX 03Y, R500 AI XX 13Y при использовании с термопарами
|
Обозначение типа термопары по ГОСТ Р 8.585-2001 |
Диапазон измерений ТЭДС термоэлектрических преобразователей в температурном эквиваленте, °C |
Пределы допускаемой абсолютной погрешности измерений ТЭДС термоэлектрических преобразователей в температурном эквиваленте, °C |
|
R |
от -50 до +1760 |
±3,0 |
|
S |
от -50 до +1760 |
±3,0 |
|
B |
от +250 до +1820 |
±2,5 |
|
J |
от -210 до +1200 |
±2,5 |
|
T |
от -200 до +400 |
±1,5 |
|
E |
от -200 до +1000 |
±2,0 |
|
K |
от -200 до +1370 |
±2,5 |
|
N |
от -200 до +1300 |
±2,5 |
|
A-1 |
от 0 до +2500 |
±3,0 |
|
A-2 |
от 0 до +1800 |
±3,0 |
|
A-3 |
от 0 до +1800 |
±3,0 |
|
L |
от -200 до +800 |
±2,0 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 242 от 195 до 253 от 49 до 51 |
|
Потребляемая мощность, кВт, не более |
6,0 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
2405x1205x1205 |
|
Масса, кг, не более |
500 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, % - атмосферное давление, кПа |
от +5 до +40 80 от 84,0 до 106,7 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
150000 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический (состав определяется проектной документацией) |
AstraRegul |
1 шт. |
|
Руководство по эксплуатации |
ДСПФ.421457.001 РЭ |
1 экз. |
|
Формуляр |
ДСПФ.421457.001 ФО |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.5 «Устройство и работа» руководства по эксплуатации ДСПФ.421457.001 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ДСПФ.421457.001 ТУ «Комплексы программно-технические AstraRegul. Технические условия»
