Резервуары стальные горизонтальные цилиндрические РГС-40
| Номер в ГРСИ РФ: | 97839-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО «ФинансСтрой», г. Санкт-Петербург |
|
97839-26: Описание типа
2026-97839-26.pdf
|
Скачать | 146.2 КБ |
Резервуары стальные горизонтальные цилиндрические РГС-40 (далее - резервуар) предназначены для измерений объема нефтепродуктов при приеме, хранении и отпуске.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97839-26 | |||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | |||||||||
| Модель | РГС-40 | |||||||||
| Приказы |
№335 от
25.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a6895a91-11bd-31be-8852-2ddef67434ca | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ФинансСтрой», РОССИЯ, 196084, г. Санкт-Петербург, вн. тер. г. муниципальный округ Московская Застава, ул. Смоленская, д. 33, литера Б, помещ. 1-Н, офис 10
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 25.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 22.03.2026 |
Поверители
Скачать
|
97839-26: Описание типа
2026-97839-26.pdf
|
Скачать | 146.2 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-40 (далее - резервуар) предназначены для измерений объема нефтепродуктов при приеме, хранении и отпуске.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема согласно градуировочных таблиц резервуаров.
Резервуары представляют собой сварные цилиндрические сосуды в форме горизонтального цилиндра с усеченно-коническими днищами подземного расположения, оборудованные приемо-раздаточными патрубками и люками. Характер производства - единичное.
Резервуары с заводскими номерами 4, 5 расположены на территории КРУ АО «Транснефть - Дружба» Самарская обл., Безенчукский р-н, ЛПДС «Прибой».
Заводские номера резервуаров в виде цифрового обозначения, состоящего из арабских цифр, нанесены типографским способом на информационные таблички расположенные рядом с горловинами резервуаров и указаны в паспортах резервуаров.
Нанесение знака поверки на резервуары не предусмотрено.

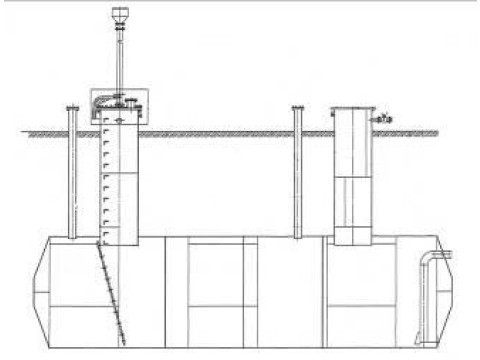

Эскиз общего вида резервуара представлен на рисунке 1.
Рисунок 1 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС-40
Общий вид надземной части резервуаров представлен на рисунках 2, 3.

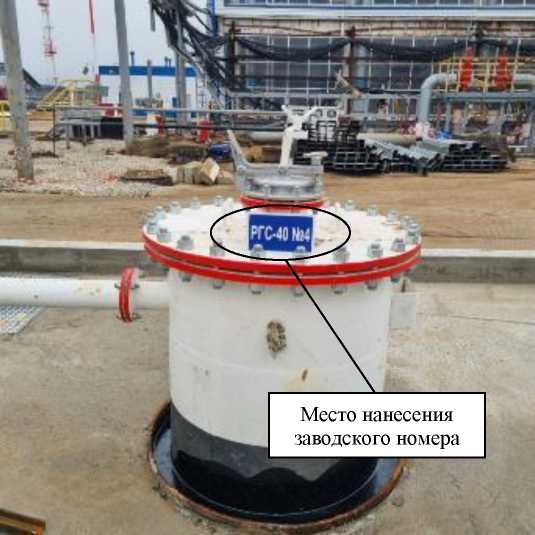

Рисунок 2 - Общий вид надземной части резервуара РГС-40 № 4 с указанием места нанесения заводского номера

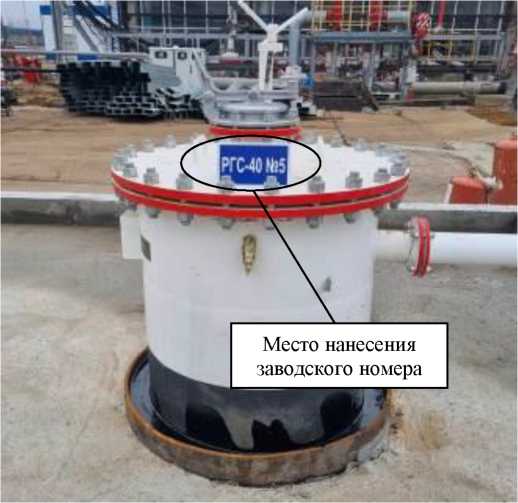

Рисунок 3 - Общий вид надземной части резервуара РГС-40 № 5 с указанием места нанесения заводского номера
Пломбирование резервуаров не предусмотрено.
Технические характеристики
Метрологические, технические характеристики и показатели надежности приведены в таблицах 1, 2, 3 соответственно.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
40 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
± 0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от - 40 до + 40 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-40 |
2 шт. |
|
Паспорт |
- |
2 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методах измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
