Хроматографы газовые F80
| Номер в ГРСИ РФ: | 97840-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Zhejiang FULI Analytical Instrument Inc.", Китай |
Хроматографы газовые F80 (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав анализируемых проб веществ и материалов природного и промышленного происхождения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97840-26 | ||||||
| Действует | по 24.02.2031 | ||||||
| Наименование | Хроматографы газовые | ||||||
| Модель | F80 | ||||||
| Приказы |
№319 от
24.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a620ccec-1156-94ef-7396-894e1fbcfb2a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Zhejiang Fuli Analytical Instruments Co., Ltd, КИТАЙ, East side of Xincheng Avenue, Zeguo Town, Wenling City, Taizhou City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
МП-820-2025 Государственная система обеспечения единства измерений. Хроматографы газовые F80. Методика поверки
(с 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97840-26: Описание типа
2026-97840-26.pdf
|
Скачать | 262.5 КБ | |
|
97840-26: Методика поверки
МП-820-2025
2026-mp97840-26.pdf
|
Скачать | 4.2 MБ |
Описание типа
Назначение
Хроматографы газовые F80 (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав анализируемых проб веществ и материалов природного и промышленного происхождения.
Описание
Принцип действия хроматографов основан на разделении с последующим детектированием компонентов анализируемой пробы на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем.
Хроматографы представляют собой стационарные приборы, которые состоят из следующих блоков:
- основной блок - термостат, в котором расположены колонки (насадочные, капиллярные), детекторы (детектор по теплопроводности (ДТП), пламенно-ионизационный детектор (ПИД), пламенно-фотометрический детектор (ПФД)). Одновременно в хроматограф может устанавливаться до 3 детекторов;
- блок ввода проб (в газовой или жидкой фазе), который может комплектоваться в соответствии с заказом автосемплером FL1092C и (или) башней ввода проб FL1092T, и (или) автоматическим парофазным пробоотборником HS930;
- электронный блок управления, управляющийся с помощью программного обеспечения, которое позволяет осуществлять непрерывный контроль, сохранение и передачу данных (хроматограмм, результатов анализа, установочных параметров).
Дополнительно хроматографы могут комплектоваться термодесорбером, метанатором, пиролитической приставкой, дозатором сжиженных газов, устройством охлаждения термостата колонок.
На внешней панели электронного блока расположена сенсорная панель для управления работой прибора; в том числе, для задания режимных параметров работы хроматографа, диагностики состояния прибора.
Общий вид хроматографов представлен на рисунках 1-3.
Заводской номер хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом гравировки на идентификационную табличку, приклеиваемую на заднюю стенку корпуса хроматографа. Место нанесения заводского номера представлено на рисунке 4.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. ограничение доступа к частям хроматографа, несущим информацию, и местам настройки (регулировки).
Конструкция обеспечивает первичную измерительную

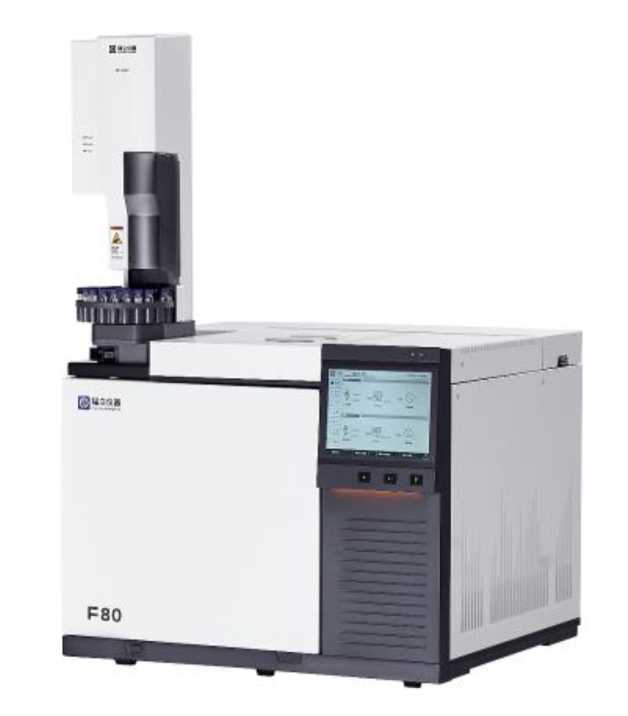

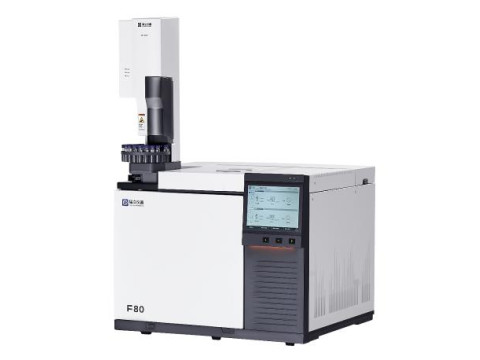

Рисунок 1 - Общий вид хроматографов газовых F80 с башней ввода проб FL1092T

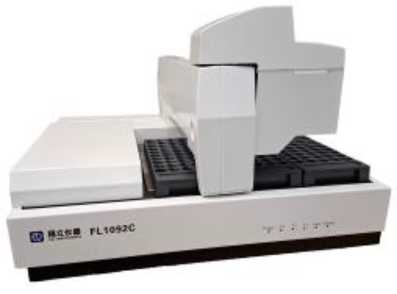

Рисунок 2 - Общий вид автосемплера FL1092C

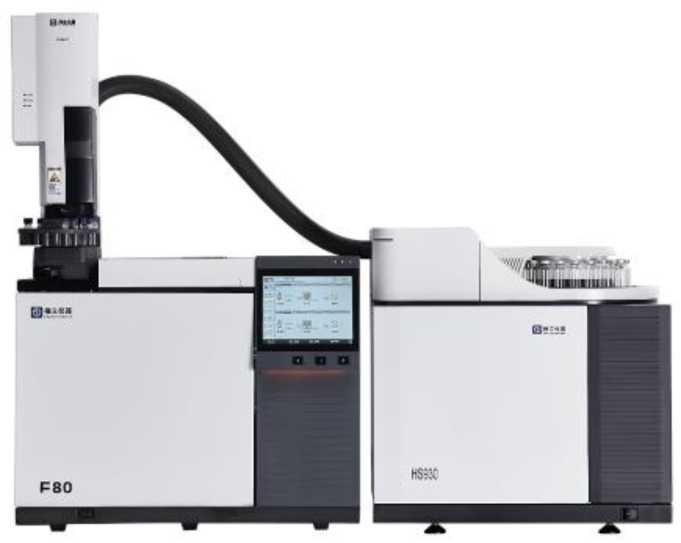

Рисунок 3 - Общий вид хроматографов газовых F80 в комплекте с автоматическим парофазным пробоотборником HS930

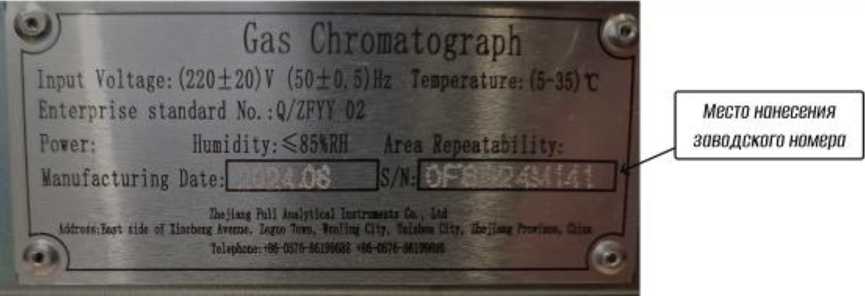

Рисунок 4 - Идентификационная табличка хроматографов газовых F80 с указанием места нанесения заводского номера
Программное обеспечение
Хроматографы эксплуатируются с программным обеспечением (далее - ПО) MyLab, которое позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, сохранять полученные результаты, создавать отчеты.
ПО защищено от преднамеренных изменений с помощью функции авторизации пользователя. Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
MyLab |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.0.10 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования (обнаружения), не более: - ДТП, г/см3 (гексадекан) - ПИД, г/с (гексадекан) - ПФД, г/с (метилпаратион) |
5Д1О-10 1,540-12 8Д10-12 |
|
Предел допускаемого относительного среднеквадратичного отклонения (СКО) выходных сигналов, %: по площади пика - ДТП, ПИД - ПФД по времени удерживания |
3 5 0,5 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 8 ч непрерывной работы, %: - ДТП, ПИД - ПФД |
±4 ±5 |
|
Уровень флуктуационных шумов нулевого сигнала, не более: - ДТП, в - ПИД, А - ПФД, А |
5-10 1 140-13 540-12 |
|
Дрейф нулевого сигнала, не более: - ДТП, В/ч - ПИД, А/ч - ПФД, А/ч |
1-10 1 540-12 840-12 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электрического питания: | |
|
- напряжение переменного тока, В |
220±20 |
|
- частота переменного тока, Гц |
50±0,5 |
|
Габаритные размеры (ширинахвысотахглубина), см, не более: | |
|
- термостат |
65х50х60 |
|
- автоматический парофазный пробоотборник HS930 |
55х56х55 |
|
- автосемплер FL1092C |
42х75х44 |
|
- башня ввода проб FL1092T |
15x50x20 |
|
Масса, кг, не более: | |
|
- термостат |
51 |
|
- автоматический парофазный пробоотборник HS930 |
47 |
|
- автосемплер FL1092C |
10 |
|
- башня ввода проб FL1092T |
5 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации), %, не более - атмосферное давление, кПа |
от +5 до +35 85 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
125000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Хроматограф газовый F801) |
- |
1 |
|
Детекторы: - ДТП |
- |
по заказу |
|
- ПИД |
- |
по заказу |
|
- ПФД |
- |
по заказу |
|
Устройство ввода проб: - автоматический парофазный пробоотборник |
HS930 |
по заказу |
|
- автосемплер |
FL1092C |
по заказу |
|
- башня ввода проб |
FL1092T |
по заказу |
|
Дополнительное оборудование: - термодесорбер |
- |
по заказу |
|
- метанатор |
- |
по заказу |
|
- пиролитическая приставка |
- |
по заказу |
|
- дозатор сжиженных газов |
- |
по заказу |
|
- устройством охлаждения термостата колонок |
- |
по заказу |
|
Руководство по эксплуатации и паспорт |
РЭ.ПС.001 |
1 |
|
Методика поверки |
- |
1 |
|
1) Комплект поставки формируется в соответствии с заказом | ||
Сведения о методах измерений
приведены в п. 1 «Основные рабочие задачи» документа РЭ.ПС.001 «Хроматографы газовые F80. Руководство по эксплуатации и паспорт».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Хроматографы газовые F80. Стандарт предприятия Zhejiang Fuli Analytical Instruments Co., Ltd, Китай;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 декабря 2024 г. № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах».
