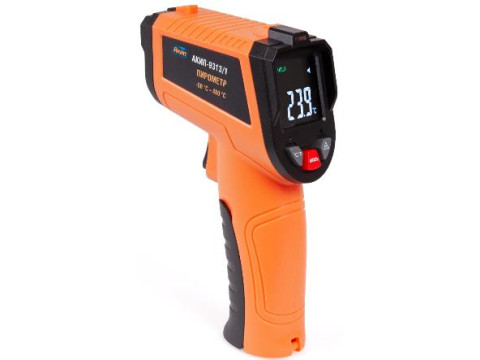

Пирометры инфракрасные АКИП-9313
| Номер в ГРСИ РФ: | 97842-26 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | XI'AN BEICHENG ELECTRONICS CO.,LTD, КИТАЙ |
Пирометры инфракрасные АКИП-9313 (далее - пирометры) предназначены для неконтактных измерений радиационной температуры твердых тел и жидкостей по их собственному тепловому излучению в пределах зоны, определяемой показанием визирования оптической системы.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97842-26 | ||||||||||||
| Действует | по 25.02.2031 | ||||||||||||
| Наименование | Пирометры инфракрасные | ||||||||||||
| Модель | АКИП-9313 | ||||||||||||
| Модификации |
АКИП-9313/1 АКИП-9313/2 |
||||||||||||
| Приказы |
№335 от
25.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 82ac0950-6069-ad4f-c32c-46059a6b5511 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
XI'AN BEICHENG ELECTRONICS CO.,LTD, КИТАЙ, JINGYUAN 7 ROAD, JINGHE INDUSTRIAL PARK, NORTH DISTRICT, XI'AN
Поверка
| Методика поверки / информация о поверке |
МП-ПР-13-2025 Государственная система обеспечения единства измерений. Пирометры инфракрасные АКИП-9313. Методика поверки
(с 25.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97842-26: Описание типа
2026-97842-26.pdf
|
Скачать | 150.2 КБ | |
|
97842-26: Методика поверки
МП-ПР-13-2025
2026-mp97842-26.pdf
|
Скачать | 1007 КБ |
Описание типа
Назначение
Пирометры инфракрасные АКИП-9313 (далее - пирометры) предназначены для неконтактных измерений радиационной температуры твердых тел и жидкостей по их собственному тепловому излучению в пределах зоны, определяемой показанием визирования оптической системы.
Описание
Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой сигнал.
Пирометры изготавливаются в двух модификациях АКИП-9313/1 и АКИП-9313/2, которые различаются по метрологическим и техническим характеристикам, а также по функциональным особенностям.
Пирометры изготовлены в пластиковом корпусе, на тыльной стороне расположен инфракрасный датчик, лазерный целеуказатель и кнопка в виде курка для проведения измерения температуры, а также включения пирометра. На лицевой стороне пирометров расположен жидкокристаллический дисплей и кнопки управления. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее в виде цифрового сигнала текущего значения измеряемой температуры объекта.
Серийный номер, идентифицирующий каждый экземпляр пирометров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на корпусе.
Конструкция пирометров не предусматривает нанесение знака поверки на его корпус.
Пломбирование пирометров не предусмотрено.
Цвет корпуса пирометров может отличаться от представленного на рисунках.

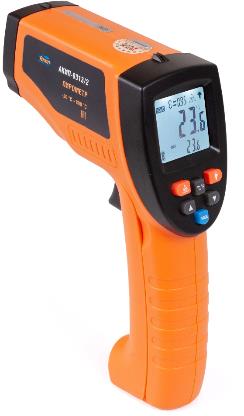

Общий вид пирометров, место нанесения знака утверждения типа и место нанесения серийного номера представлены на рисунке 1

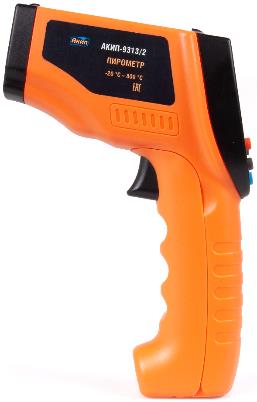

Модификация АКИП-9313/2

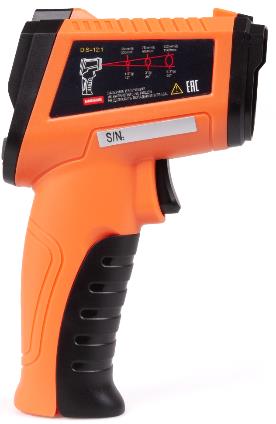

Рисунок 1 - Общий вид пирометров, место нанесения знака утверждения типа (А) и место нанесения серийного номера (Б)
Программное обеспечение
Программное обеспечение (ПО) пирометров устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса пирометра на электронной плате.
ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования пирометров.
Идентификационные данные встроенного программного обеспечения отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
АКИП-9313/1 | |
|
Диапазон показаний температуры, °С |
от -50 до +400 |
|
Диапазон измерений температуры, °С |
от -40 до +400 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 °C до 0 °C включ. - в диапазоне св. 0 °C до +150 °C включ. |
±3 ±2 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +150 °C, % |
±1,5 |
|
Спектральный диапазон, мкм |
от 5 до 14 |
|
Время установление показаний, мс, не более |
500 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
12:1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,10 до 1,00 |
|
АКИП-9313/2 | |
|
Диапазон измерений температуры, °С |
от -20 до +800 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °C до 0 °C включ. - в диапазоне св. 0 °C до +150 °C включ. |
±3 ±2 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +150 °C, % |
±1,5 |
|
Спектральный диапазон, мкм |
от 5 до 14 |
|
Время установление показаний, мс, не более |
250 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
20:1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,10 до 1,00 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания - напряжение питания постоянного тока, В АКИП-9313/1 (2 батареи ААА) АКИП-9313/2 (1 батарея «Крона») |
3 9 |
|
Масса, г, не более АКИП-9313/1 АКИП-9313/2 |
160,0 270,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-9313/1 АКИП-9313/2 |
95x155x40 141x200x60 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, %, не более |
от 0 до +40 95 |
Знак утверждения типа
наносится на боковую панель пирометров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Пирометр инфракрасный |
АКИП-9313 1) |
1 |
|
Батареи ААА2) |
- |
2 |
|
Батарея «Крона» 3) |
- |
1 |
|
Кейс для переноски3) |
- |
1 |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) Модификация по заказу 2) АКИП-9313/1 3) АКИП-9313/2 | ||
Сведения о методах измерений
приведены в разделе «Порядок работы с прибором» руководства по эксплуатации.
Нормативные документы
ГОСТ 28243-96 Пирометры. Общие технические требования
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия «Пирометры инфракрасные АКИП-9313»
