Преобразователи сигнала с гальванической развязкой BSP-T
| Номер в ГРСИ РФ: | 97850-26 |
|---|---|
| Производитель / заявитель: | ООО «КСЭ», г. Уфа |
Преобразователи сигнала с гальванической развязкой BSP-T (далее - преобразователи) предназначены для измерений входных и выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, их преобразования и передачи аналоговых сигналов в виде силы постоянного электрического тока от 4 до 20 мА.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97850-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 02.03.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи сигнала с гальванической развязкой | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | BSP-T | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
условное обозначение 𝑩𝑺𝑷−𝑻 Х Х1 Х2 Х3 Х4 ; где 𝑩𝑺𝑷 – обозначение (BSP) производителя устройства ООО «КСЭ» 𝑻 – обозначение (T) серии преобразователей сигнала с гальванической развязкой на терминальной плате Х – количество входных каналов Х1 – количество выходных каналов Х2 – тип входного сигнала Х3 – направление передачи сигнала Х4 – наличие дополнительного функционала на испытании представлены BSP-T11AI-H BSP-T12AI-H BSP-T22AI-H BSP-T11TI BSP-T12TI BSP-T22TI BSP-T11AO-H BSP-T22AO-H |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№356 от
02.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b7631cb9-2ad0-b5c4-68e0-e2cdbb3f44f8 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «КСЭ», РОССИЯ, 450054, Республика Башкортостан, г. о. город Уфа, г. Уфа, пр-кт Октября, д. 69/3, офис 405
Поверка
| Методика поверки / информация о поверке |
МП 6.006-2025 Государственная система обеспечения единства измерений. Преобразователи сигнала с гальванической развязкой BSP-T. Методика поверки.
(с 02.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97850-26: Описание типа
2026-97850-26.pdf
|
Скачать | 209.6 КБ | |
|
97850-26: Методика поверки
МП 6.006-2025
2026-mp97850-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Преобразователи сигнала с гальванической развязкой BSP-T (далее - преобразователи) предназначены для измерений входных и выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, их преобразования и передачи аналоговых сигналов в виде силы постоянного электрического тока от 4 до 20 мА.
Описание
Принцип действия преобразователей основан на преобразовании входных сигналов в виде электрического сопротивления, силы и напряжения постоянного тока, их обработке и выдаче пропорциональных входному сигналу электрических выходного сигнала в виде силы постоянного электрического тока от 4 до 20 мА.
Конструктивно преобразователей выполнены в виде печатной платы, размещенной в малогабаритном корпусе из пластика. В корпусе закреплены клеммные зажимы для присоединения внешних цепей.
Структура условного обозначения исполнений преобразователей приведена ниже.
Структура обозначения преобразователей:
BSP ТХ X X X X
"I-“ 23 4 5 6 7
1 - обозначение (BSP) производителя устройства ООО «КСЭ»;
2 - обозначение (T) серии преобразователей сигнала с гальванической развязкой на терминальной плате;
3 - количество входных каналов, 1 - один канал, 2 - два канала;
4 - количество выходных каналов, 1 - один канал, 2 - два канала;
5 - тип входного сигнала, T - сигнал термометра сопротивлений или термопары, A -аналоговый токовый сигнал 4-20 мА, D - сигнала датчика стандарта NAMUR, «сухой» контакт или потенциальный контакт;
6 - направление передачи сигнала, I - вводной сигнал (передача от датчика, прибора или исполнительного механизма в сторону системы автоматизации), O - выводной сигнал (передача от системы автоматизации в сторону датчика, прибора или исполнительного механизма);
7 - наличие дополнительного функционала, H - поддерживается двусторонний обмен по протоколу HART, обозначение отсутствует - отсутствует дополнительный функционал.
Преобразователи по устойчивости климатических факторов внешней среды изготавливаются в климатическом исполнении “У” категории размещения 2.1 по ГОСТ 15150-69.
Серийный номер наносится в области маркировки на корпусе методом гравировки или печати в виде цифрового кода.

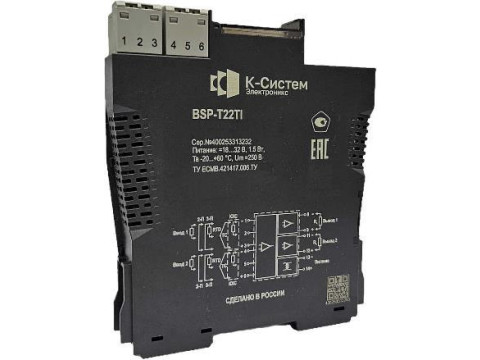

Общий вид преобразователей с указанием места нанесения серийного номера представлен на рисунке 1. Количество индикаторов, цвет корпуса преобразователя и нумерация клемм на торцевой панели может отличаться от рисунка. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено. Нанесение знака поверки на преобразователи не предусмотрено.
Место нанесения серийного номера
BSP-T22T1
К-Систем
Злектромкжс
СДЕЛАНО в России
щи 2°5-
Сер,№41X3863313232 Питание: =18...32 В. 1.5 Вт, Та-20 ..♦60‘С, Um «250 8
ТУ ECKB.421417JCO6 ТУ
Рисунок 1 - Общий вид преобразователей и место нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей подразделяется на встроенное и автономное.
Автономное ПО служит для считывания данных (для аналоговых, температурных, и сигналов сопротивления) и конфигурации преобразователей (только для температурных) и не является метрологически значимым.
Встроенное ПО записывается изготовителем на этапе производства и не может быть изменено потребителем, разделено на метрологически значимую и метрологически незначимую части.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики преобразователей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО преобразователей
|
Идентификационные данные |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
KSE.BSPT |
KSE.BSP |
|
Номер версии (идентификационный номер) ПО |
1xxxx * |
8.хх |
|
Цифровой идентификатор ПО |
_ |
_ |
|
* 1 - метрологически значимое значение в номере версии встроенного ПО, x - номер подверсии, значение от 0 до 9, присваиваемое функциям не имеющих метрологической значимости. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики преобразователей
|
Обозначение устройства |
Наименование характеристики |
Значение |
|
Преобразователи исполнения BSP-T**TI - преобразователи сигнала термометра сопротивлений или термопары в аналоговый сигнал 4-20мА | ||
|
BSP-T11TI, BSP-T12TI, BSP-T22TI |
Количество входных каналов, шт.: - для преобразователей BSP-T11TI, BSP-T12TI - для преобразователя BSP-T22TI |
1 2 |
|
Диапазоны измерения термоэлектродвижущей силы, мВ (температуры, °С): - для термопар типа K - для термопар типа E - для термопар типа S - для термопар типа B - для термопар типа J - для термопар типа T - для термопар типа R - для термопар типа N |
от -5,891 до +54,886 (от -200 до +1372) от -5,237 до +76,373 (от -100 до +1000) от -0,203 до +18,715 (от -42 до +1770) от 0,828 до +13,740 (от 410 до 1813) от -4,633 до +69,553 (от -100 до +1200) от -0,757 до +20,872 (от -20 до +400) от -0,192 до +20,915 (от -41 до +1753) от -3,950 до +47,513 (от -196 до +1300) | |
|
Диапазоны измерения электрического сопротивления, Ом (температуры, °С): - для термопреобразователей типа Pt100 - для термопреобразователей типа 100М - для термопреобразователей типа 50М |
от 18,52 до 390,48 (от -200 до +850) от 78,46 до 164,20 (от -50 до +150) от 39,24 до 82,095 (от -50 до +150) | |
|
Обозначение устройства |
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной основной погрешности преобразований к диапазону (без компенсации температуры холодного спая для термопар), %: - для типов Pt100, 100М, 50М, K, E, J - для типов N, T - для типов S, R - для типов B |
±0,1 ±0,3 ±0,5 ±0,7 | |
|
Пределы допускаемой дополнительной приведенной (к диапазону) погрешности, вызванной изменением температуры окружающей среды на 10 °С, % - для типов Pt100, - для типов E - для типов K - для типов, 100М, 50М, S, R, B, J, N, T |
±0,015 ±0,020 ±0,025 ±0,035 | |
|
Количество выходных каналов, шт.: - для преобразователя BSP-T11TI - для преобразователей BSP-T12TI, BSP-T22TI |
1 2 | |
|
Диапазоны выходных сигналов: - для преобразователей BSP-T11TI, BSP-T12TI, BSP- T22TI, мА |
от 4 до 20 | |
|
Преобразователи исполнений BSP-T**AI-H - повторители аналогового сигнала 4...20 мА | ||
|
BSP-T11AI-H, BSP-T12AI, BSP-T22AI-H |
Количество входных каналов, шт.: - для преобразователей BSP-T11AI-H, BSP-T12AI - для преобразователя BSP-T22AI-H |
1 2 |
|
Диапазоны измерения входных и выходных сигналов, мА (HART) |
от 4 до 20 | |
|
Количество выходных каналов, шт.: - для преобразователя BSP-T11AI-H - для преобразователей BSP-T12AI-H, BSP-T22AI-H |
1 2 | |
|
Пределы допускаемой приведенной (к диапазону) погрешности, % |
±0,1 | |
|
Преобразователи исполнений BSP-T**AO-H - повторители аналогового сигнала 4.20 мА | ||
|
BSP-T11AO-H, BSP-T22AO-H |
Количество входных каналов, шт.: - для преобразователя BSP-T11AO-H, - для преобразователя BSP-T22AO-H |
1 2 |
|
Диапазоны измерения входных и выходных сигналов, мА (HART) |
от 4 до 20 | |
|
Количество выходных каналов, шт.: - для преобразователя BSP-T11AO-H - для преобразователя BSP-T22AO-H |
1 2 | |
|
Пределы допускаемой приведенной (к диапазону) основной погрешности, % |
±0,1 | |
|
Пределы допускаемой дополнительной приведенной (к диапазону) погрешности, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,01 | |
Таблица 3 - Технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 32 В |
|
Максимальная потребляемая мощность, Вт, не более |
2,5 |
|
Габаритные размеры, глубина х ширина х высота, мм, не более |
105х 122х 16 |
|
Масса, кг, не более |
0,15 |
|
Рабочие условия применения температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа |
от -20 до +60 от 5 до 95 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности преобразователей
|
Наименование характеристики |
Значение |
|
Назначенный срок службы устройств, лет |
20 |
|
Вероятность безотказной работы, за 2000 ч |
0,98 |
Знак утверждения типа
на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество (шт.) |
|
Преобразователи сигнала с гальванической развязкой |
BSP-T |
1 |
|
Технический паспорт |
_ |
1 |
|
Руководство по эксплуатации (на партию) |
ЕСМВ.421417.004.РЭ |
1 |
Сведения о методах измерений
приведены в разделе 7.5 «Использование устройства» Руководства по эксплуатации ЕСМВ.421417.004.РЭ на барьеры искрозащиты и преобразователи сигнала с гальванической развязкой серии Т.
Нормативные документы
Приказ Росстандарта от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ЕСМВ.421417.006.ТУ «Преобразователи сигнала с гальванической развязкой серии Т».
