Спектрометры атомно-эмиссионные с микроволновой плазмой СМ ОПТИК (далее -спектрометры) предназначены для измерения содержания элементов в металлах, сплавах, материалах и технологических растворах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97851-26 | |||||||||
| Наименование | Спектрометры атомно-эмиссионные с микроволновой плазмой | |||||||||
| Модель | СМ ОПТИК | |||||||||
| Приказы |
№356 от
02.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d165ca49-7781-a225-85a3-247ef958649b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Спецмагнит», РОССИЯ, 127238, г. Москва, Дмитровское шоссе, д. 58
Поверка
| Методика поверки / информация о поверке |
МП 70-251-2025 Государственная система обеспечения единства измерений. Спектрометры атомно-эмиссионные с микроволновой плазмой СМ ОПТИК. Методика поверки.
(с 02.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97851-26: Описание типа
2026-97851-26.pdf
|
Скачать | 187.1 КБ | |
|
97851-26: Методика поверки
МП 70-251-2025
2026-mp97851-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Спектрометры атомно-эмиссионные с микроволновой плазмой СМ ОПТИК (далее -спектрометры) предназначены для измерения содержания элементов в металлах, сплавах, материалах и технологических растворах.
Описание
Принцип действия спектрометров основан на определении элементного состава вещества по оптическим спектрам излучения атомов и ионов анализируемой пробы, возбуждаемых СВЧ-насыщаемой плазмой азота. Последующее определение содержания элементов в исследуемом веществе производится при помощи градуировочных зависимостей, которые экспериментально устанавливаются по стандартным образцам состава путем вычисления зависимости между величиной выходного сигнала, характеризующего аналитическую спектральную линию определяемого элемента, и содержанием элементов в стандартных образцах состава.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, собранные в блочном исполнении, и включают в себя блок источника возбуждения спектров и спектральный блок.
Блок источника возбуждения спектров включает в себя следующие узлы:
- водоохлаждаемый плазмотрон разряда электромагнитного импульса (ЕМП-разряд) атмосферного давления;
- микроволновой генератор на магнетроне непрерывного действия с водоохлаждением и мощностью ~1,5 кВт;
- блок высоковольтного питания ВВБП;
- система подачи и регулирования потоков плазмообразующего газа (азот) и транспортирующего газа (аргон);
- система распыления и подачи раствора пробы в плазму ЕМП-разряда с перистальтическим насосом.
Спектральный блок включается в себя следующие узлы:
- оптический дифракционный полихроматор;
- многоэлементная система регистрации спектров на основе линейных фотодиодных ПЗС-детекторов.
Спектрометры укомплектованы персональным компьютером с программным обеспечением (далее - ПО), внешней системой водяного охлаждения (рециркулятор).
Анализируемая проба в жидком виде при помощи перистальтического насоса подается в систему распыления, в которой также подается транспортирующий поток аргона из системы подачи и регулирования потоков газов. В системе распыления образуется аэрозоль пробы, который с транспортирующим потоком аргона поступает в плазмотрон. В плазмотрон вместе с несущим аэрозоль пробы потоком аргона независимо подается поток плазмообразующего газа азота, а также создается мощное электромагнитное поле от микроволнового генератора. В плазмотроне зажигается емкостной электродный ЕМП-разряд.
В плазме ЕМП-разряда капли аэрозоля раствора пробы испаряются, атомы элементов пробы атомизирются, частично ионизируются и возбуждаются. Все возбужденные атомы и ионы раствора пробы излучают характеристические спектры основных и примесных элементов растворов вводимой пробы. Излучение плазмы поступает в полихроматор, где происходит разложение в спектр оптического излучения плазмы и последующее измерение интенсивности спектральных линий анализируемых элементов с помощью многоэлементной системы регистрации спектров на основе линейных фотодиодных ПЗС-детекторов. Затем при помощи персонального компьютера со специализированным ПО происходит обработка и анализ полученной информации.
Корпуса спектрометров изготовлены из металлических сплавов и окрашены в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрометров имеет заводской номер, расположенный на информационной табличке на передней панели спектрометра. Заводской номер имеет цифровой формат и нанесен типографским способом.
К данному типу СИ относятся спектрометры с заводскими номерами 14 и 15.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров и место нанесения заводского номера представлены на рисунках 1-2.

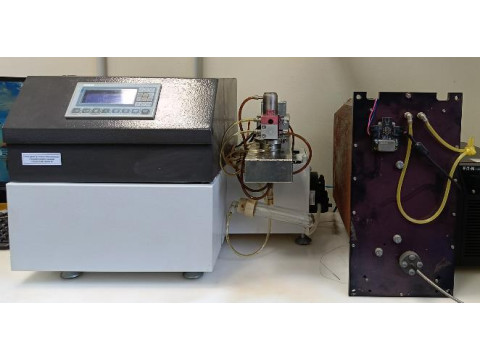

Рисунок 1 - Общий вид спектрометра атомно-эмиссионного
с микроволновой плазмой СМ ОПТИК, зав. № 14, и место нанесения заводского номера

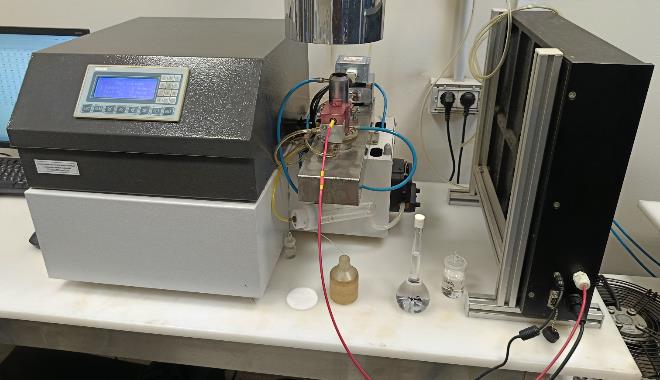

Рисунок 2 - Общий вид спектрометра атомно-эмиссионного
с микроволновой плазмой СМ ОПТИК, зав. № 15, и место нанесения заводского номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрометры оснащены ПО, позволяющим осуществлять контроль состояния и управление спектрометром, проводить установку режимов работы прибора, обработку, представление и хранение результатов измерений; выполнять построение градуировочных графиков и проводить диагностические тесты.
Уровень защиты ПО спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО_________________________________________
|
Идентификационные данные (признаки) |
Значение для спектрометра | |
|
Спектрометр, зав. № 14 |
Спектрометр, зав. № 15 | |
|
Идентификационное наименование ПО |
Градуировка |
GradSL |
|
Номер версии (идентификационный номер) ПО |
5.3.X.X1) |
1.X.X.X1) |
|
Цифровой идентификатор ПО |
- |
- |
|
1) «Х» не относится к метрологически значимой части ПО и может принимать значения от 0 до 99. | ||
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для спектрометра | |
|
Спектрометр, зав. № 14 |
Спектрометр, зав. № 15 | |
|
Предел обнаружения (по критерию 3 с), мг/дм3, не более: - кобальт (Co, 350,632 нм) |
2,0 |
2,5 |
|
- никель (Ni, 349,259 нм) |
1,5 |
4,0 |
|
- медь (Cu, 327,396 нм) |
1,0 |
1,0 |
|
- хром (Cr, 425,433 нм) |
2,0 |
5,0 |
|
- марганец (Mn, 403,076 нм) |
1,0 |
2,0 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений |
3,5 | |
|
выходного сигнала, % | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для спектрометра | |
|
Спектрометр, зав. № 14 |
Спектрометр, зав. № 15 | |
|
Спектральный диапазон, нм |
от 209 до 440 |
от 240 до 257 от 312 до 453 |
|
Спектральное разрешение, нм, не более |
0, |
03 |
|
Габаритные размеры блока источника возбуждения спектров, мм, не более: - высота - ширина - длина |
5 7 4 |
40 00 83 |
|
Габаритные размеры спектрального блока, мм, не более: - высота - ширина - длина |
410 210 580 |
4201) 1001) 5401) |
|
Общая масса, кг, не более |
55 | |
|
Параметры электрического питания (трехфазная сеть переменного тока): - напряжение переменного тока, В - частота переменного тока, Гц |
380+57 50 ± 2 | |
|
Потребляемая мощность, В^А, не более |
3000 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +25 80 | |
1) Приведены значения габаритных размеров блока без учета удерживающего штатива.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр атомно-эмиссионный с микроволновой плазмой |
СМ ОПТИК |
1 шт. |
|
Внешняя система водяного охлаждения (рециркулятор) |
- |
1 шт. |
|
Персональный компьютер с программным обеспечением |
- |
1 шт. |
|
Руководство по эксплуатации |
СмИ.414220.006.000 РЭ |
1 экз. |
|
Паспорт |
СмИ.414220.006.000 ПС |
1 экз. |
|
Программное обеспечение «GradSL» Руководство пользователя |
- |
1 экз. |
|
Программное обеспечение «ГРАДУИРОВКА» Руководство пользователя |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в приложениях А-Г руководства по эксплуатации СмИ.414220.006.000 РЭ «Спектрометры атомно-эмиссионные с микроволновой плазмой СМ ОПТИК. Руководство по эксплуатации».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта Российской Федерации от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Другие Спектрометры
