Эхолоты гидрографические MOL’T Boats Sonar
| Номер в ГРСИ РФ: | 97852-26 |
|---|---|
| Категория: | Эхолоты |
| Производитель / заявитель: | ООО «МОЛЬТ БОАТС», Свердловская обл., ДНП «Шишкино» |
Эхолоты гидрографические MOL’T Boats Sonar (далее - эхолоты) предназначены для измерений глубины на внутренних водоемах и мелководных участках шельфа.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97852-26 | ||||||||||||
| Действует | по 02.03.2031 | ||||||||||||
| Наименование | Эхолоты гидрографические | ||||||||||||
| Модель | MOL’T Boats Sonar | ||||||||||||
| Приказы |
№356 от
02.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | f8b7ad16-4092-eed8-73d1-01c1000795fc | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «МОЛЬТ БОАТС», РОССИЯ, 620142, Свердловская обл., Березовское ГБО, ДНП «Шишкино», ул. Вишневая, Ф/81А
Поверка
| Методика поверки / информация о поверке |
МП 254-0268-2025 Государственная система обеспечения единства измерений. Эхолоты гидрографические MOL’T Boats Sonar. Методика поверки.
(с 02.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97852-26: Описание типа
2026-97852-26.pdf
|
Скачать | 185.8 КБ | |
|
97852-26: Методика поверки
МП 254-0268-2025
2026-mp97852-26.pdf
|
Скачать | 831.5 КБ |
Описание типа
Назначение
Эхолоты гидрографические MOL’T Boats Sonar (далее - эхолоты) предназначены для измерений глубины на внутренних водоемах и мелководных участках шельфа.
Описание
Конструктивно эхолоты выполнены в цилиндрическом металлическом корпусе, в герметичном исполнении с выводом в виде четырехжильного кабеля. Электроника эхолота защищена от воды компаундом, которым корпус заполнен полностью. Внутри эхолот содержит в себе электронную схему, излучатель и приемник. Кабель оканчивается влагозащищенным коннектором в пластиковом корпусе.
Принцип действия при измерении глубины основан на измерении промежутка времени от момента излучения ультразвукового импульса в направлении поверхности дна и до момента его приема после отражения от грунта.
Общий вид эхолотов представлен на рисунке 1.
Нанесение знака поверки на эхолоты не предусмотрено. Серийный номер в виде цифрового обозначения, состоящий из семи арабских цифр, наносится методом цифровой печати на корпус эхолота в виде наклейки.
Место нанесения серийного номера приведено на рисунке 1.
Пломбирование эхолота не предусмотрено.

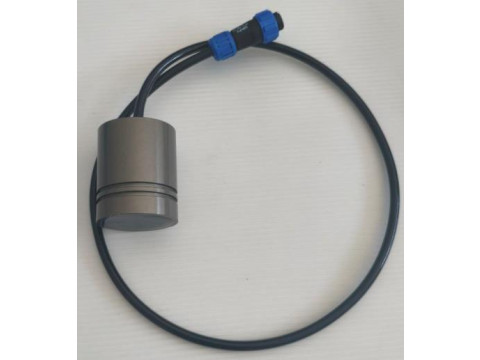

Рисунок 1 - Общий вид эхолотов с указанием места нанесения серийного номера и знака утверждения типа СИ
Программное обеспечение
Эхолоты имеют встроенное программное обеспечение «MOL’TBoats Sonar firware», разработанное для выполнения измерений, передачи результатов измерений и автономное программное обеспечение «MOL’T Boats Kogger App», которое обеспечивает сбор, обработку, проверку состояния и настройку эхолота.
Уровень защиты программного обеспечения (ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
MOL’TBoats Sonar firmware |
MOL’T Boats Kogger App |
|
Номер версии (идентификационный номер) ПО |
0.1Х1) |
0.12.Х1) |
1) «Х» - метрологически незначимая часть ПО, может принимать значения от 0 до 9
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины, м |
от 0,20 до 100,00 |
|
Пределы допускаемой абсолютной погрешности измерений глубины, см - в диапазоне от 0,20 до 15,00 м, включ., - в диапазоне св. 15,00 до 100,00 м |
±5 ±(5+0,005-Н1)) |
|
1) Н - измеренное значение глубины, см | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая частота излучения эхолота, кГц |
от 610 до 630 |
|
Ширина диаграммы направленности антенны (излучателя) по уровню -3 дБ, ° - одночастотный излучатель (600 кГц) |
±5° |
|
Частота зондирующих импульсов в зависимости от глубины, Гц, не менее |
10 |
|
Передача данных |
UART/USB |
|
Частота передачи данных, Гц, не более |
20 |
|
Напряжение питания постоянного тока, В |
от 5 до 18 |
|
Потребляемая мощность, Вт, не более |
2 |
|
Габаритные размеры, мм, не более: - длина - диаметр |
53 44 |
|
Масса, кг, не более |
0,8 |
|
Условия эксплуатации: температура воды, °С |
от +5 до +35 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
2000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится методом цифровой печати на корпус эхолота в виде наклейки и на титульный лист руководства по эксплуатации 51387450-27.01.073-0001 РЭ и паспорта 51387450-27.01.073-0001 ПС типографским способом.
Комплектность
Таблица 5 - Комплектность эхолота
|
Наименование |
Обозначение |
Количество |
|
Эхолот гидрографический |
MOL’T Boats Sonar |
1 шт. |
|
Руководство по эксплуатации |
51387450-27.01.073-0001 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Настройка и измерение» документа 51387450-27.01.073-0001 РЭ «Эхолот гидрографический MOL’T Boats Sonar. Руководство по эксплуатации».
Нормативные документы
51387450-27.01.073-0001 ТУ «Эхолот гидрографический MOL’T Boats Sonar.
Технические условия»
