Счетчики ковшовые скважинной жидкости СКСЖ
| Номер в ГРСИ РФ: | 97853-26 |
|---|---|
| Категория: | Счетчики жидкости |
| Производитель / заявитель: | ООО «Тюменские системы управления «СибБурМаш», г. Тюмень |
Счетчики ковшовые скважинной жидкости (далее - СКСЖ) предназначены для автоматизированных измерений массы и массового расхода скважинной жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97853-26 | ||||||
| Действует | по 02.03.2031 | ||||||
| Наименование | Счетчики ковшовые скважинной жидкости | ||||||
| Модель | СКСЖ | ||||||
| Модификации |
условное обозначение СКСЖ-ХХХ-Х1Х1 Х2Х2Х2-Х3-Х4Х4-Х5Х5Х5; где СКСЖ - сокращенное наименование ХХХ - верхний предел измерений расхода жидкости, т/сут (30, 60, 120, 210, 420) Х1Х1 - рабочее давление, кгс/см2 (40, 63) Х2Х2Х2 - модификация СКСЖ Х3 - код комплектации с преобразователем электронным Х4Х4 - код комплектации устройством электрообогрева Х5Х5Х5 - индекс дополнительных параметров СКСЖ на испытании представлены СКСЖ-210-40 |
||||||
| Приказы |
№356 от
02.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 057a758f-9c9d-ed54-9706-91b242132e64 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО ППН «СибБурМаш», РОССИЯ, 625504, Тюменская область, Тюменский район, рп. Боровский, п/р Южный, стр. 4
Поверка
| Методика поверки / информация о поверке |
МП 1771-9-2025 Государственная система обеспечения единства измерений. Счетчики ковшовые скважинной жидкости СКСЖ. Методика поверки.
(с 02.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97853-26: Описание типа
2026-97853-26.pdf
|
Скачать | 250.1 КБ | |
|
97853-26: Методика поверки
МП 1771-9-2025
2026-mp97853-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Счетчики ковшовые скважинной жидкости (далее - СКСЖ) предназначены для автоматизированных измерений массы и массового расхода скважинной жидкости.
Описание
Принцип действия СКСЖ основан на поочередном заполнении скважинной жидкостью после отделения газа одного из двух призматических ковшей, находящихся в измерительной камере блока измерительного ковшового, и последующим их опрокидыванием в момент достижения в них определенной массы жидкости. Частота заполнений и последующих сливов измерительных камер определяет массовый расход протекающей жидкости.
Для ввода рабочей жидкости и ее вывода предназначен коллектор и сопло (сопло-сепаратор). Газожидкостная смесь подается во входной коллектор, затем через сопло (сопло-сепаратор) на один из ковшей измерительной камеры для заполнения его до величины (в единицах массы), приводящей к изменению условия устойчивого равновесия, обусловленного положением центра масс ковшей в измерительной камере, что приводит к опрокидыванию ковшей измерительной камеры и сливу жидкости из ковша в корпус счетчика. Затем этот процесс повторяется на второй чаше камеры. Одновременно в выходной коллектор вытесняется жидкость, находящаяся в нижней части корпуса камеры. При заполнении измерительной камеры часть газа из газожидкостной смеси выделяется за счет эффекта гравитационной сепарации.
СКСЖ состоит из следующих основных составных частей:
- блок измерительный ковшовый (далее - БИК);
- электронный преобразователь ПЭСКСЖ с интегрированным электронным блоком вычисления или внешним электронным блоком вычисления (далее - ЭБВ).
СКСЖ устанавливается в корпус, конструкция которого определяется условиями эксплуатации.
В состав корпуса могут входить:
- входной коллектор, для подачи газожидкостной смеси;
- сопло или сопло-сепаратор, для отделения свободного газа;
- выходной коллектор, для отвода газожидкостной смеси.
Общий вид СКСЖ представлен на рисунке 1.
Общий вид ЭБВ внешнего исполнения представлен на рисунке 2.

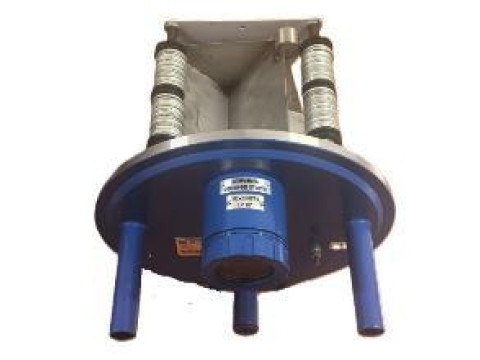

Рисунок 1 - Внешний вид СКСЖ
щитной наклейки
Рисунок 2 - Внешний вид ЭБВ внешнего исполнения.
Структура записи условного обозначения СКСЖ:
СКСЖ - ХХХ - ХХ ХХХ - Х - ХХ - ХХХ
1 2 3 4 5 6 7
1 - сокращенное наименование;
2 - верхний предел измерений расхода жидкости, т/сут (30, 60, 120, 210, 420);
3 - рабочее давление, кгс/см2 (40, 63);
4 - модификация СКСЖ (приведены в таблице 1);
5 - код комплектации с преобразователем электронным (приведены в таблице 2);
6 - код комплектации устройством электрообогрева;
7 - индекс дополнительных параметров СКСЖ.
Таблица 1 - Модификации СКСЖ
|
Код |
Перечень выпускаемых модификаций СКСЖ |
Конструктивная особенность |
|
- 1,2) |
СКСЖ-30-ХХ СКСЖ-60-ХХ СКСЖ-120-ХХ СКСЖ-210-ХХ СКСЖ-420-ХХ |
Базовые модификации, СКСЖ расположен на уровне или выше выкидного трубопровода |
|
М 1,2) |
СКСЖ-30-ХХМ СКСЖ-60-ХХМ СКСЖ-210-ХХМ СКСЖ-420-ХХМ |
СКСЖ расположен на уровне трубопровода |
|
В 12 |
СКСЖ-60-ХХВ |
СКСЖ расположен на уровне трубопровода, предназначен для высоковязких сред |
|
Т 1,2) |
СКСЖ-30-ХХТ СКСЖ-60-ХХТ СКСЖ-120-ХХТ СКСЖ-420-ХХТ |
СКСЖ расположен выше выкидного трубопровода, модифицированное сопло |
|
Т2 1-2) |
СКСЖ-30-ХХТ2 СКСЖ-60-ХХТ2 СКСЖ-120-ХХТ2 СКСЖ-420-ХХТ2 |
СКСЖ расположен ниже выкидного трубопровода, модифицированное сопло |
|
Д 12 |
СКСЖ-60-ХХД СКСЖ-120-ХХД |
Два входных коллектора СКСЖ, расположены сверху СКСЖ |
|
А 1,2) |
СКСЖ-60-ХХА СКСЖ-120-ХХА СКСЖ-210-ХХА |
Один входной коллектор СКСЖ, расположен выше выкидного трубопровода |
|
ДА 1,2) |
СКСЖ-60-ХХДА СКСЖ-120-ХХДА |
Два выходных коллектора СКСЖ, расположены сверху СКСЖ и выше выкидного трубопровода |
|
ДАР 1-2) |
СКСЖ-60-ХХДАР СКСЖ-120-ХХДАР |
Два выходных коллектора СКСЖ, расположены на раме сверху СКСЖ и выше выкидного трубопровода |
|
1) - расположение преобразователя электронного может быть как в верхней, так и в нижней части БИК, применяется ко всем модификациям; 2) - на СКСЖ по требованию заказчика дополнительно может быть установлено вспомогательное оборудование: ручной пробоотборник, влагомер, сигнализатор предельно допустимого уровня (СПДУ), манометр, датчик давления, преобразователь температуры, применяется ко всем модификациям. | ||
Таблица 2 - Код комплектации с преобразователем электронным
|
№ п/п |
Типоразмер |
|
1 |
ПЭСКСЖ-1.1* (с одним кабельным вводом, с интегрированным ЭБВ) |
|
2 |
ПЭСКСЖ-2.1 (с одним кабельным вводом, с внешним ЭБВ) |
|
3 |
ПЭСКСЖ-1.2* (с двумя кабельными вводами, с интегрированным ЭБВ) |
|
4 |
ПЭСКСЖ-2.2 (с двумя кабельными вводами, с внешним ЭБВ) |
|
* - на данных моделях ПЭСКСЖ может быть дополнительно установлен цифровой индикатор управления | |
Заводской номер СКСЖ нанесен на маркировочную табличку, закрепленную на корпусе СКСЖ, ударным способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СКСЖ не предусмотрено. Пломбирование СКСЖ не предусмотрено. От несанкционированного вскрытия на корпусе ЭБВ предусмотрена защитная наклейка.
Программное обеспечение
Программное обеспечение (далее - ПО) СКСЖ обеспечивает реализацию функций СКСЖ.
Уровень защита программного обеспечения (далее - ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных
изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных.
Идентификационные данные ПО приведены в таблице 3.
Таблица 3 - Идентификационные данные ПО СКСЖ
|
Идентификационные данные (признаки) |
Значение | |
|
ПЭСКСЖ-2.1 ПЭСКСЖ-2.2 |
ПЭСКСЖ-1.1 ПЭСКСЖ-1.2 | |
|
Идентификационное наименование ПО |
EBV_SKSG | |
|
Номер версии (идентификационный номер) ПО |
не ниже v.1.0.0 |
не ниже v.1.0.1 |
|
Цифровой идентификатор ПО |
F18A67FA |
7169D091 |
|
Алгоритм вычисления контрольной суммы |
CRC32 | |
Технические характеристики
Метрологические и основные технические характеристики СКСЖ, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 4, 5. Показатели надежности СКСЖ приведены в таблице 6.
аблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода скважинной жидкости для различных типоразмеров СКСЖ, т/сут: - СКСЖ-30 |
от 0,24 до 30 |
|
- СКСЖ-60 |
от 0,24 до 60 |
|
- СКСЖ-120 |
от 0,24 до 120 |
|
- СКСЖ-210 |
от 0,24 до 210 |
|
- СКСЖ-420 |
от 0,24 до 420 |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости, % |
±2,5 |
аблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Нефтегазоводяная смесь, скважинная жидкость |
|
Представление результатов измерений |
в цифровом виде |
|
Диапазон показаний при измерениях массы жидкости, кг - с ЭБВ внешнего исполнения - с интегрированным ЭБВ |
от 0,001 до 999999999999,999 от 0,001 до 9999999999,999 |
|
Дискретность отсчета расхода жидкости, т/сут |
0,001 |
|
Объемное содержание свободного газа в измеряемой среде, %, не менее |
2,0 |
|
Кинематическая вязкость измеряемой среды, мм2/с (сСт), не более |
1000,0 |
|
Объемная (массовая) доля воды, %, не более |
99,9 |
|
Массовая доля механических примесей, % |
0,15 |
|
Содержание парафина, %, не более |
7,0 |
|
Содержание смол, %, не более |
7,0 |
|
Содержание серы, %, не более |
4,0 |
|
Массовая доля хлористых солей, %, не более |
7,0 |
|
Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, %, не более |
от -50 до +50 95 |
|
Выходные сигналы: - импульсный - цифровой |
замыкающий контакт RS 485 протокол MODBUS RTU |
|
Цифровой интерфейс |
Соответствует стандарту EIA RS-485 |
|
Максимальное расстояние от счетчика до ЭБВ внешнего исполнения, м |
200 |
|
Электропитание: - напряжение постоянного тока, В - напряжение переменного тока с частотой 50 Гц, В |
от 9 до 30 от 187 до 242 |
|
Потребляемая мощность, ВА, не более |
5 |
|
Степень защиты оболочек от пыли и влаги в зависимости от комплектации преобразователя электронного (ПЭ): - ПЭСКСЖ-1.1 - ПЭСКСЖ-2.11) - ПЭСКСЖ-1.2 - ПЭСКСЖ-2.21) - ЭБВ внешнего исполнения |
IP 67 IP 67; IP 20 IP 67 IP 67; IP 20 IP 67; IP 20 |
|
Маркировка взрывозащиты: - с интегрированным ЭБВ - с ЭБВ внешнего исполнения |
1Ех db h IIB T4 Gb Х 1Ех db h IIB T4 Gb Х/ общепромышленный |
|
Габаритные размеры, мм2) - длина - ширина - высота |
от 500 до 900 от 423 до 1894 от 512 до 1136 |
|
Масса, кг, не более |
от 83,0 до 331,5 |
|
1) - в зависимости от исполнения, устанавливается при заказе 2) - в зависимости от модификации | |
аблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
105000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится в центре титульных листов руководства по эксплуатации и паспорта СКСЖ типографским способом.
Комплектность
Комплектность СКСЖ приведена в таблице 7.
Таблица 7 - Комплект поставки счетчиков ковшовых скважинной жидкости СКСЖ
|
Наименование |
Обозначение |
Кол-во |
|
Счетчик ковшовый скважинной жидкости СКСЖ |
- |
1 шт. |
|
Руководство по эксплуатации |
302.00.00.000 РЭ |
1 экз. |
|
Руководство оператора |
302.00.00.000 РО |
1 экз. |
|
Паспорт |
302.00.00.000 ПС |
1 экз. |
Сведения о методах измерений
приведены в документе 302.00.00.000 РЭ «Счетчики ковшовые скважинной жидкости СКСЖ. Руководство по эксплуатации», раздел 1.
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1)
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков
ЛПС 01-09-2023 Локальная поверочная схема для средств измерений массы и объема жидкости и газа в многофазном потоке, массового и объемного расходов жидкости и газа в многофазном потоке, объемной доли жидкости и газа в многофазном потоке
Счетчики ковшовые скважинной жидкости СКСЖ. Технические условия ТУ 26.51.63.120-302-14871738-2024
