Резервуар горизонтальный ЕП-40-2400-1100-А-С0-У1
| Номер в ГРСИ РФ: | 97856-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Связь Энерго", Рязанская обл., г. Сасово |
|
97856-26: Описание типа
2026-97856-26.pdf
|
Скачать | 146.7 КБ |
Резервуар горизонтальный ЕП-40-2400-1100-А-С0-У1 (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов, а также для сбора и временного хранения дренажа (нефтепродукта).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97856-26 | ||||||
| Наименование | Резервуар горизонтальный | ||||||
| Модель | ЕП-40-2400-1100-А-С0-У1 | ||||||
| Приказы |
№356 от
02.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2270fca9-e45f-cca3-7ce5-3ec2723a59c9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Связь Энерго», РОССИЯ, 391430, Рязанская обл., г. Сасово, ул. Пушкина, 21.
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
(с 02.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97856-26: Описание типа
2026-97856-26.pdf
|
Скачать | 146.7 КБ |
Описание типа
Назначение
Резервуар горизонтальный ЕП-40-2400-1100-А-С0-У1 (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов, а также для сбора и временного хранения дренажа (нефтепродукта).
Описание
Принцип действия резервуара основан на измерении объема при сборе и временном хранения дренажа (нефтепродукта) в соответствии с градуировочной таблицей.
Конструктивно резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами. Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки. Вариант установки резервуара - подземный.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным методом на маркировочную табличку, прикрепленную к внешней поверхности горловины резервуара (рисунок 1) и в паспорт типографским способом.
Резервуар горизонтальный ЕП-40-2400-1100-А-С0-У1 с заводским номером 358 расположен на территории НПС «Родионовская» Тихорецкого РУМН АО «Черномортранснефть» по адресу: Ростовская область, Родионо-Несветаевский район, Родионо-Несветаевское с. п.
Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловин и общего вида с измерительными люками приведена на рисунке 3.
Знак поверки наносится в градуировочной таблице резервуара в месте подписи поверителя.
Пломбирование резервуара горизонтального ЕП-40-2400-1100-А-С0-У1
не предусмотрено.

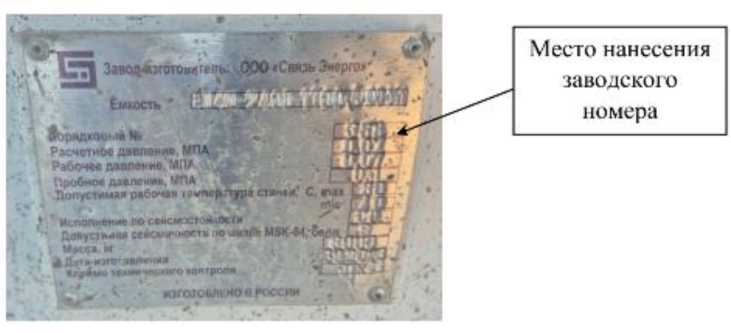

Рисунок 1 - Маркировочная табличка резервуара

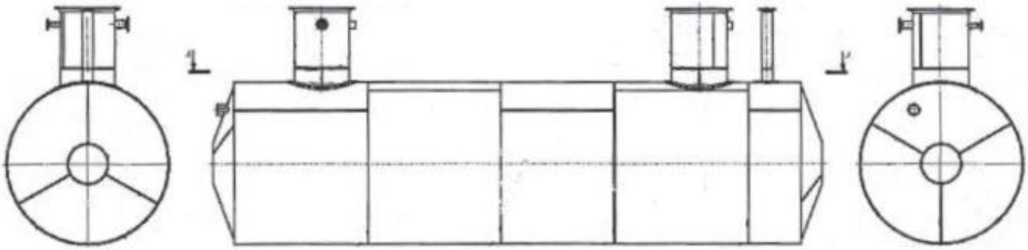

Рисунок 2 - Эскиз общего вида резервуара
Рисунок 3 - Общий вид резервуара с измерительными люками и горловинами
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
40 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - рабочая температура, °С |
от -40 до +80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный |
ЕП-40-2400-1100-А-С0-У1 |
1 шт. |
|
Паспорт |
ПКНД.307133.040-21ПС |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 1 паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
