Пульты ПУ в сборе
| Номер в ГРСИ РФ: | 97860-26 |
|---|---|
| Производитель / заявитель: | ООО «Силовая Электроника», г. Рязань |
Пульты ПУ в сборе (далее - пульты) предназначены для измерений электрического сопротивления изоляции и электрического сопротивления постоянному току и воспроизведений испытательного напряжения постоянного тока при автоматизированной проверке правильности монтажа и целостности электрических цепей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97860-26 | ||||||
| Действует | по 04.03.2031 | ||||||
| Наименование | Пульты ПУ в сборе | ||||||
| Приказы |
№376 от
04.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | d7901e56-747c-e0bd-e401-6f6996cec829 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Силовая Электроника», РОССИЯ, 390000 Рязанская область, г. о. город Рязань, г. Рязань, ул. Каширина, д. 1, офис 14
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-130-25 Государственная система обеспечения единства измерений. Пульты ПУ в сборе. Методика поверки
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97860-26: Описание типа
2026-97860-26.pdf
|
Скачать | 220.1 КБ | |
|
97860-26: Методика поверки
МП-НИЦЭ-130-25
2026-mp97860-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Пульты ПУ в сборе (далее - пульты) предназначены для измерений электрического сопротивления изоляции и электрического сопротивления постоянному току и воспроизведений испытательного напряжения постоянного тока при автоматизированной проверке правильности монтажа и целостности электрических цепей.
Описание
Принцип действия пультов основан на воспроизведении испытательного постоянного электрического напряжения с помощью источников питания, подаче его на электрические цепи контролируемого объекта, измерении протекающего тока в цепи между источником питания и контролируемым объектом и вычислении по закону Ома электрического сопротивления изоляции или электрического сопротивления постоянному току с помощью узла контроля.
Конструктивно пульты ПУ в сборе представляют собой телекоммуникационных шкаф, на задней стороне которого расположена панель разъемов с измерительными контактами, к которым подключаются тестируемые жгуты и кабели. Телекоммуникационный шкаф может быть оснащен глухой металлической дверью или дверью со стеклом.
Внутри шкафа располагаются следующие устройства:
- пульт ПУ, отвечающий за автоматизацию при проведении тестирования электрических цепей и представляющий собой крейт с модульной структурой, состоящий из следующих узлов:
- узлы коммутации (от 1 до 13 шт.), предназначенные для коммутации конкретных пар контактов при тестировании электрических цепей. Узлы коммутации построены по принципу сдвиговых регистров с функцией индивидуальной коммутации цепей;
- узел контроля, осуществляющий косвенные измерения электрического сопротивления изоляции и электрического сопротивления постоянному току. Узел контроля оборудован двумя аналого-цифровыми преобразователями, что обеспечивает требуемую точность измерений и высокий уровень самоконтроля. Узел контроля способен выбирать и подавать необходимое значение испытательного постоянного электрического напряжения на тестируемые цепи в зависимости от цели тестирования, а также осуществляет передачу данных на ноутбук по интерфейсу USB;
- верхний и нижний кросс-узлы, осуществляющие коммутацию узлов коммутации с узлом контроля.
- источники питания, обеспечивающие воспроизведение испытательного
постоянного электрического напряжения;
- ноутбук, на который передается измерительная информация, и который обеспечивает ее обработку;
- принтер, позволяющий распечатывать отчеты о результатах проверки.
Количество разъемов (Х1 - Х37) на панели разъемов может варьироваться от 3 до37 шт., количество измерительных контактов может варьироваться от 140 до 1820 шт. в зависимости от количества узлов коммутации, входящих в состав пульта.
Серийный номер пультов наносится на маркировочную табличку, расположенную на боковой стенке шкафа, типографским методом в виде цифрового кода.
Общий вид пультов с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на пульты не предусмотрено. Пломбирование мест настройки (регулировки) пультов не предусмотрено.

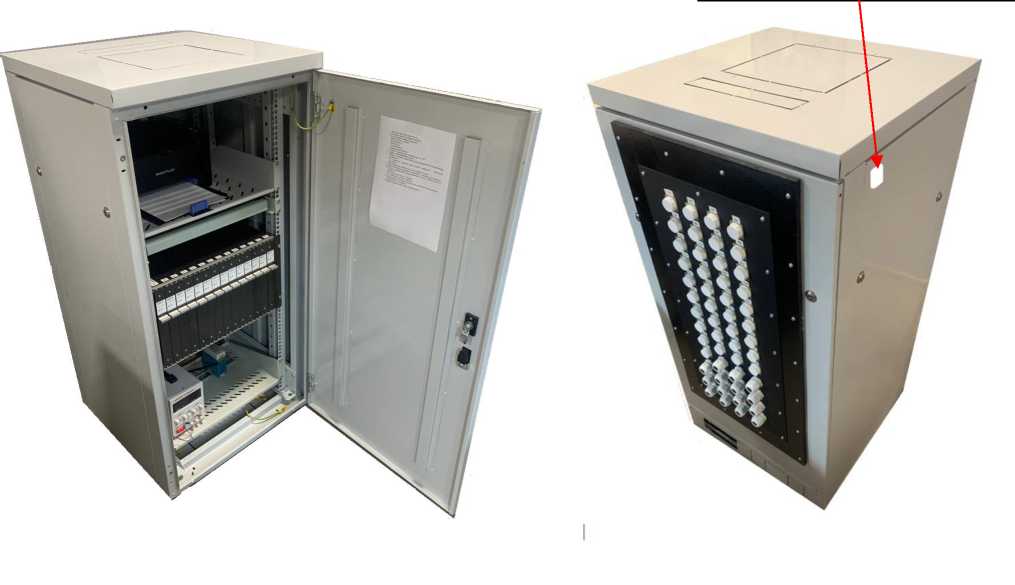

Место нанесения знака утверждения типа и серийного номера

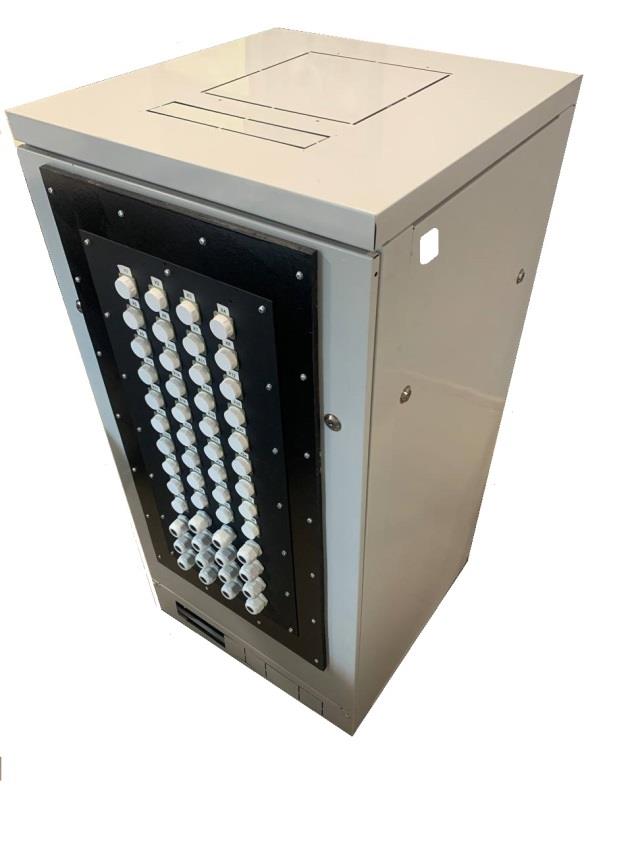

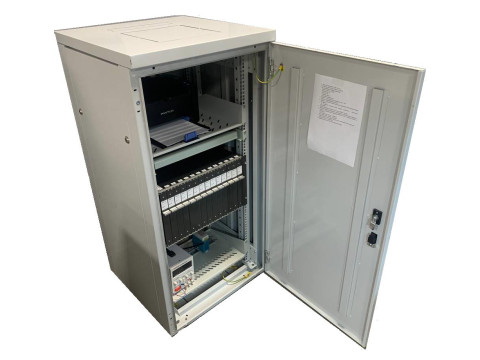

а) вид спереди б) вид сзади
Рисунок 1 - Общий вид пультов с указанием мест нанесения знака утверждения типа и серийного номера
Программное обеспечение
Пульты работают под управлением программного обеспечения (далее - ПО) «TEST.EXE», устанавливаемого на ноутбук, которое выполняет функции по управлению пультом, а также по обработке измерительной информации.
ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики пультов нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО пультов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Test Fast variant |
|
Номер версии (идентификационный номер ПО), не ниже |
ver.5.x |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии ПО состоит из двух частей: - номер версии метрологически значимой части ПО (ver.5); - номер версии метрологически незначимой части ПО (.x), где «х» может принимать целые значения в диапазоне от 0 до 99. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Режим «Пробой» | |
|
Диапазон измерений электрического сопротивления изоляции, МОм |
0,4 до 21,0 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, % |
±20 |
|
Значение воспроизводимого испытательного напряжения постоянного тока, В |
100 |
|
Пределы допускаемой относительной погрешности воспроизведений испытательного напряжения постоянного тока, % |
±5 |
|
Диапазон длительности воспроизведений испытательного напряжения постоянного тока, с |
от 0,2 до 6,0 |
|
Пределы допускаемой абсолютной погрешности длительности воспроизведений испытательного напряжения постоянного тока, с |
±0,12 |
|
Режим «Прозвонка» | |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 5 до 1000 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току, %: - от 5 до 50 Ом включ. - св. 50 до 1000 Ом включ. |
±5 ±3 |
|
Значение воспроизводимого испытательного напряжения постоянного тока, В |
5 |
|
Пределы допускаемой относительной погрешности воспроизведений испытательного напряжения постоянного тока, % |
±8 |
|
Диапазон длительности воспроизведений испытательного напряжения постоянного тока, с |
от 0,2 до 6,0 |
|
Пределы допускаемой абсолютной погрешности длительности воспроизведений испытательного напряжения постоянного тока, с |
±0,12 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных контактов, шт.* |
от 140 до 1820 |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц |
220 50 |
|
Потребляемая мощность, Вт, не более |
800 |
|
Габаритные размеры шкафа (длинахвысотахглубина), мм, не более |
600x1230x650 |
|
Масса, кг, не более |
120 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 до 80 от 84,0 до 106,7 |
|
* Фактическое количество измерительных контактов указывается в паспорте пульта. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
60000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку пульта любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пульт ПУ в сборе |
ЛПАС.466453.001-01 |
1 шт.* |
|
Программное обеспечение «TEST.EXE» |
- |
1 шт.** |
|
Паспорт |
ЛПАС.466453.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЛПАС.466453.001 РЭ |
1 экз. |
|
Руководство оператора |
ЛПАС.466453.001-01 РО |
1 экз. |
|
* Поставляется в соответствии с заказной спецификацией пульта. * * Поставляется на флеш-карте. | ||
Сведения о методах измерений
приведены в разделе 4 «Устройство и принцип работы» документа ЛПАС.466453.001 РЭ «Пульты ПУ в сборе. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ЛПАС.466453.001ТУ «Пульты ПУ в сборе. Технические условия».
