Анализаторы содержания солей в нефти СОЛЕКС
| Номер в ГРСИ РФ: | 97863-26 |
|---|---|
| Производитель / заявитель: | ООО "СокТрейд Ко", г. Москва |
Анализаторы содержания солей в нефти СОЛЕКС (далее - анализаторы) предназначены для измерений массовой концентрации хлористых солей в нефти.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97863-26 | ||||||||||||||||||
| Действует | по 04.03.2031 | ||||||||||||||||||
| Наименование | Анализаторы содержания солей в нефти | ||||||||||||||||||
| Модель | СОЛЕКС | ||||||||||||||||||
| Приказы |
№376 от
04.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b2843c9a-d545-d5e8-9e69-bc44d19043dd | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «СокТрейд Ко», РОССИЯ, 115419, г. Москва, вн.тер.г. муниципальный округ Донской, ул. Орджоникидзе, д. 11, стр. 3, этаж3, помещ. I ком. 27
Поверка
| Методика поверки / информация о поверке |
МП 242-2610-2025 Государственная система обеспечения единства измерений. Анализаторы содержания солей в нефти СОЛЕКС. Методика поверки
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97863-26: Описание типа
2026-97863-26.pdf
|
Скачать | 143.9 КБ | |
|
97863-26: Методика поверки
МП 242-2610-2025
2026-mp97863-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Анализаторы содержания солей в нефти СОЛЕКС (далее - анализаторы) предназначены для измерений массовой концентрации хлористых солей в нефти.
Описание
Принцип действия анализаторов - измерение электропроводности раствора нефти в смешанном органическом растворителе (спирт н-бутиловый - метанол - толуол).
Анализаторы имеют два режима измерений, переключение между которыми осуществляется пользователем в зависимости от ожидаемого значения массовой концентрации хлористых солей в испытуемой пробе нефти.
Анализаторы представляют собой переносные автономные настольные лабораторные приборы, состоящие из основного блока и измерительной ячейки. Измерительная ячейка представляет собой стакан из прозрачного стекла, в который устанавливается электродная пара, имеющая фиксированную в виде жесткой конструкции геометрию. Проба заливается в ячейку до уровня, обеспечивающего полное погружение электродной пары. Основной блок включает в себя микропроцессор и аккумулятор, осуществляет управление анализатором и процессом измерений, отображение результатов, хранение измерительной информации и вывод ее на экран анализатора или компьютера. Анализатор управляется от встроенного микропроцессора с помощью клавиатуры, оснащен цветным дисплеем, имеет интерфейс RS232 для подключения внешнего компьютера и разъем type-C для подключения зарядного устройства.
Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено. Общий вид анализатора приведен на рисунках 1-3.
Заводские номера имеют буквенно-цифровой формат и наносятся типографским способом на табличку, расположенную на задней стенке основного блока (шильдик), как показано на рисунке 4.
Нанесение знака поверки на корпус анализатора не предусмотрено.

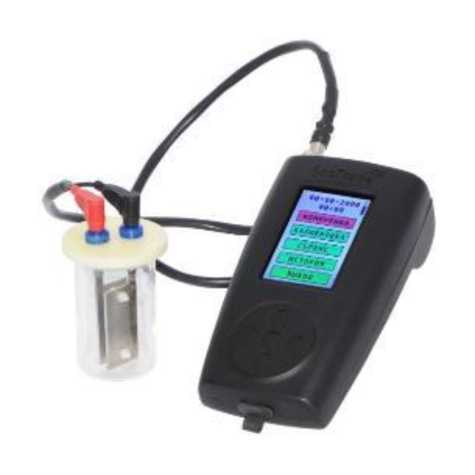

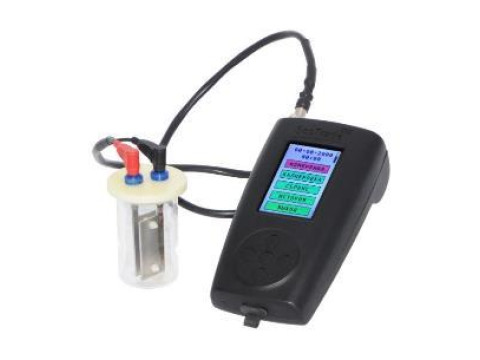

Рисунок 1 - Внешний вид анализатора

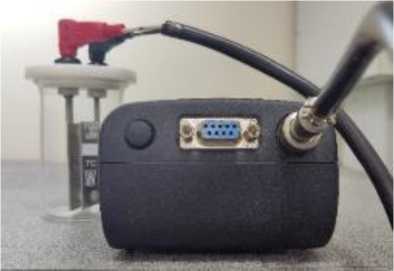

Рисунок 2 - Внешний вид анализатора, вид сверху
Место нанесения шильдика анализатора
Место нанесения знака утверждения типа
Рисунок 3 - Внешний вид анализатора (вид сзади) с указанием мест нанесения шильдика и знака утверждения типа
0006
Зав. Ns: SOL-
Дата выпуска: 01.2025 |
ООО «СокТрелД КО*
Анализатор содержания солей в нефти «СОЛЕКС»
Место нанесения заводского номера анализатора
Рисунок 4 - Внешний вид шильдика анализатора с указанием места нанесения заводского номера анализатора
Программное обеспечение
Анализатор оснащён микропроцессором, на который на заводе-изготовителе установлено программное обеспечение (далее - ПО), предназначенное для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация ПО осуществляется при каждом запуске анализатора путем вывода текущей версии ПО.
Защита ПО анализаторов осуществляется программным методом путём разграничения уровней допуска с помощью пароля.
Влияние ПО учтено при нормировании метрологических характеристик.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО анализатора
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Солекс-софт |
|
Номер версии (идентификационный номер) ПО 1) |
1-ХХ |
|
Цифровой идентификатор ПО (контрольная сумма метрологически значимой части ПО) |
ST 1.102.000-00 2) |
|
Алгоритм определения идентификатора |
- |
|
1) Первый символ номера версии ПО указывает на метрологически значимую часть ПО, а «XX» (арабские цифры от 0 до 9) описывают метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.); 2) Для версии ПО 1-41. | |
Технические характеристики
Таблица 2 - Метрологические характеристики анализатора
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации хлористых солей в нефти, мг/дм3 |
от 0 до 2000 |
|
Диапазон измерений массовой концентрации хлористых солей в нефти в режиме 1 (объем пробы 10 мл), мг/дм3 (г/м3) |
от 3 до 500 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации хлористых солей в нефти в режиме 1, % |
±(60/С+5) 1) |
|
Диапазон измерений массовой концентрации хлористых солей в нефти в режиме 2 (объем пробы 2 мл), мг/дм3 (г/м3) |
от 50 до 2000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации хлористых солей в нефти в режиме 2, % |
±(100/С+5) 1) |
|
1) где С - измеренное значение массовой концентрации хлористых солей, мг/дм3 (г/м3) | |
Таблица 3 - Основные технические характеристики анализатора
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания постоянного тока от подзаряжаемого литий-ионного аккумулятора, В |
3,7 |
|
Время непрерывной работы от полностью заряженного аккумулятора, ч, не менее |
8 |
|
Габаритные размеры в инструментальном кейсе, мм, не более: - длина - ширина - высота |
375 305 95 |
|
Масса анализатора без кейса, кг, не более |
1,0 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +25 90 |
Таблица 4 - Показатели надёжности анализатора
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
15 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта анализатора методом компьютерной графики и на шильдик анализатора типографским методом.
Комплектность
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Анализатор содержания солей в нефти |
СОЛЕКС |
1 шт. |
- |
|
Руководство по эксплуатации |
РЭ 26.51.52-00459780737-2022 |
1 экз. |
- |
|
Паспорт |
- |
1 экз. |
- |
Сведения о методах измерений
приведены в эксплуатационном документе РЭ 26.51.52-004-59780737-2022 «Анализатор содержания солей в нефти СОЛЕКС. Руководство по эксплуатации», раздел 2.1 «Меню «ИЗМЕРЕНИЯ».
При использовании в сфере государственного регулирования обеспечения единства измерений анализаторы могут применяться в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТУ 26.51.52-004-59780737-2022 «Анализатор содержания солей в нефти СОЛЕКС. Технические условия».
