Термогигрометры Анемон ДТВ-02
| Номер в ГРСИ РФ: | 97864-26 |
|---|---|
| Категория: | Гигрометры |
| Производитель / заявитель: | ООО "Диспетчерские Системы и Технологии", г.Ростов-на-Дону |
Термогигрометры Анемон ДТВ-02 (далее - термогигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97864-26 | |||||||||||||||
| Действует | по 04.03.2031 | |||||||||||||||
| Наименование | Термогигрометры | |||||||||||||||
| Модель | Анемон ДТВ-02 | |||||||||||||||
| Модификации |
Термогигрометры Анемон ДТВ-02 С1 Термогигрометры Анемон ДТВ-02 С2 Термогигрометры Анемон ДТВ-02 С3 |
|||||||||||||||
| Приказы |
№376 от
04.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6c3bf94f-f26c-aadb-3878-d6ff5b7f1881 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ДИСИСТЕХ», РОССИЯ, 344019, г. Ростов-на-Дону, ул. 11-я Линия 39, офис 403
Поверка
| Методика поверки / информация о поверке |
МП 011-2025 Государственная система обеспечения единства измерений. Термогигрометры Анемон ДТВ-02. Методика поверки
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
97864-26: Описание типа
2026-97864-26.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
97864-26: Методика поверки
МП 011-2025
2026-mp97864-26.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
97864-26: Описание типа
2026-97864-26-1.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
97864-26: Методика поверки
МП 011-2025
2026-mp97864-26-1.pdf
|
Скачать | 1.3 MБ | |
|
97864-26: Описание типа
2026-97864-26-2.pdf
|
Скачать | 211.1 КБ |
Описание типа
Назначение
Термогигрометры Анемон ДТВ-02 (далее - термогигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Описание
Принцип действия термогигрометров основан на аналогово-цифровом преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих от первичных преобразователей с дальнейшей передачей на совместимое устройство по шине I2C для визуализации показаний.
Принцип измерения относительной влажности основан на изменении электрической емкости первичного преобразователя в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, а принцип измерения температуры - на обратной зависимости электрического сопротивления датчика от измеряемой температуры. Для визуализации показаний датчиков применяются совместимые устройства с дисплеем или персональный компьютер, к которому датчики подключаются по интерфейсу Ethernet через совместимое устройство.
Термогигрометры представляют собой двухканальное электронное устройство, конструктивно выполненное в пластиковом корпусе со съемной крышкой, внутри которого расположена плата с первичными преобразователями температуры и относительной влажности, с проводами для подключения совместимого устройства.
Датчики выпускаются в трех исполнениях, отличающихся типом корпуса.
Термогигрометры Анемон ДТВ-02 Х1
где Х1 - исполнение прибора С1, С2, С3 различающиеся размерами и степенью защищенности от внешних воздействий:
C1 - исполнение в корпусе без защиты от внешних воздействий;
С2 - исполнение в защищенном корпусе;
C3 - исполнение в компактном встраиваемом корпусе.
Исполнение С1 изготавливаются в корпусах, различающихся цветом и габаритными размерами. Корпус в исполнении С1 может быть незначительно изменен по усмотрению производителя без изменения функциональных и метрологических характеристик прибора.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид датчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1.
Нанесение знака поверки на термогигрометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.
Места нанесения знака утверждения типа
Места нанесения знака утверждения типа
Места нанесения заводского номера
а) конструктивное исполнение С1

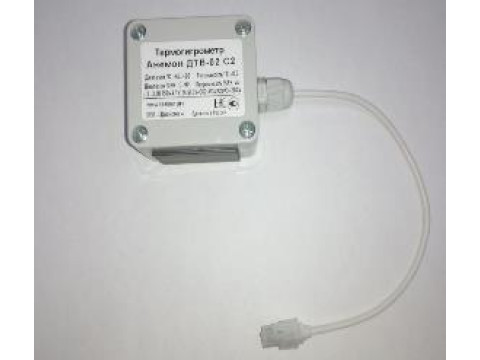

б) конструктивное исполнение С2

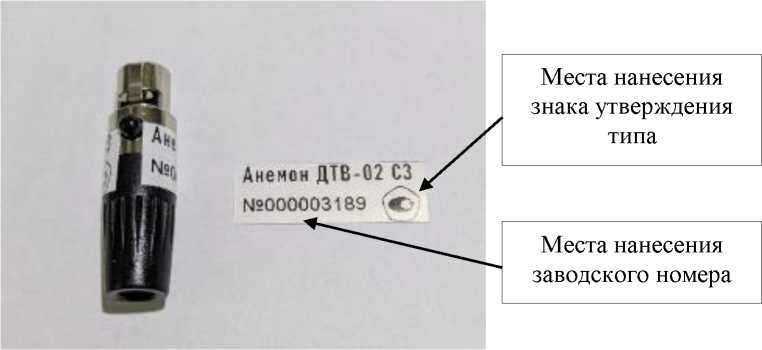

в) конструктивное исполнение С3
Рисунок 1 - Общий вид датчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Термогигрометры имеют встроенное, метрологически значимое программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.
Конструкция термогигрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики термогигрометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО датчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.4 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 |
|
Диапазон измерений относительной влажности, % |
от 0 до 99 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % - в диапазоне от 0 до 80 % включ. - в диапазоне св. 80 до 99 % |
±3,0 ±4,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В * |
от 2,0 до 3,6 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - исполнение С1 |
70х40х30 |
|
- исполнение С2 |
63х57х35 |
|
- исполнение С3 |
36х11х11 |
|
Масса, г, не более - исполнение С1 |
20 |
|
- исполнение С2 |
80 |
|
- исполнение С3 |
10 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность, %, не более |
99 |
|
* Питание осуществляется при помощи внешнего совместимого устройства. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку датчиков любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термогигрометр |
Анемон ДТВ-02 |
1 шт. |
|
Паспорт и руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Рекомендации по монтажу, подключению и эксплуатации» паспорта и руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 года № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 года № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.51-002-03292693-2024 «Термогигрометры Анемон ДТВ-02. Технические условия».
