Спектрометры лазерные искровые эмиссионные Vela
| Номер в ГРСИ РФ: | 97867-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Vela Optoelectronics (Suzhou) Co., Ltd, КИТАЙ |
Спектрометры лазерные искровые эмиссионные Vela (далее - спектрометры) предназначены для измерений массовой доли химических элементов в металлах и сплавах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97867-26 | |||||||||
| Действует | по 04.03.2031 | |||||||||
| Наименование | Спектрометры лазерные искровые эмиссионные | |||||||||
| Модель | Vela | |||||||||
| Модификации |
Vela C+ Vela |
|||||||||
| Приказы |
№376 от
04.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 350bb57b-b7ba-4c5d-d076-ff2404cf957a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Vela Optoelectronics (Suzhou) Co., Ltd, КИТАЙ, Building B, Advanced Laser (Equipment) Industrial Park, Xinchuang Road, Daxin Zhen, Zhangjiagang, Suzhou, 215636
Поверка
| Методика поверки / информация о поверке |
МП 76-251-2025 Государственная система обеспечения единства измерений. Спектрометры лазерные искровые эмиссионные Vela. Методика поверки
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 22.03.2026 |
Поверители
Скачать
|
97867-26: Описание типа
2026-97867-26.pdf
|
Скачать | 143.5 КБ | |
|
97867-26: Методика поверки
МП 76-251-2025
2026-mp97867-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Спектрометры лазерные искровые эмиссионные Vela (далее - спектрометры) предназначены для измерений массовой доли химических элементов в металлах и сплавах.
Описание
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью лазерно-искрового разряда.
Спектрометры выпускают в двух модификациях: Vela и Vela C+. Модификация Vela предназначена для измерений массовой доли химических элементов в металлах и сплавах, кроме углерода, модификация Vela С+ предназначена для измерений массовой доли химических элементов, включая углерод, в металлах и сплавах. Спектрометры модификаций Vela и Vela C+ при выпуске с завода изготовителя всегда имеют предустановленную аналитическую программу анализа для работы со сплавами на основе железа. Аналитические программы для работы с медными сплавами, алюминиевыми сплавами и другими типами сплавов доступны по заказу.
Конструктивно спектрометры состоят из лазерного источника возбуждения спектра, оптической системы, автоматизированной системы управления и регистрации и сменных аккумуляторных батарей. Модификация Vela C+ дополнительно оснащена системой продувки аргоном. Источником излучения служит импульсный YAG лазер.
Корпус спектрометров изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель.
Каждый экземпляр спектрометра имеет серийный номер, расположенный на внутренней стороне ручки спектрометра, под крышкой аккумуляторного отсека. Серийный номер имеет буквенно-цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометры не предусмотрено.
Общий вид спектрометров представлен на рисунках 1-2. Место нанесения серийного номера на спектрометры представлено на рисунке 3.

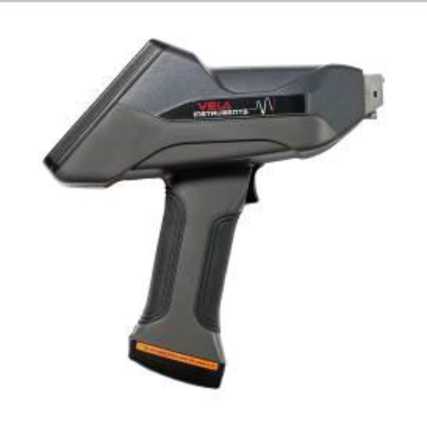

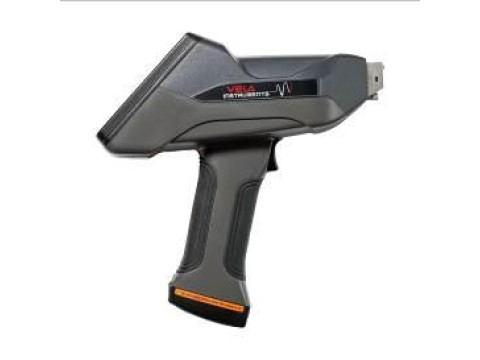

Рисунок 1 - Общий вид спектрометров лазерных искровых эмиссионных Vela

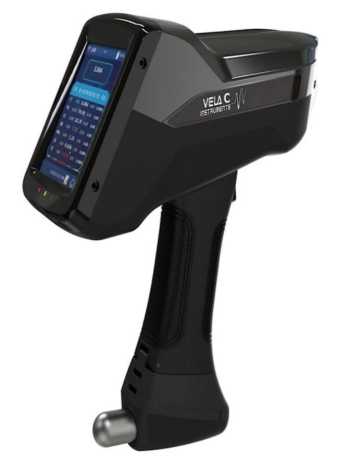

Рисунок 2 - Общий вид спектрометров лазерных искровых эмиссионных Vela C+
Место нанесения серийного номера

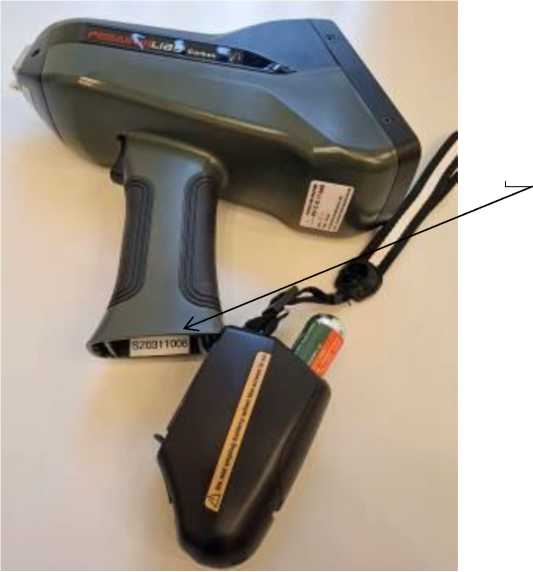

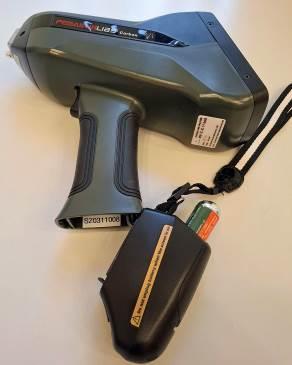

Рисунок 3 - Место нанесения серийного номера на спектрометры лазерные искровые эмиссионные Vela
Пломбировка спектрометров не предусмотрена. Конструкция спектрометров обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.01UMA |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение для модификации | |
|
Vela |
Vela C+ | |
|
Диапазон измерений массовой доли элементов*, % |
от 0,005 до 70,0 | |
|
Диапазон измерений массовой доли углерода**, % |
- |
от 0,01 до 2,0 |
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов*, %, в поддиапазонах: - от 0,005 % до 0,1 % включ. - св. 0,1 % до 0,5 % включ. - св. 0,5 % до 1,0 % включ. - св. 1,0 % до 70,0 % |
± 40 ± 30 ± 20 ± 10 | |
|
Пределы допускаемой относительной погрешности измерений массовой доли углерода**, %, в поддиапазонах: - от 0,01 % до 0,1 % включ. - св. 0,1 % до 2,0 % |
-- |
± 40 ± 8 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала***, % |
10 | |
|
* Значение нормировано для стандартных образцов состава стали, сплавов алюминиевых, бронзы; * * Диапазон измерений и пределы допускаемой относительной погрешности измерений нормированы с использованием стандартных образцов состава стали; * ** Значение нормировано для Si, Mn, Cr, Ni, Cu с массовой долей не менее 1,0 % в стандартных образцах состава стали. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
Vela |
Vela C+ | |
|
Диапазон показаний массовой доли элементов, % |
от 0,001 до 99,999 | |
|
Рабочая среда |
Воздух |
Воздух/Аргон |
|
Спектральный диапазон, нм |
от 190 до 625 | |
|
Время измерения, с, не менее |
1 |
4 |
|
Масса (с аккумуляторной батареей), кг, не более |
1,25 |
2,0 |
|
Габаритные размеры, мм, не более: - высота - ширина - глубина |
240 90 230 |
285 90 280 |
|
Время непрерывной автономной работы от встроенной аккумуляторной батареи, ч, не менее |
8 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 110 до 240 50 | |
|
Класс лазерной опасности по ГОСТ 31581-2012 |
1 | |
|
Класс защиты от пыли и влаги по ГОСТ 14254-2015 |
IP54 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -20 до +50 от 20 до 98 | |
Знак утверждения типа
наносится на титульный лист Руководства пользователя типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр лазерный искровой эмиссионный |
Vela |
1 шт. |
|
Руководство пользователя |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в Руководстве пользователя «Спектрометры лазерные искровые эмиссионные Vela», раздел 29 «Методика измерений».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 19.02.2021 №148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация изготовителя Vela Optoelectronics (Suzhou) Co., Ltd.
