Твердомеры Бринелля BrinMet
| Номер в ГРСИ РФ: | 97880-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Anhui Mikrosize Precision Instrument Co. Ltd, КИТАЙ |
Твердомеры Бринелля BrinMet (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97880-26 | ||||||||||||
| Действует | по 05.03.2031 | ||||||||||||
| Наименование | Твердомеры Бринелля | ||||||||||||
| Модель | BrinMet | ||||||||||||
| Модификации |
BrinMet-3000 BrinMet-3000ECO BrinMet-3000EVO BrinMet-3000M BrinMet-62-5 |
||||||||||||
| Приказы |
№394 от
05.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | e88d943c-2b8b-903d-06ee-fb2916cae63f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Компания «Anhui Mikrosize Precision Instrument Co., Ltd», КИТАЙ, A-4035 RuiFeng Business Expo, Wuhu City, China, 241000
Поверка
| Методика поверки / информация о поверке |
МП 360-023-2025 Государственная система обеспечения единства измерений. Твердомеры Бринелля BrinMet. Методика поверки
(с 05.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97880-26: Описание типа
2026-97880-26.pdf
|
Скачать | 214.4 КБ | |
|
97880-26: Методика поверки
МП 360-023-2025
2026-mp97880-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Твердомеры Бринелля BrinMet (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля.
Описание
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в пяти модификациях: BrinMet-3000, BrinMet-3000ECO, BrinMet-3000EVO, BrinMet-3000M, BrinMet-62-5. Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, конструкцией, степенью автоматизации процесса измерений.
Серийный номер имеет формат буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, или только цифрового обозначения, состоящего из арабских цифр, наносится любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-5.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомеров не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-5.

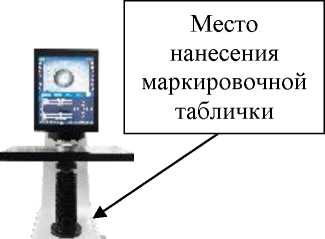

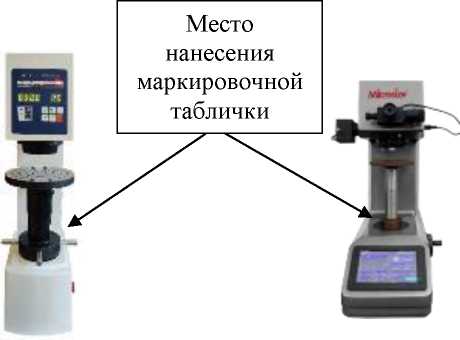

Место нанесения маркировочной таблички
Рисунок 1 - Общий вид твердомеров
Бринелля BrinMet-3000
Рисунок 2 - Общий вид твердомеров
Бринелля BrinMet-3000ECO
Рисунок 3 - Общий вид твердомеров Бринелля BrinMet-3000EVO
Рисунок 5 - Общий вид твердомеров Бринелля BrinMet-62-5
Рисунок 4 - Общий вид твердомеров Бринелля BrinMet-3000M
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение * | |
|
Идентификационное наименование ПО |
uVision-F |
uVision-В |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0 |
не ниже v. 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
|
* В соответствии с заказом | ||
Технические характеристики
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
|
Модификация твердомера |
Шкала Бринелля |
Испытательн ые нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
Диапазон измерений твердости HBW |
|
BrinMet-62-5 |
HBW 1/1 |
9,807 |
±1 |
от 5 до 21 |
|
HBW 1/5 |
49,03 |
от 16 до 108 | ||
|
HBW 1/10 |
98,07 |
от 32 до 218 | ||
|
HBW 1/30 |
294,2 |
от 95 до 650 | ||
|
HBW 2,5/6,25 |
61,3 |
от 5 до 21 | ||
|
HBW 2,5/15,6 |
153,2 |
от 8 до 54 | ||
|
HBW 2,5/31,25 |
306,5 |
от 16 до 108 | ||
|
HBW 2,5/62,5 |
612,9 |
от 32 до 218 | ||
|
HBW 5/62,5 |
612,9 |
от 19 до 54 | ||
|
BrinMet-3000, BrinMet-3000ECO, BrinMet-3000EVO, BrinMet-3000M |
HBW 1/30 * |
294,2 |
от 95 до 650 | |
|
HBW 2,5/31,25 * |
306,5 |
от 16 до 108 | ||
|
HBW 2,5/62,5 |
612,9 |
от 35 до 218 | ||
|
HBW 5/62,5 |
612,9 |
от 19 до 54 | ||
|
HBW 5/125 |
1226 |
от 35 до 108 | ||
|
HBW 2,5/187,5 |
1839 |
от 95 до 650 | ||
|
HBW 5/250 |
2452 |
от 35 до 218 | ||
|
HBW 10/250 |
2452 |
от 35 до 54 | ||
|
HBW 5/750 |
7355 |
от 95 до 650 | ||
|
HBW 10/100 |
980,7 |
от 5 до 21 | ||
|
HBW 10/500 |
4903 |
от 35 до 108 | ||
|
HBW 10/1000 |
9807 |
от 35 до 218 | ||
|
HBW 10/1500 |
14710 |
от 48 до 326 | ||
|
HBW 10/3000 |
29420 |
от 95 до 650 | ||
|
* Для твердомеров BrinMet-3000EVO | ||||
Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Обозначение шкал измерения твёрдости |
Диапазон изме] |
эений твё] |
эдости HBW | ||
|
от 5 до 21 включ. |
св. 21 до 54 включ. |
св. 54 до 108 включ. |
св. 108 до 163 включ. |
св. 163 до 218 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HBW, (±) | |||||
|
Размах чисел твердости HBW | |||||
|
HBW 1/1; HBW 2,5/6,25 |
1,6 |
- |
- |
- |
- |
|
1,6 | |||||
|
HBW 10/100 |
1,6 |
- |
- |
- |
- |
|
2,5 | |||||
|
HBW 2,5/15,6; HBW 5/62,5; HBW 10/250 |
0,6 |
1,6 |
- |
- |
- |
|
0,6 |
2,0 | ||||
|
HBW 1/5; HBW 5/125; HBW 10/500 |
0,6 |
1,6 |
3,2 |
- |
- |
|
0,6 |
1,6 |
3,2 | |||
|
HBW 2,5/31,25 |
0,6 |
1,6 |
3,2 |
- |
- |
|
0,6 |
2,5 |
3,2 | |||
|
HBW 1/10; |
- |
2,8 |
3,2 |
4,9 |
6,5 |
|
1,6 |
3,2 |
4,9 |
6,5 | ||
|
HBW 10/1000 |
- |
1,6 |
3,2 |
4,9 |
6,5 |
|
1,6 |
4,2 |
4,9 |
6,5 | ||
|
HBW 2,5/62,5; HBW 5/250; HBW 10/1500 |
- |
1,6 |
3,2 |
4,9 |
6,5 |
|
1,6 |
3,2 |
4,9 |
6,5 | ||
|
HBW 1/30; HBW 2,5/187,5; HBW 5/750; HBW10/3000 |
- |
- |
3,2 |
4,9 |
6,5 |
|
- |
- |
3,2 |
4,9 |
6,5 | |
Продолжение таблицы 3
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости HBW | |||||
|
св. 218 до 272 включ |
св. 272 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HBW, (±) | ||||||
|
Размах чисел твердости ' |
HBW | |||||
|
HBW 10/1500 |
8,2 |
9,8 |
- |
- |
- |
- |
|
8,2 |
9,8 | |||||
|
HBW 1/30; HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
8,2 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 |
|
8,2 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 | |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
У словия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры твердомеров, мм, не более BrinMet-3000, BrinMet-ЗОООЕСО, BrinMet-3000EVO, BrinMet-3000M | |
|
длина |
800 |
|
ширина |
460* |
|
высота |
1200 |
|
BrinMet-62-5 | |
|
длина |
600 |
|
ширина |
320 |
|
высота |
680 |
|
Масса, кг, не более BrinMet-3000, BrinMet-ЗОООЕСО, BrinMet-3000EVO, BrinMet-3000M |
250 |
|
BrinMet-62-5 |
65 |
|
* Без увеличенного стола и монитора ПК | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 5 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Бринелля |
BrinMet |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
- |
1 шт. |
|
Микроскоп или видеоизмерительная система * |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
BrinMet - 01 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Сведения о методах измерений
приведены в главах: 10, 15, 21, 27, 32 «Работа на твердомере», 16. «Измерение твердости на BrinMet-3000ECO с помощью внешнего ПО», 22 «Измерение твердости на BrinMet-3000 с помощью внешнего ПО», 33 «Измерение твердости на BrinMet-62-5 с помощью внешнего ПО», 34 «Введение в работу и функции программного обеспечения uVision-В» документа «Твердомеры Бринелля BrinMet. Руководство по эксплуатации. BrinMet - 01 РЭ».
Нормативные документы
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
Государственная поверочная схема для средств измерений твердости по шкалам
Бринелля, утвержденная приказом Росстандарта от 02.08.2022 № 1895
Стандарт предприятия «Твердомеры Бринелля BrinMet. СП»
