Полуприцеп-цистерна CRANE FRUEHAUF-T-JD-BA3
| Номер в ГРСИ РФ: | 97881-26 |
|---|---|
| Производитель / заявитель: | CRANE FRUEHAUF, Соединенное Королевство |
|
97881-26: Описание типа
2026-97881-26.pdf
|
Скачать | 215.7 КБ |
Полуприцеп-цистерна CRANE FRUEHAUF-T-JD-BA3 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97881-26 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | CRANE FRUEHAUF-T-JD-BA3 | ||||||
| Приказы |
№394 от
05.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 94ef9fbc-1c0d-f5f3-18d2-81eb439e4d15 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
CRANE FRUEHAUF, СОЕДИНЕННОЕ КОРОЛЕВСТВО, Соединенное Королевство Великобритании и Северной Ирландии
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 05.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97881-26: Описание типа
2026-97881-26.pdf
|
Скачать | 215.7 КБ |
Описание типа
Назначение
Полуприцеп-цистерна CRANE FRUEHAUF-T-JD-BA3 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Цистерна состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначенно для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцепа-цистерны CRANE FRUEHAUF-T-JD-BA3 зав. № ST402917 и схема пломбировки представлены на рисунках 1-2.

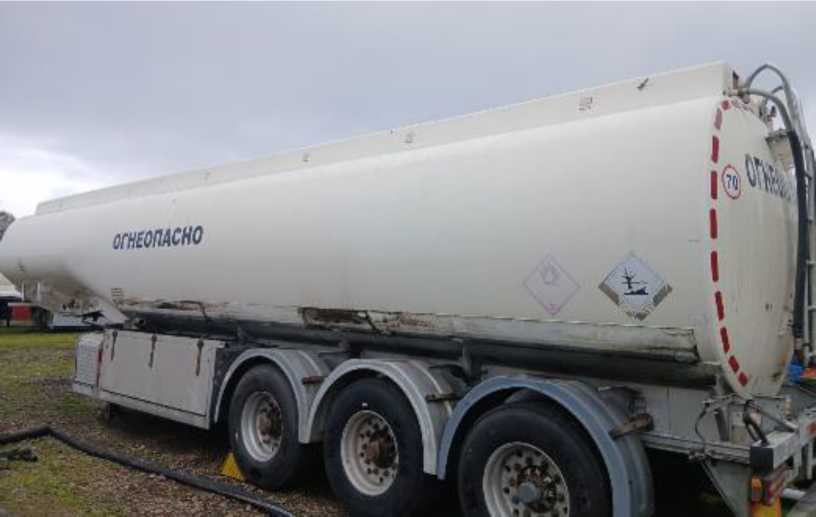

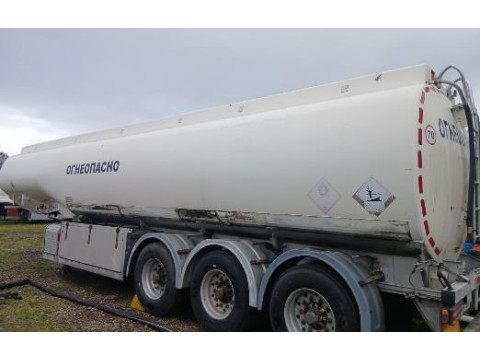

Рисунок 1 - Общий вид полуприцеп-цистерны CRANE FRUEHAUF-T-JD-BA3

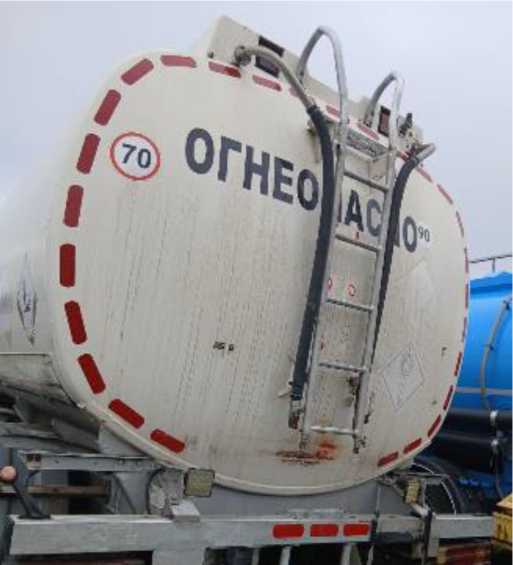

Рисунок 2 - Общий вид полуприцеп-цистерны CRANE FRUEHAUF-T-JD-BA3
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.

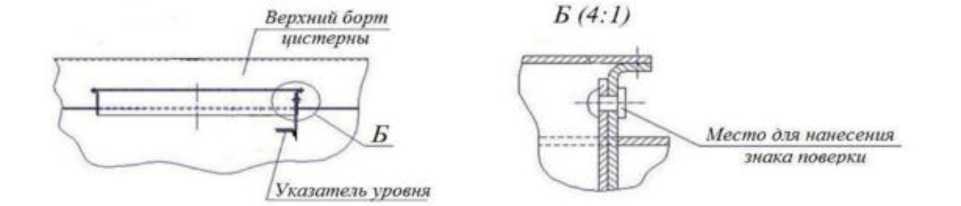

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер нанесен на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочные таблички установлены на передней части рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
38500 |
|
Количество секций, шт. |
6 |
|
Номинальная вместимость секций, дм3 1 секция, дм3 |
7500 |
|
2 секция, дм3 |
7500 |
|
3 секция, дм3 |
5000 |
|
4 секция, дм3 |
6000 |
|
5 секция, дм3 |
5000 |
|
6 секция, дм3 |
7500 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
6500 |
|
Температура окружающей среды при эксплуатации,°С |
от - 40 до + 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Полуприцеп-цистерна |
CRANE FRUEHAUF-T-JD-BA3 |
1 шт. |
|
2 |
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна CRANE FRUEHAUF-T-JD-BA3», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
