Генераторы сигналов векторные VSG25A
| Номер в ГРСИ РФ: | 97882-26 |
|---|---|
| Производитель / заявитель: | Компания "Signal Hound, Inc.", США |
Генераторы сигналов векторные VSG25A (далее по тексту - генераторы) предназначены для формирования сигналов различной формы с нормированным уровнем и частотой, используя различные виды аналоговой и цифровой модуляции.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97882-26 | |||||||||||||||||||||||||||
| Наименование | Генераторы сигналов векторные | |||||||||||||||||||||||||||
| Модель | VSG25A | |||||||||||||||||||||||||||
| Приказы |
№394 от
05.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b2b56fee-7cb9-ff93-c10a-f11b46322a05 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Signal Hound, СОЕДИНЕННЫЕ ШТАТЫ, 1502 SE Commerce Ave., Suite 101, Battle Ground, WA 98604
Поверка
| Методика поверки / информация о поверке |
МП-ПР-48-2025 ГСИ. Генераторы сигналов векторные VSG25A. Методика поверки
(с 05.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97882-26: Описание типа
2026-97882-26.pdf
|
Скачать | 160.9 КБ | |
|
97882-26: Методика поверки
МП-ПР-48-2025
2026-mp97882-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Генераторы сигналов векторные VSG25A (далее по тексту - генераторы) предназначены для формирования сигналов различной формы с нормированным уровнем и частотой, используя различные виды аналоговой и цифровой модуляции.
Описание
К настоящему типу средств измерений относятся генераторы с инвентарными номерами А-001, А-002, А-003, А-004, А-005, А-006, А-007, А-008.
В основе генератора лежит квадратурный модулятор, управляемый генератором сигналов произвольной формы, который включает в себя цифровой вычислительный синтезатор частот (ЦВС), два 12-битных ЦАП и память формы сигнала. Внутри генератора сигналов произвольной формы расположена память объёмом 4000 слов. Слова отображают мгновенное значение частоты. Амплитуда выходного 12-битного сигнала может регулироваться с помощью аттенюатора в пределах до 47 дБ, а при снижении разрешения - до 80 дБ.
Управление и контроль режимами работы генераторов осуществляет встроенный микроконтроллер при помощи внешней программы, которая устанавливается на компьютер (ноутбук). Связь между компьютером и генератором осуществляется при помощи USB-кабеля.
Генераторы обеспечивают следующие виды модуляции:
- амплитудная или частотная модуляции;
- импульсная модуляция;
- цифровая модуляция;
- амплитудная или частотная манипуляции;
- модуляция произвольной формы;
- режим многотонального генератора;
- режим линейно изменяющейся частоты.
Генераторы имеют моноблочную конструкцию.
На панели выходного разъема генератора расположены (рисунок 1):
- выходной разъем SMA (розетка);
- светодиод «READY/BUSY» для сигнализации готовности или неготовности генератора к работе.
На панели USB разъема генератора расположены (рисунок 2):
- интерфейс USB 2.0 (розетка) для питания и управления генератором с компьютера (ноутбука);
- регулировочный шлиц для подстройки опорного генератора.

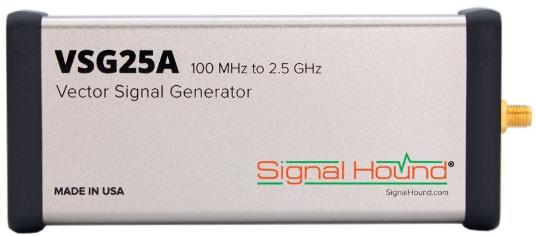

Вид верхней панели генератора с местом нанесения знака утверждения типа представлен на рисунке 3.

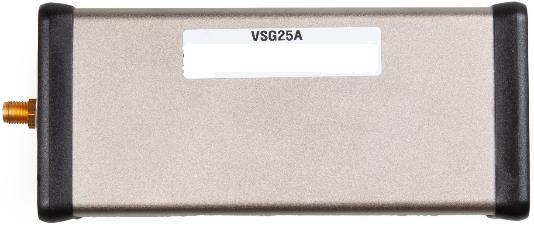

Инвентарный номер, идентифицирующий каждый экземпляр генератора, в виде буквенно-цифрового обозначения, состоящего из русской буквы А и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на нижней панели корпуса. Корпус генератора позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на нижней панели прибора. Места нанесения знака поверки и инвентарного номера представлены на рисунке 4.
Места пломбировки для предотвращения несанкционированного доступа к внутренним частям генератора конструкцией генератора не предусмотрены.

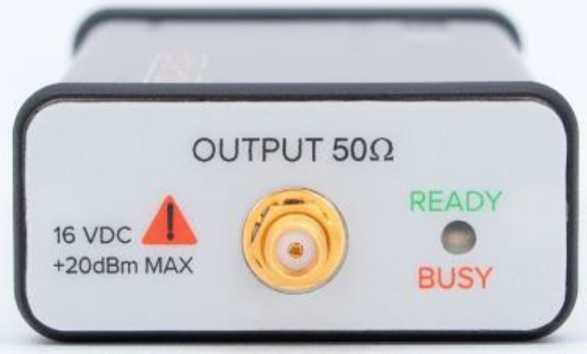

Рисунок 1 - Панель выходного разъема генератора VSG25A

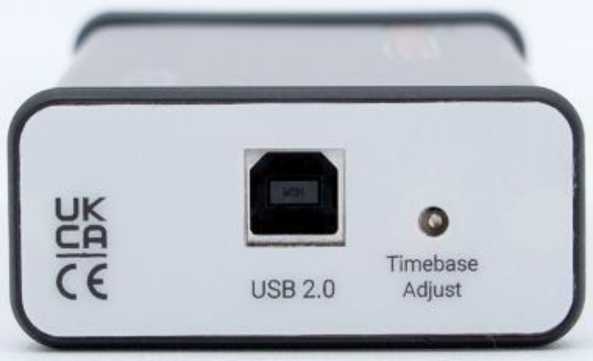

Рисунок 2 - Панель USB разъема генератора VSG25A

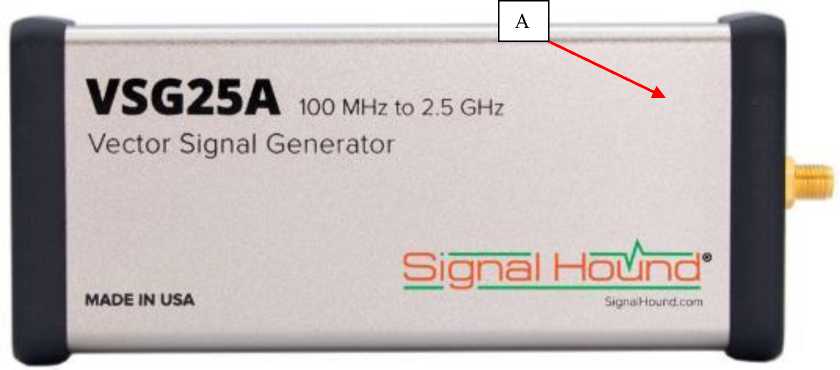

Рисунок 3 - Верхняя панель генератора VSG25A с местом нанесения знака утверждения типа (А)

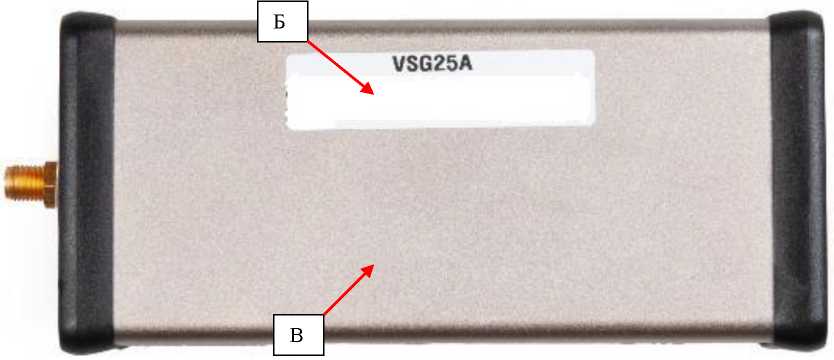

Рисунок 4 - Нижняя панель генератора VSG25A с местами нанесения инвентарного номера (Б) и знака поверки (В)
Цвет корпуса генераторов может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение устанавливается на внешний ПК и предназначено для управления режимами работы генераторов. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерения за пределы допускаемых значений. Метрологически значимое программное обеспечение находится в неизменяемой области памяти генератора.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Signal Hound |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.1 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот выходного сигнала, Гц |
от 108 до 2,5-109 |
|
Дискретность установки частоты, Гц |
1 |
|
Пределы допускаемой относительной погрешности установки частоты |
±5-10—6 |
|
выходного сигнала | |
|
Диапазон установки уровня выходной мощности сигнала, дБм |
от -40 до +10 |
|
Дискретность установки уровня выходной мощности, дБ |
0,01 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ |
±1,5 |
|
Спектральная плотность мощности фазового шума, дБн/Г ц, не более, относительно несущей частоты 1 ГГц при отстройке: | |
|
100 Гц |
-68 |
|
1 кГц |
-88 |
|
10 кГц |
-102 |
|
100 кГц |
-105 |
|
1 МГц |
-132 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от +4,75 до +5,25 |
|
Интерфейс для подключения |
USB 2.0 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 75 |
|
Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +50 90 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
140,0Х25,4Х57,0 |
|
Масса, кг, не более |
0,140 |
Знак утверждения типа
наносится на верхнюю панель генератора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность генераторов
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Генераторы сигналов векторный |
VSG25A |
1 |
|
Кабель USB 2.0 A(m) - USB 2.0 B(m) |
- |
1 |
|
Программное обеспечение и Руководство по эксплуатации на CD-диске |
Signal Hound VSG25A |
1 |
Сведения о методах измерений
приведены в разделе «Спецификация VSG25» руководства пользователя.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Стандарт предприятия «Генераторы сигналов векторные VSG25A»
