Комплекты нагрузок волноводных КНВ
| Номер в ГРСИ РФ: | 97886-26 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Комплекты нагрузок волноводных КНВ (далее - КНВ, комплект нагрузок) предназначены для хранения и передачи единицы комплексного коэффициента отражения в волноводных трактах прямоугольного сечения: 90,0*45,0; 72,0*34; 58,0*25,0; 48,0*24,0; 40,0*20,0; 35,0*15,0; 28,5*12,6; 23,0*10,0; 17,0*8,0; 16,0*8,0; 11,0*5,5; 7,2*3,4; 5,2*2,6; 3,6*1,8; 2,4*1,2; 1,6*0,8; WR-340; WR-284; WR-229; WR-187; WR-159; WR-137; WR-112; WR-102; WR-90; WR-75; WR-62; WR-51; WR-42; WR-34; WR-28; WR-22; WR-19; WR-15; WR-12; WR-10; WR-8; WR-6 в диапазоне частот от 2,14 до 178,4 ГГц, применяются для поверки (калибровки) скалярных и векторных анализаторов цепей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97886-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 05.03.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Комплекты нагрузок волноводных | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | КНВ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
КНВ-90 КНВ-72 КНВ-58 КНВ-48 КНВ-40 КНВ-35 КНВ-28,5 КНВ-23 КНВ-17 КНВ-16 КНВ-11 КНВ-7,2 НВ-5,2 КНВ-3,6 КНВ-2,4 КНВ-1,6 КНВ-WR-340 КНВ-WR-284 КНВ-WR-229 КНВ-WR-187 КНВ-WR-159 КНВ-WR-137 КНВ-WR-112 КНВ-WR-102 КНВ-WR-90 КНВ-WR-75 КНВ-WR-62 КНВ-WR-51 КНВ-WR-42 КНВ-WR-34 КНВ-WR-28 КНВ-WR-22 КНВ-WR-19 КНВ-WR-15 КНВ-WR-12 КНВ-WR-10 КНВ-WR-8 КНВ-WR-6 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№394 от
05.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5d9ac4ab-5dc2-1304-42f0-2e47eb76430b | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ФГУП «ВНИИФТРИ», РОССИЯ, 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Поверка
| Методика поверки / информация о поверке |
МП 113-25-006 Государственная система обеспечения единства измерений. Комплекты нагрузок волноводных КНВ. Методика поверки
(с 05.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97886-26: Описание типа
2026-97886-26.pdf
|
Скачать | 305.5 КБ | |
|
97886-26: Методика поверки
МП 113-25-006
2026-mp97886-26.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Комплекты нагрузок волноводных КНВ (далее - КНВ, комплект нагрузок) предназначены для хранения и передачи единицы комплексного коэффициента отражения в волноводных трактах прямоугольного сечения: 90,0x45,0; 72,0x34; 58,0x25,0; 48,0x24,0; 40,0x20,0; 35,0x15,0; 28,5x12,6; 23,0x10,0; 17,0x8,0; 16,0x8,0; 11,0x5,5; 7,2x3,4; 5,2x2,6; 3,6x1,8; 2,4x1,2; 1,6x0,8; WR-340; WR-284; WR-229; WR-187; WR-159; WR-137; WR-112; WR-102; WR-90; WR-75; WR-62; WR-51; WR-42; WR-34; WR-28; WR-22; WR-19; WR-15; WR-12; WR-10; WR-8; WR-6 в диапазоне частот от 2,14 до 178,4 ГГц, применяются для поверки (калибровки) скалярных и векторных анализаторов цепей.
Возможно использование КНВ в качестве рабочего эталона (разряды для рабочих эталонов в государственной поверочной схеме не указаны) единиц комплексного коэффициента отражения в волноводных трактах в соответствии с Государственной поверочной схемой для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц, утвержденной Приказом Росстандарта №1796 от 05 августа 2024.
Описание
КНВ состоит из наборов нагрузок волноводных (далее - наборы), отличающихся размерами сечений волноводного тракта и диапазоном рабочих частот, приведенных в таблице 1.
Таблица 1 - Наборы из состава комплекта нагрузок волноводных КНВ
|
Наименование модификации |
Обозначение |
Размер сечений волноводного тракта |
|
Набор нагрузок волноводных КНВ-90 |
МФРН.411648.004-15 |
90,0x45,0 |
|
Набор нагрузок волноводных КНВ-72 |
МФРН.411648.004-14 |
72,0x34,0 |
|
Набор нагрузок волноводных КНВ-58 |
МФРН.411648.004-13 |
58,0x25,0 |
|
Набор нагрузок волноводных КНВ-48 |
МФРН.411648.004-12 |
48,0x24,0 |
|
Набор нагрузок волноводных КНВ-40 |
МФРН.411648.004-11 |
40,0x20,0 |
|
Набор нагрузок волноводных КНВ-35 |
МФРН.411648.004-10 |
35,0x15,0 |
|
Набор нагрузок волноводных КНВ-28,5 |
МФРН.411648.004-9 |
28,5x12,6 |
|
Набор нагрузок волноводных КНВ-23 |
МФРН.411648.004-8 |
23,0x10,0 |
|
Набор нагрузок волноводных КНВ-17 |
МФРН.411648.004-7 |
17,0x8,0 |
|
Набор нагрузок волноводных КНВ-16 |
МФРН.411648.004-6 |
16,0x8,0 |
|
Набор нагрузок волноводных КНВ-11 |
МФРН.411648.004-5 |
11,0x5,5 |
|
Наименование модификации |
Обозначение |
Размер сечений волноводного тракта |
|
Набор нагрузок волноводных КНВ-7,2 |
МФРН.411648.004-4 |
7,2х3,4 |
|
Набор нагрузок волноводных КНВ-5,2 |
МФРН.411648.004-3 |
5,2х2,6 |
|
Набор нагрузок волноводных КНВ-3,6 |
МФРН.411648.004-2 |
3,6х1,8 |
|
Набор нагрузок волноводных КНВ-2,4 |
МФРН.411648.004-1 |
2,4х1,2 |
|
Набор нагрузок волноводных КНВ-1,6 |
МФРН.411648.004 |
1,6х0,8 |
|
Набор нагрузок волноводных KHB-WR-340 |
МФРН.411648.004-37 |
86,360x43,180 (WR-340) |
|
Набор нагрузок волноводных KHB-WR-284 |
МФРН.411648.004-36 |
72,140x34,040 (WR-284) |
|
Набор нагрузок волноводных KHB-WR-229 |
МФРН.411648.004-35 |
58,170x29,080 (WR-229) |
|
Набор нагрузок волноводных KHB-WR-187 |
МФРН.411648.004-34 |
47,549x22,149 (WR-187) |
|
Набор нагрузок волноводных KHB-WR-159 |
МФРН.411648.004-33 |
40,386x20,193 (WR-159) |
|
Набор нагрузок волноводных KHB-WR-137 |
МФРН.411648.004-32 |
34,849x15,799 (WR-137) |
|
Набор нагрузок волноводных KHB-WR-112 |
МФРН.411648.004-31 |
28,499x12,624 (WR-112) |
|
Набор нагрузок волноводных KHB-WR-102 |
МФРН.411648.004-30 |
25,908x12,954 (WR-102) |
|
Набор нагрузок волноводных KHB-WR-90 |
МФРН.411648.004-29 |
22,860x10,160 (WR-90) |
|
Набор нагрузок волноводных KHB-WR-75 |
МФРН.411648.004-28 |
19,050x9,525 (WR-75) |
|
Набор нагрузок волноводных KHB-WR-62 |
МФРН.411648.004-27 |
15,799x7,899 (WR-62) |
|
Набор нагрузок волноводных KHB-WR-51 |
МФРН.411648.004-26 |
12,954x6,477 (WR-51) |
|
Набор нагрузок волноводных KHB-WR-42 |
МФРН.411648.004-25 |
10,668x4,318 (WR-42) |
|
Набор нагрузок волноводных KHB-WR-34 |
МФРН.411648.004-24 |
8,636x4,318 (WR-34) |
|
Набор нагрузок волноводных KHB-WR-28 |
МФРН.411648.004-23 |
7,112x3,556 (WR-28) |
|
Набор нагрузок волноводных KHB-WR-22 |
МФРН.411648.004-22 |
5,690x2,845 (WR-22) |
|
Набор нагрузок волноводных KHB-WR-19 |
МФРН.411648.004-21 |
4,775x2,388 (WR-19) |
|
Набор нагрузок волноводных KHB-WR-15 |
МФРН.411648.004-20 |
3,759x1,880 (WR-15) |
|
Набор нагрузок волноводных KHB-WR-12 |
МФРН.411648.004-19 |
3,0988x1,5494 (WR-12) |
|
Наименование модификации |
Обозначение |
Размер сечений волноводного тракта |
|
Набор нагрузок волноводных KHB-WR-10 |
МФРН.411648.004-18 |
2,540x1,270 (WR-10) |
|
Набор нагрузок волноводных KHB-WR-8 |
МФРН.411648.004-17 |
2,032x1,016 (WR-8) |
|
Набор нагрузок волноводных KHB-WR-6 |
МФРН.411648.004-16 |
1,651x0,8255 (WR-6) |
В состав каждого набора входят нагрузки волноводные (далее - нагрузки) с номинальным значением коэффициента стоячей волны по напряжению (далее - КСВН) 1,05; 1,2; 1,4; 2,0; 4,5. Каждая нагрузка выполнена в виде отрезка полого прямоугольного волновода, имеющего стандартный фланец для подключения к тракту.
Внешний вид наборов нагрузок волноводных КНВ представлен на рисунке 1.
Маркировка наборов нагрузок волноводных КНВ с обозначением наименования и товарного знака предприятия-изготовителя наносится на лицевую сторону деревянного футляра, представлена на рисунке 4. Заводской номер наборов нагрузок волноводных КНВ, состоящий из 10 цифр, наносится методом гравировки на бирку на боковую сторону деревянного футляра, представлен на рисунке 4. Заводской номер мер из комплекта нагрузок волноводных КНВ, состоящий из 10 цифр, наносится методом гравировки на корпус каждой меры. Сведения о комплектности и заводских номерах нагрузок из состава КНВ приводятся в разделе 2 «Комплектность» документа МФРН.411648.004ПС «Наборы нагрузок волноводных КНВ. Паспорт».
Нанесение знака поверки на корпус деревянного футляра наборов нагрузок волноводных не предусмотрено.
Общий вид нагрузок из наборов нагрузок волноводных КНВ с обозначением типа, заводского номера, состоящего из 10 цифр представлен на рисунках 2 и 3.

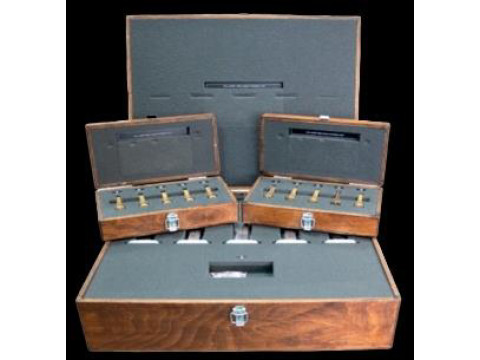

Рисунок 1 - Внешний вид наборов нагрузок волноводных КНВ
Место пломбирования

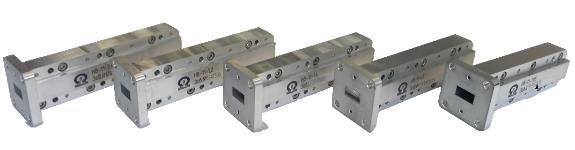

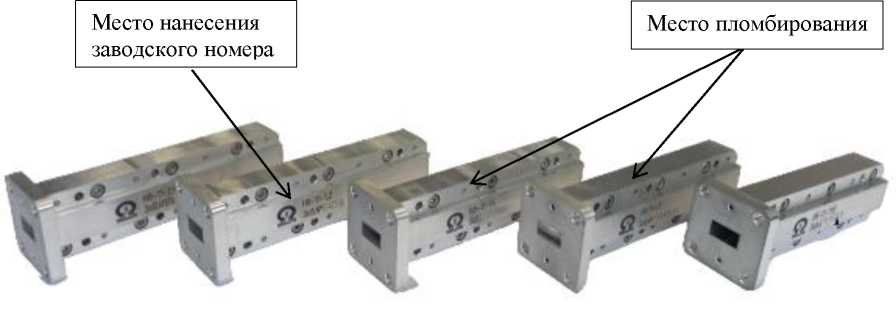

Рисунок 2 - Общий вид нагрузок волноводных с сечением волноводного тракта 2,4Х1,2 с обозначением места пломбировки от несанкционированного доступа и заводского номера
Место нанесения заводского номера

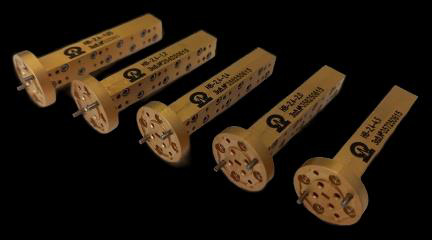

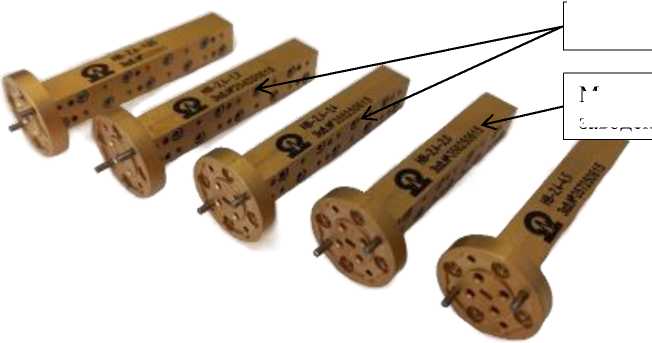

Рисунок 3 - Общий вид нагрузок волноводных с сечением волноводного тракта 11,0х5,5 с обозначением места пломбировки от несанкционированного доступа и заводского номера

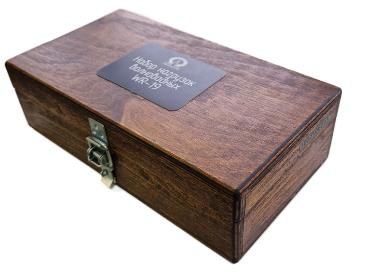

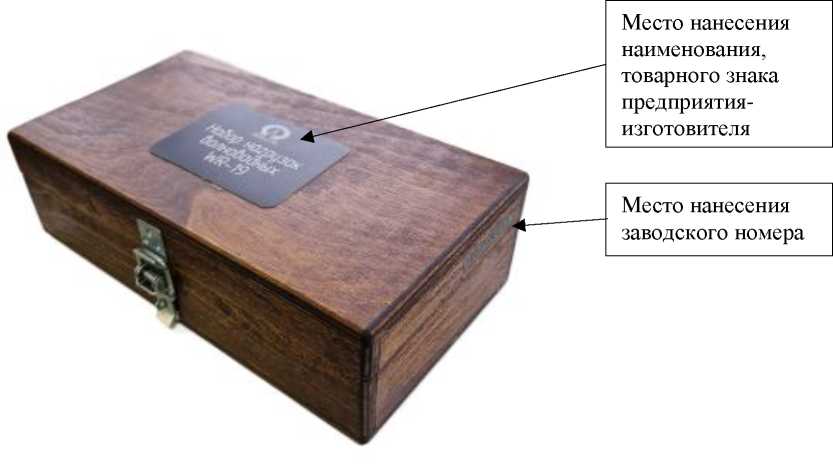

Рисунок 4 - Внешний вид набора нагрузок волноводных КНВ с обозначением наименования, товарного знака предприятия-изготовителя и заводского номера
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, ГГ ц, для присоединительных размеров фланцев волноводов прямоугольного сечения, мм: 90,0x45,0 |
от 2,14 до 3,20 |
|
72,0x34,0 |
от 2,59 до 3,94 |
|
58,0x25,0 |
от 3,20 до 4,80 |
|
48,0x24,0 |
от 3,94 до 5,64 |
|
40,0x20,0 |
от 4,80 до 6,85 |
|
35,0x15,0 |
от 5,64 до 8,15 |
|
28,5x12,6 |
от 6,85 до 9,93 |
|
23,0x10,0 |
от 8,15 до 12,05 |
|
17,0x8,0 |
от 11,55 до 16,66 |
|
16,0x8,0 |
от 12,05 до 17,44 |
|
11,0x5,5 |
от 17,44 до 25,95 |
|
7,2x3,4 |
от 25,95 до 37,50 |
|
5,2x2,6 |
от 37,50 до 53,57 |
|
3,6x1,8 |
от 53,57 до 78,33 |
|
2,4x1,2 |
от 78,33 до 118,10 |
|
1,6x0,8 |
от 118,10 до 178,40 |
|
86,360x43,180 (WR-340) |
от 2,20 до 3,30 |
|
72,140x34,040 (wR-284) |
от 2,60 до 3,95 |
|
58,170x29,080 (WR-229) |
от 3,30 до 4,90 |
|
47,549x22,149 (wR-187) |
от 3,95 до 5,85 |
|
40,386x20,193 (WR-159) |
от 4,90 до 7,05 |
|
34,849x15,799 (WR-137) |
от 5,85 до 8,20 |
|
28,499x12,624 (WR-112) |
от 7,05 до 10,00 |
|
25,908x12,954 (WR-102) |
от 7,00 до 11,00 |
|
22,860x10,160 (WR-90) |
от 8,20 до 12,40 |
|
19,050x9,525 (WR-75) |
от 10,00 до 15,00 |
|
15,799x7,899 (WR-62) |
от 12,40 до 18,00 |
|
12,954x6,477 (WR-51) |
от 15,00 до 22,00 |
|
10,668x4,318 (WR-42) |
от 18,00 до 26,50 |
|
8,636x4,318 (WR-34) |
от 22,00 до 33,00 |
|
7,1 12x3,556 (WR-28) |
от 26,50 до 40,00 |
|
5,690x2,845 (WR-22) |
от 33,00 до 50,00 |
|
4,775x2,388 (WR-19) |
от 40,00 до 60,00 |
|
3,759x1,880 (WR-15) |
от 50,00 до 75,00 |
|
3,0988x1,5494 (WR-12) |
от 60,00 до 90,00 |
|
2,540x1,270 (WR-10) |
от 75,00 до 110,00 |
|
2,032x1,016 (WR-8) |
от 90,00 до 140,00 |
|
1,651x0,8255 (WR-6) |
от 110,00 до 170,00 |
|
Наименование характеристики |
Значение |
|
Номинальные значения КСВН нагрузок (К) - нагрузка волноводная НВ-1,05 - нагрузка волноводная НВ-1,2 - нагрузка волноводная НВ-1,4 - нагрузка волноводная НВ-2,0 - нагрузка волноводная НВ-4,5 |
1,05 1,2 1,4 2,0 4,5 |
|
Диапазоны допустимых значений КСВН нагрузок: - нагрузка волноводная НВ-1,05 - нагрузка волноводная НВ-1,2 - нагрузка волноводная НВ-1,4 - нагрузка волноводная НВ-2,0 - нагрузка волноводная НВ-4,5 |
от 1,00 до 1,10 от 1,10 до 1,30 от 1,25 до 1,55 от 1,75 до 2,25 от 4,10 до 4,90 |
|
Пределы допускаемой относительной погрешности КСВН нагрузок (6 Кд), %: НВ-90-1,05, НВ-^-340-1,05 |
±0,6 |
|
НВ-90-1,2, НВ-^-340-1,2 |
±0,6 |
|
НВ-90-1,4, НВ^В-340-1,4 |
±0,7 |
|
НВ-90-2,0, НВ-WR-340-2,0 |
±0,9 |
|
НВ-90-4,5, ИБ^Е-340-4.5 |
±1,9 |
|
НВ-72-1,05, НВ-^-284-1,05 |
±0,7 |
|
НВ-72-1,2, НВ-^-284-1,2 |
±0,7 |
|
НВ-72-1,4, НВ-’№В-284-1,4 |
±0,7 |
|
НВ-72-2,0, НВ-WR-284-2,0 |
±1,0 |
|
НВ-72-4,5, НВ-'№Е-284-4.5 |
±2,1 |
|
НВ-58-1,05, НВ-№Я-229-1,05 |
±0,7 |
|
НВ-58-1,2, НВ^В-229-1,2 |
±0,7 |
|
НВ-58-1,4, НВ-№К-229-1,4 |
±0,8 |
|
НВ-58-2,0, НВ-WR-229-2,0 |
±1,0 |
|
НВ-58-4,5, НВ-№Е-229-4.5 |
±2,1 |
|
НВ-48-1,05, НВ-^-187-1,05 |
±0,7 |
|
НВ-48-1,2, НВ-№Е-187-1.2 |
±0,7 |
|
НВ-48-1,4, НВ-^-187-1,4 |
±0,8 |
|
НВ-48-2,0, НВ^В-187-2,0 |
±1,0 |
|
НВ-48-4,5, НВ-^-187-4,5 |
±2,2 |
|
НВ-40-1,05, НВ-^-159-1,05 |
±0,7 |
|
НВ-40-1,2, НВ-№Е-159-1.2 |
±0,8 |
|
НВ-40-1,4, НВ-^-159-1,4 |
±0,8 |
|
НВ-40-2,0, НВ^В-159-2,0 |
±1,1 |
|
НВ-40-4,5, НВ-^-159-4,5 |
±2,4 |
|
НВ-35-1,05, НВ-^-137-1,05 |
±0,7 |
|
НВ-35-1,2, НВ-^-137-1,2 |
±0,8 |
|
НВ-35-1,4, НВ-^-137-1,4 |
±0,8 |
|
НВ-35-2,0, НВ-^-137-2,0 |
±1,2 |
|
Наименование характеристики |
Значение |
|
НВ-35-4,5, HB-WR-137-4,5 |
±2,5 |
|
НВ-28,5-1,05, HB-WR-112-1,05, HB-WR-102-1,05 |
±0,8 |
|
НВ-28,5-1,2, HB-WR-112-1,2, HB-WR-102-1,2 |
±0,8 |
|
НВ-28,5-1,4, HB-WR-112-1,4, HB-WR-102-1,4 |
±0,9 |
|
HB-28,5-2,0, HB-WR-112-2,0, HB-WR-102-2,0 |
±1,2 |
|
HB-28,5-4,5, HB-WR-12-4,5, HB-WR-102-4,5 |
±2,7 |
|
HB-23-1,05, HB-WR-90-1,05, HB-WR-75-1,05 |
±0,8 |
|
HB-23-1,2, HB-WR-90-1,2, HB-WR-75-1,2 |
±0,8 |
|
HB-23-1,4, HB-WR-90-1,4, HB-WR-75-1,4 |
±0,9 |
|
НВ-23-2,0, HB-WR-90-2,0, HB-WR-75-2,0 |
±1,3 |
|
НВ-23-4,5, HB-WR-90-4,5, HB-WR-75-4,5 |
±2,9 |
|
НВ-17-1,05, HB-16-1,05, HB-WR-62-1,05 |
±0,8 |
|
НВ-17-1,2, HB-16-1,2, HB-WR-62-1,2 |
±0,9 |
|
HB-17-1,4, HB-16-1,4, HB-WR-62-1,4 |
±1,0 |
|
HB-17-2,0, HB-16-2,0, HB-WR-62-2,0 |
±1,3 |
|
НВ-17-4,5, HB-16-4,5, HB-WR-62-4,5 |
±3,0 |
|
HB-WR-51-1,05, HB-11-1,05, HB-WR-42-1,05 |
±0,8 |
|
HB-WR-51-1,2, HB-11-1,2, HB-WR-42-1,2 |
±0,9 |
|
HB-WR-51-1,4, HB-11-1,4, HB-WR-42-1,4 |
±1,0 |
|
HB-WR-51-2,0, HB-11-2,0, HB-WR-42-2,0 |
±1,4 |
|
HB-WR-51-4,5, HB-11-4,5, HB-WR-42-4,5 |
±3,1 |
|
HB-WR-34-1,05 |
±0,9 |
|
HB-WR-34-1,2 |
±0,9 |
|
HB-WR-34-1,4 |
±1,0 |
|
HB-WR-34-2,0 |
±1,5 |
|
HB-WR-34-4,5 |
±3,3 |
|
HB-7,2-1,05 |
±0,9 |
|
HB-7,2-1,2 |
±0,9 |
|
HB-7,2-1,4 |
±1,1 |
|
HB-7,2-2,0 |
±1,5 |
|
HB-7,2-4,5 |
±3,4 |
|
HB-WR-28-1,05 |
±0,9 |
|
HB-WR-28-1,2 |
±1,0 |
|
HB-WR-28-1,4 |
±1,1 |
|
HB-WR-28-2,0 |
±1,6 |
|
HB-WR-28-4,5 |
±3,6 |
|
HB-WR-22-1,05 |
±0,9 |
|
HB-WR-22-1,2 |
±1,0 |
|
HB-WR-22-1,4 |
±1,2 |
|
HB-WR-22-2,0 |
±1,7 |
|
HB-WR-22-4,5 |
±3,8 |
|
HB-5,2-1,05 |
±1,0 |
|
HB-5,2-1,2 |
±1,1 |
|
Наименование характеристики |
Значение |
|
НВ-5,2-1,4 |
±1,2 |
|
НВ-5,2-2,0 |
±1,7 |
|
НВ-5,2-4,5 |
±3,9 |
|
HB-WR-19-1,05 |
±1,0 |
|
HB-WR-19-1,2 |
±1,1 |
|
HB-WR-19-1,4 |
±1,3 |
|
HB-WR-19-2,0 |
±1,9 |
|
HB-WR-19-4,5 |
±4,3 |
|
HB-WR-15-1,05 |
±1,0 |
|
HB-WR-15-1,2 |
±1,2 |
|
HB-WR-15-1,4 |
±1,3 |
|
HB-WR-15-2,0 |
±1,9 |
|
HB-WR-15-4,5 |
±4,4 |
|
HB-3,6-1,05 |
±1,1 |
|
HB-3,6-1,2 |
±1,2 |
|
HB-3,6-1,4 |
±1,4 |
|
HB-3,6-2,0 |
±2,0 |
|
НВ-3,6-4,5 |
±4,7 |
|
HB-WR-12-1,05 |
±1,1 |
|
HB-WR-12-1,2 |
±1,3 |
|
HB-WR-12-1,4 |
±1,5 |
|
HB-WR-12-2,0 |
±2,2 |
|
HB-WR-12-4,5 |
±5,1 |
|
HB-WR-10-1,05 |
±1,2 |
|
HB-WR-10-1,2 |
±1,3 |
|
HB-WR-10-1,4 |
±1,6 |
|
HB-WR-10-2,0 |
±2,3 |
|
HB-WR-10-4,5 |
±5,5 |
|
HB-2,4-1,05 |
±1,3 |
|
HB-2,4-1,2 |
±1,4 |
|
НВ-2,4-1,4 |
±1,7 |
|
HB-2,4-2,0 |
±2,5 |
|
HB-2,4-4,5 |
±5,9 |
|
HB-WR-8-1,05 |
±1,3 |
|
HB-WR-8-1,2 |
±1,5 |
|
HB-WR-8-1,4 |
±1,8 |
|
HB-WR-8-2,0 |
±2,6 |
|
HB-WR-8-4,5 |
±6,2 |
|
HB-WR-6-1,05 |
±1,3 |
|
HB-WR-6-1,2 |
±1,5 |
|
HB-WR-6-1,4 |
±1,8 |
|
HB-WR-6-2,0 |
±2,7 |
|
HB-WR-6-4,5 |
±6,5 |
|
Наименование характеристики |
Значение |
|
НВ-1,6-1,05 |
±1,3 |
|
НВ-1,6-1,2 |
±1,6 |
|
НВ-1,6-1,4 |
±1,9 |
|
НВ-1,6-2,0 |
±2,8 |
|
НВ-1,6-4,5 |
±6,7 |
|
Пределы допускаемой абсолютной погрешности фазы коэффициента отражения нагрузок1, градус: |
± (180/n>arcsin(0,02^ Кп-|5Кд|/ (Кп2-1)) |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа |
от +15 до +25 не более 80 от 94 до 106 |
Знак утверждения типа
наносится на титульный лист паспорта типографическим или иным способом.
Комплектность
Таблица 4 - Состав комплекта нагрузок
|
Наименование |
Обозначение |
Количество |
|
1 Набор нагрузок волноводных КНВ-1,6 в составе: |
МФРН.411648.004 |
1 комплект* |
|
- нагрузка волноводная НВ-1,6-1,05 |
МФРН.411523.070 |
1 шт. |
|
- нагрузка волноводная НВ-1,6-1,2 |
МФРН.411523.070-01 |
1 шт. |
|
- нагрузка волноводная НВ-1,6-1,4 |
МФРН.411523.070-02 |
1 шт. |
|
- нагрузка волноводная НВ-1,6-2,0 |
МФРН.411523.070-03 |
1 шт. |
|
- нагрузка волноводная НВ-1,6-4,5 |
МФРН.411523.070-04 |
1 шт. |
|
- упаковка |
МФРН.411965.012 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
2 Набор нагрузок волноводных КНВ-2,4 в составе: |
МФРН.411648.004-1 |
1 комплект* |
|
- нагрузка волноводная НВ-2,4-1,05 |
МФРН.411523.070-05 |
1 шт. |
|
- нагрузка волноводная НВ-2,4-1,2 |
МФРН.411523.070-06 |
1 шт. |
|
- нагрузка волноводная НВ-2,4-1,4 |
МФРН.411523.070-07 |
1 шт. |
|
- нагрузка волноводная НВ-2,4-2,0 |
МФРН.411523.070-08 |
1 шт. |
|
- нагрузка волноводная НВ-2,4-4,5 |
МФРН.411523.070-09 |
1 шт. |
|
- упаковка |
МФРН.411965.012-01 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
|
Наименование |
Обозначение |
Количество |
|
3 Набор нагрузок волноводных КНВ-3,6 в составе: |
МФРН.411648.004-02 |
1 комплект* |
|
- нагрузка волноводная НВ-3,6-1,05 |
МФРН.411523.070-10 |
1 шт. |
|
- нагрузка волноводная НВ-3,6-1,2 |
МФРН.411523.070-11 |
1 шт. |
|
- нагрузка волноводная НВ-3,6-1,4 |
МФРН.411523.070-12 |
1 шт. |
|
- нагрузка волноводная НВ-3,6-2,0 |
МФРН.411523.070-13 |
1 шт. |
|
- нагрузка волноводная НВ-3,6-4,5 |
МФРН.411523.070-14 |
1 шт. |
|
- упаковка |
МФРН.411965.012-02 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
4 Набор нагрузок волноводных КНВ-5,2 в составе: |
МФРН.411648.004-03 |
1 комплект* |
|
- нагрузка волноводная НВ-5,2-1,05 |
МФРН.411523.070-15 |
1 шт. |
|
- нагрузка волноводная НВ-5,2-1,2 |
МФРН.411523.070-16 |
1 шт. |
|
- нагрузка волноводная НВ-5,2-1,4 |
МФРН.411523.070-17 |
1 шт. |
|
- нагрузка волноводная НВ-5,2-2,0 |
МФРН.411523.070-18 |
1 шт. |
|
- нагрузка волноводная НВ-5,2-4,5 |
МФРН.411523.070-19 |
1 шт. |
|
- упаковка |
МФРН.411965.012-02 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
5 Набор нагрузок волноводных КНВ-7,2 в составе: |
МФРН.411648.004-04 |
1 комплект* |
|
- нагрузка волноводная НВ-7,2-1,05 |
МФРН.411523.073 |
1 шт. |
|
- нагрузка волноводная НВ-7,2-1,2 |
МФРН.411523.073-01 |
1 шт. |
|
- нагрузка волноводная НВ-7,2-1,4 |
МФРН.411523.073-02 |
1 шт. |
|
- нагрузка волноводная НВ-7,2-2,0 |
МФРН.411523.073-03 |
1 шт. |
|
- нагрузка волноводная НВ-7,2-4,5 |
МФРН.411523.073-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.022 |
12 шт. |
|
- штифт |
МГФК.758343.032 |
4 шт. |
|
- гайка М3-6Н-А2 ГОСТ 15523-70 |
- |
15 шт. |
|
- шайба A 3.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МГФК.411965.019 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
6 Набор нагрузок волноводных КНВ-11 в составе: |
МФРН.411648.004-05 |
1 комплект* |
|
- нагрузка волноводная НВ-11-1,05 |
МФРН.411523.064 |
1 шт. |
|
- нагрузка волноводная НВ-11-1,2 |
МФРН.411523.064-01 |
1 шт. |
|
- нагрузка волноводная НВ-11-1,4 |
МФРН.411523.064-02 |
1 шт. |
|
- нагрузка волноводная НВ-11-2,0 |
МФРН.411523.064-03 |
1 шт. |
|
- нагрузка волноводная НВ-11-4,5 |
МФРН.411523.064-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.022 |
8 шт. |
|
- штифт |
МГФК.758343.032 |
4 шт. |
|
- гайка М3-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A 3.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.015-01 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
|
Наименование |
Обозначение |
Количество |
|
7 Набор нагрузок волноводных КНВ-16 в составе: |
МФРН.411648.004-06 |
1 комплект* |
|
- нагрузка волноводная НВ-16-1,05 |
МФРН.411523.074 |
1 шт. |
|
- нагрузка волноводная НВ-16-1,2 |
МФРН.411523.074-01 |
1 шт. |
|
- нагрузка волноводная НВ-16-1,4 |
МФРН.411523.074-02 |
1 шт. |
|
- нагрузка волноводная НВ-16-2,0 |
МФРН.411523.074-03 |
1 шт. |
|
- нагрузка волноводная НВ-16-4,5 |
МФРН.411523.074-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.023 |
8 шт. |
|
- штифт |
МГФК.758343.032-01 |
4 шт. |
|
- гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A 3.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411523.074 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
8 Набор нагрузок волноводных КНВ-17 в составе: |
МФРН.411648.004-07 |
1 комплект* |
|
- нагрузка волноводная НВ-17-1,05 |
МФРН.411523.075 |
1 шт. |
|
- нагрузка волноводная НВ-17-1,2 |
МФРН.411523.075-01 |
1 шт. |
|
- нагрузка волноводная НВ-17-1,4 |
МФРН.411523.075-02 |
1 шт. |
|
- нагрузка волноводная НВ-17-2,0 |
МФРН.411523.075-03 |
1 шт. |
|
- нагрузка волноводная НВ-17-4,5 |
МФРН.411523.075-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.023 |
8 шт. |
|
- штифт |
МГФК.758343.032-01 |
4 шт. |
|
- гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.017-03 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
9 Набор нагрузок волноводных КНВ-23 в составе: |
МФРН.411648.004-08 |
1 комплект* |
|
- нагрузка волноводная НВ-23-1,05 |
МФРН.411523.076 |
1 шт. |
|
- нагрузка волноводная НВ-23-1,2 |
МФРН.411523.076-01 |
1 шт. |
|
- нагрузка волноводная НВ-23-1,4 |
МФРН.411523.076-02 |
1 шт. |
|
- нагрузка волноводная НВ-23-2,0 |
МФРН.411523.076-03 |
1 шт. |
|
- нагрузка волноводная НВ-23-4,5 |
МФРН.411523.076-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.023 |
8 шт. |
|
- штифт |
МГФК.758343.032-01 |
4 шт. |
|
- гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.019 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
|
Наименование |
Обозначение |
Количество |
|
10 Набор нагрузок волноводных КНВ-28,5 в составе: |
МФРН.411648.004-09 |
1 комплект* |
|
- нагрузка волноводная НВ-28,5-1,05 |
МФРН.411523.077 |
1 шт. |
|
- нагрузка волноводная НВ-28,5-1,2 |
МФРН.411523.077-01 |
1 шт. |
|
- нагрузка волноводная НВ-28,5-1,4 |
МФРН.411523.077-02 |
1 шт. |
|
- нагрузка волноводная НВ-28,5-2,0 |
МФРН.411523.077-03 |
1 шт. |
|
- нагрузка волноводная НВ-28,5-4,5 |
МФРН.411523.077-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.023 |
8 шт. |
|
- штифт |
МГФК.758343.032-01 |
4 шт. |
|
- гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.021 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
11 Набор нагрузок волноводных КНВ-35 в составе: |
МФРН.411648.004-10 |
1 комплект* |
|
- нагрузка волноводная НВ-35-1,05 |
МФРН.411523.078 |
1 шт. |
|
- нагрузка волноводная НВ-35-1,2 |
МФРН.411523.078-01 |
1 шт. |
|
- нагрузка волноводная НВ-35-1,4 |
МФРН.411523.078-02 |
1 шт. |
|
- нагрузка волноводная НВ-35-2,0 |
МФРН.411523.078-03 |
1 шт. |
|
- нагрузка волноводная НВ-35-4,5 |
МФРН.411523.078-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.023 |
8 шт. |
|
- штифт |
МГФК.758343.032-01 |
4 шт. |
|
- гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.023 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
12 Набор нагрузок волноводных КНВ-40 в составе: |
МФРН.411648.004-11 |
1 комплект* |
|
- нагрузка волноводная НВ-40-1,05 |
МФРН.411523.079 |
1 шт. |
|
- нагрузка волноводная НВ-40-1,2 |
МФРН.411523.079-01 |
1 шт. |
|
- нагрузка волноводная НВ-40-1,4 |
МФРН.411523.079-02 |
1 шт. |
|
- нагрузка волноводная НВ-40-2,0 |
МФРН.411523.079-03 |
1 шт. |
|
- нагрузка волноводная НВ-40-4,5 |
МФРН.411523.079-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.024 |
12 шт. |
|
- штифт |
МГФК.758343.032-03 |
4 шт. |
|
- гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
12 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
12 шт. |
|
- упаковка |
МФРН.411965.025 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
|
Наименование |
Обозначение |
Количество |
|
13 Набор нагрузок волноводных КНВ-48 в составе: |
МФРН.411648.004-12 |
1 комплект* |
|
- нагрузка волноводная НВ-48-1,05 |
МФРН.411523.080 |
1 шт. |
|
- нагрузка волноводная НВ-48-1,2 |
МФРН.411523.080-01 |
1 шт. |
|
- нагрузка волноводная НВ-48-1,4 |
МФРН.411523.080-02 |
1 шт. |
|
- нагрузка волноводная НВ-48-2,0 |
МФРН.411523.080-03 |
1 шт. |
|
- нагрузка волноводная НВ-48-4,5 |
МФРН.411523.080-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.024 |
12 шт. |
|
- штифт |
МГФК.758343.032-03 |
4 шт. |
|
- гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
12 шт. |
|
- шайба A5.04.016 ГОСТ 10450-78 |
- |
12 шт. |
|
- упаковка |
МФРН.411965.027 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
14 Набор нагрузок волноводных КНВ-58 в составе: |
МФРН.411648.004-13 |
1 комплект* |
|
- нагрузка волноводная НВ-58-1,05 |
МФРН.411523.081 |
1 шт. |
|
- нагрузка волноводная НВ-58-1,2 |
МФРН.411523.081-01 |
1 шт. |
|
- нагрузка волноводная НВ-58-1,4 |
МФРН.411523.081-02 |
1 шт. |
|
- нагрузка волноводная НВ-58-2,0 |
МФРН.411523.081-03 |
1 шт. |
|
- нагрузка волноводная НВ-58-4,5 |
МФРН.411523.081-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.024 |
12 шт. |
|
- штифт |
МГФК.758343.032-03 |
4 шт. |
|
- гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
12 шт. |
|
- шайба A5.04.016 ГОСТ 10450-78 |
- |
12 шт. |
|
- упаковка |
МФРН.411965.027-02 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
15 Набор нагрузок волноводных КНВ-72 в составе: |
МФРН.411648.004-14 |
1 комплект* |
|
- нагрузка волноводная НВ-72-1,05 |
МФРН.411523.082 |
1 шт. |
|
- нагрузка волноводная НВ-72-1,2 |
МФРН.411523.082-01 |
1 шт. |
|
- нагрузка волноводная НВ-72-1,4 |
МФРН.411523.082-02 |
1 шт. |
|
- нагрузка волноводная НВ-72-2,0 |
МФРН.411523.082-03 |
1 шт. |
|
- нагрузка волноводная НВ-72-4,5 |
МФРН.411523.082-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.025 |
16 шт. |
|
- штифт |
МГФК.758343.032-03 |
4 шт. |
|
- гайка М8-6Н-А2 ГОСТ 15523-70 |
- |
16 шт. |
|
- шайба A8.04.016 ГОСТ 10450-78 |
- |
16шт. |
|
- упаковка |
МФРН.411965.029 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
|
Наименование |
Обозначение |
Количество |
|
16 Набор нагрузок волноводных КНВ-90 в составе: |
МФРН.411648.004-15 |
1 комплект* |
|
- нагрузка волноводная НВ-90-1,05 |
МФРН.411523.083 |
1 шт. |
|
- нагрузка волноводная НВ-90-1,2 |
МФРН.411523.083-01 |
1 шт. |
|
- нагрузка волноводная НВ-90-1,4 |
МФРН.411523.083-02 |
1 шт. |
|
- нагрузка волноводная НВ-90-2,0 |
МФРН.411523.083-03 |
1 шт. |
|
- нагрузка волноводная НВ-90-4,5 |
МФРН.411523.083-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.025 |
16 шт. |
|
- штифт |
МГФК.758343.032-03 |
4 шт. |
|
- гайка М8-6Н-А2 ГОСТ 15523-70 |
- |
16 шт. |
|
- шайба A8.04.016 ГОСТ 10450-78 |
- |
16шт. |
|
- упаковка |
МФРН.411965.029-01 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
17 Набор нагрузок волноводных KHB-WR-6 в составе: |
МФРН.411648.004-16 |
1 комплект* |
|
- нагрузка волноводная HB-WR-6-1,05 |
МФРН.411523.067 |
1 шт. |
|
- нагрузка волноводная HB-WR-6-1,2 |
МФРН.411523.067-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-6-1,4 |
МФРН.411523.067-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-6-2,0 |
МФРН.411523.067-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-6-4,5 |
МФРН.411523.067-04 |
1 шт. |
|
- упаковка |
МФРН.411965.012-04 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
18 Набор нагрузок волноводных KHB-WR-8 в составе: |
МФРН.411648.004-17 |
1 комплект* |
|
- нагрузка волноводная HB-WR-8-1,05 |
МФРН.411523.067-05 |
1 шт. |
|
- нагрузка волноводная HB-WR-8-1,2 |
МФРН.411523.067-06 |
1 шт. |
|
- нагрузка волноводная HB-WR-8-1,4 |
МФРН.411523.067-07 |
1 шт. |
|
- нагрузка волноводная HB-WR-8-2,0 |
МФРН.411523.067-08 |
1 шт. |
|
- нагрузка волноводная HB-WR-8-4,5 |
МФРН.411523.067-09 |
1 шт. |
|
- упаковка |
МФРН.411965.012-05 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
19 Набор нагрузок волноводных KHB-WR-10 в составе: |
МФРН.411648.004-18 |
1 комплект* |
|
- нагрузка волноводная HB-WR-10-1,05 |
МФРН.411523.067-10 |
1 шт. |
|
- нагрузка волноводная HB-WR-10-1,2 |
МФРН.411523.067-11 |
1 шт. |
|
- нагрузка волноводная HB-WR-10-1,4 |
МФРН.411523.067-12 |
1 шт. |
|
- нагрузка волноводная HB-WR-10-2,0 |
МФРН.411523.067-13 |
1 шт. |
|
- нагрузка волноводная HB-WR-10-4,5 |
МФРН.411523.067-14 |
1 шт. |
|
- упаковка |
МФРН.411965.012-06 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
|
Наименование |
Обозначение |
Количество |
|
20 Набор нагрузок волноводных KHB-WR-12 в составе: |
МФРН.411648.004-19 |
1 комплект* |
|
- нагрузка волноводная HB-WR-12-1,05 |
МФРН.411523.067-15 |
1 шт. |
|
- нагрузка волноводная HB-WR-12-1,2 |
МФРН.411523.067-16 |
1 шт. |
|
- нагрузка волноводная HB-WR-12-1,4 |
МФРН.411523.067-17 |
1 шт. |
|
- нагрузка волноводная HB-WR-12-2,0 |
МФРН.411523.067-18 |
1 шт. |
|
- нагрузка волноводная HB-WR-12-4,5 |
МФРН.411523.067-19 |
1 шт. |
|
- упаковка |
МФРН.411965.012-07 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
21 Набор нагрузок волноводных KHB-WR-15 в составе: |
МФРН.411648.004-20 |
1 комплект* |
|
- нагрузка волноводная HB-WR-15-1,05 |
МФРН.411523.067-20 |
1 шт. |
|
- нагрузка волноводная HB-WR-15-1,2 |
МФРН.411523.067-21 |
1 шт. |
|
- нагрузка волноводная HB-WR-15-1,4 |
МФРН.411523.067-22 |
1 шт. |
|
- нагрузка волноводная HB-WR-15-2,0 |
МФРН.411523.067-23 |
1 шт. |
|
- нагрузка волноводная HB-WR-15-4,5 |
МФРН.411523.067-24 |
1 шт. |
|
- упаковка |
МФРН.411965.012-08 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
22 Набор нагрузок волноводных KHB-WR-19 в составе: |
МФРН.411648.004-21 |
1 комплект* |
|
- нагрузка волноводная HB-WR-19-1,05 |
МФРН.411523.068 |
1 шт. |
|
- нагрузка волноводная HB-WR-19-1,2 |
МФРН.411523.068-1 |
1 шт. |
|
- нагрузка волноводная HB-WR-19-1,4 |
МФРН.411523.068-2 |
1 шт. |
|
- нагрузка волноводная HB-WR-19-2,0 |
МФРН.411523.068-3 |
1 шт. |
|
- нагрузка волноводная HB-WR-19-4,5 |
МФРН.411523.068-4 |
1 шт. |
|
- упаковка |
МФРН.411965.013 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
23 Набор нагрузок волноводных KHB-WR-22 в составе: |
МФРН.411648.004-22 |
1 комплект* |
|
- нагрузка волноводная HB-WR-22-1,05 |
МФРН.411523.068-5 |
1 шт. |
|
- нагрузка волноводная HB-WR-22-1,2 |
МФРН.411523.068-6 |
1 шт. |
|
- нагрузка волноводная HB-WR-22-1,4 |
МФРН.411523.068-7 |
1 шт. |
|
- нагрузка волноводная HB-WR-22-2,0 |
МФРН.411523.068-8 |
1 шт. |
|
- нагрузка волноводная HB-WR-22-4,5 |
МФРН.411523.068-9 |
1 шт. |
|
- упаковка |
МФРН.411965.013-01 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
24 Набор нагрузок волноводных KHB-WR-28 в составе: |
МФРН.411648.004-23 |
1 комплект* |
|
- нагрузка волноводная HB-WR-28-1,05 |
МФРН.411523.148 |
1 шт. |
|
- нагрузка волноводная HB-WR-28-1,2 |
МФРН.411523.148-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-28-1,4 |
МФРН.411523.148-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-28-2,0 |
МФРН.411523.148-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-28-4,5 |
МФРН.411523.148-04 |
1 шт. |
|
- упаковка |
МФРН.411965.015-02 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
|
Наименование |
Обозначение |
Количество |
|
25 Набор нагрузок волноводных KHB-WR-34 в составе: |
МФРН.411648.004-24 |
1 комплект* |
|
- нагрузка волноводная HB-WR-34-1,05 |
МФРН.411523.096 |
1 шт. |
|
- нагрузка волноводная HB-WR-34-1,2 |
МФРН.411523.096-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-34-1,4 |
МФРН.411523.096-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-34-2,0 |
МФРН.411523.096-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-34-4,5 |
МФРН.411523.096-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.022 |
8 шт. |
|
- штифт |
МГФК.758343.033 |
4 шт. |
|
- гайка М3-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A3.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.015-03 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
26 Набор нагрузок волноводных KHB-WR-42 в составе: |
МФРН.411648.004-25 |
1 комплект* |
|
- нагрузка волноводная HB-WR-42-1,05 |
МФРН.411523.097 |
1 шт. |
|
- нагрузка волноводная HB-WR-42-1,2 |
МФРН.411523.097-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-42-1,4 |
МФРН.411523.097-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-42-2,0 |
МФРН.411523.097-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-42-4,5 |
МФРН.411523.097-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.026 |
8 шт. |
|
- штифт |
МГФК.758343.033 |
4 шт. |
|
- гайка М3-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A3.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.015-04 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
27 Набор нагрузок волноводных KHB-WR-51 в составе: |
МФРН.411648.004-26 |
1 комплект* |
|
- нагрузка волноводная HB-WR-51-1,05 |
МФРН.411523.098 |
1 шт. |
|
- нагрузка волноводная HB-WR-51-1,2 |
МФРН.411523.098-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-51-1,4 |
МФРН.411523.098-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-51-2,0 |
МФРН.411523.098-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-51-4,5 |
МФРН.411523.098-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.027 |
8 шт. |
|
- штифт |
МГФК.758343.033 |
4 шт. |
|
- гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.017 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
|
Наименование |
Обозначение |
Количество |
|
28 Набор нагрузок волноводных KHB-WR-62 в составе: |
МФРН.411648.004-27 |
1 комплект* |
|
- нагрузка волноводная HB-WR-62-1,05 |
МФРН.411523.099 |
1 шт. |
|
- нагрузка волноводная HB-WR-62-1,2 |
МФРН.411523.099-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-62-1,4 |
МФРН.411523.099-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-62-2,0 |
МФРН.411523.099-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-62-4,5 |
МФРН.411523.099-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.027 |
8 шт. |
|
- штифт |
МГФК.758343.033 |
4 шт. |
|
- гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.017-01 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
29 Набор нагрузок волноводных KHB-WR-75 в составе: |
МФРН.411648.004-28 |
1 комплект* |
|
- нагрузка волноводная HB-WR-75-1,05 |
МФРН.411523.100 |
1 шт. |
|
- нагрузка волноводная HB-WR-75-1,2 |
МФРН.411523.100-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-75-1,4 |
МФРН.411523.100-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-75-2,0 |
МФРН.411523.100-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-75-4,5 |
МФРН.411523.100-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.027 |
8 шт. |
|
- штифт |
МГФК.758343.033 |
4 шт. |
|
- гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.019-01 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
30 Набор нагрузок волноводных KHB-WR-90 в составе: |
МФРН.411648.004-29 |
1 комплект* |
|
- нагрузка волноводная HB-WR-90-1,05 |
МФРН.411523.101 |
1 шт. |
|
- нагрузка волноводная HB-WR-90-1,2 |
МФРН.411523.101-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-90-1,4 |
МФРН.411523.101-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-90-2,0 |
МФРН.411523.101-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-90-4,5 |
МФРН.411523.101-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.028 |
8 шт. |
|
- штифт |
МГФК.758343.033 |
4 шт. |
|
- гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.019-02 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
|
Наименование |
Обозначение |
Количество |
|
31 Набор нагрузок волноводных KHB-WR-102 в составе: |
МФРН.411648.004-30 |
1 комплект* |
|
- нагрузка волноводная HB-WR-102-1,05 |
МФРН.411523.102 |
1 шт. |
|
- нагрузка волноводная HB-WR-102-1,2 |
МФРН.411523.102-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-102-1,4 |
МФРН.411523.102-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-102-2,0 |
МФРН.411523.102-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-102-4,5 |
МФРН.411523.102-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.028 |
8 шт. |
|
- штифт |
МГФК.758343.033 |
4 шт. |
|
- гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.021-01 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
32 Набор нагрузок волноводных KHB-WR-112 в составе: |
МФРН.411648.004-31 |
1 комплект* |
|
- нагрузка волноводная HB-WR-112-1,05 |
МФРН.411523.103 |
1 шт. |
|
- нагрузка волноводная HB-WR-112-1,2 |
МФРН.411523.103-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-112-1,4 |
МФРН.411523.103-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-112-2,0 |
МФРН.411523.103-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-112-4,5 |
МФРН.411523.103-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.028 |
8 шт. |
|
- штифт |
МГФК.758343.033 |
4 шт. |
|
- гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
- упаковка |
МФРН.411965.021-02 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
33 Набор нагрузок волноводных KHB-WR-137 в составе: |
МФРН.411648.004-32 |
1 комплект* |
|
- нагрузка волноводная HB-WR-137-1,05 |
МФРН.411523.104 |
1 шт. |
|
- нагрузка волноводная HB-WR-137-1,2 |
МФРН.411523.104-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-137-1,4 |
МФРН.411523.104-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-137-2,0 |
МФРН.411523.104-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-137-4,5 |
МФРН.411523.104-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.029 |
12 шт. |
|
- штифт |
МГФК.758343.033-01 |
4 шт. |
|
- гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
12 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
12 шт. |
|
- упаковка |
МФРН.411965.023-01 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
|
Наименование |
Обозначение |
Количество |
|
34 Набор нагрузок волноводных KHB-WR-159 в составе: |
МФРН.411648.004-33 |
1 комплект* |
|
- нагрузка волноводная HB-WR-159-1,05 |
МФРН.411523.105 |
1 шт. |
|
- нагрузка волноводная HB-WR-159-1,2 |
МФРН.411523.105-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-159-1,4 |
МФРН.411523.105-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-159-2,0 |
МФРН.411523.105-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-159-4,5 |
МФРН.411523.105-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.029 |
12 шт. |
|
- штифт |
МГФК.758343.033-01 |
4 шт. |
|
- гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
12 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
12 шт. |
|
- упаковка |
МФРН.411965.025-01 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
35 Набор нагрузок волноводных KHB-WR-187 в составе: |
МФРН.411648.004-34 |
1 комплект* |
|
- нагрузка волноводная HB-WR-187-1,05 |
МФРН.411523.106 |
1 шт. |
|
- нагрузка волноводная HB-WR-187-1,2 |
МФРН.411523.106-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-187-1,4 |
МФРН.411523.106-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-187-2,0 |
МФРН.411523.106-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-187-4,5 |
МФРН.411523.106-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.029 |
16 шт. |
|
- штифт |
МГФК.758343.033-01 |
4 шт. |
|
- гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
16 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
16 шт. |
|
- упаковка |
МФРН.411965.027-01 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
36 Набор нагрузок волноводных KHB-WR-229 в составе: |
МФРН.411648.004-35 |
1 комплект* |
|
- нагрузка волноводная HB-WR-229-1,05 |
МФРН.411523.107 |
1 шт. |
|
- нагрузка волноводная HB-WR-229-1,2 |
МФРН.411523.107-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-229-1,4 |
МФРН.411523.107-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-229-2,0 |
МФРН.411523.107-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-229-4,5 |
МФРН.411523.107-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.030 |
20 шт. |
|
- штифт |
МГФК.758343.033-01 |
4 шт. |
|
- гайка М6-6Н-А2 ГОСТ 15523-70 |
- |
20 шт. |
|
- шайба A4.04.016 ГОСТ 10450-78 |
- |
20 шт. |
|
- упаковка |
МФРН.411965.027-03 |
1 шт. |
|
- паспорт |
МФРН.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
|
Наименование |
Обозначение |
Количество |
|
37 Набор нагрузок волноводных KHB-WR-284 в составе: |
МФРH.411648.004-36 |
1 комплект* |
|
- нагрузка волноводная HB-WR-284-1,05 |
МФРH.411523.108 |
1 шт. |
|
- нагрузка волноводная HB-WR-284-1,2 |
МФРH.411523.108-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-284-1,4 |
МФРH.411523.108-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-284-2,0 |
МФРH.411523.108-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-284-4,5 |
МФРH.411523.108-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.030 |
20 шт. |
|
- штифт |
МГФК.758343.033-01 |
4 шт. |
|
- гайка М6-6Н-А2 ГОСТ 15523-70 |
- |
20 шт. |
|
- шайба A6.04.016 ГОСТ 10450-78 |
- |
20 шт. |
|
- упаковка |
МФРH.411965.029-03 |
1 шт. |
|
- паспорт |
МФРH.411648.004ПС |
1 шт. |
|
38 Набор нагрузок волноводных KHB-WR-340 в составе: |
МФРH.411648.004-37 |
1 комплект* |
|
- нагрузка волноводная HB-WR-340-1,05 |
МФРH.411523.109 |
1 шт. |
|
- нагрузка волноводная HB-WR-340-1,2 |
МФРH.411523.109-01 |
1 шт. |
|
- нагрузка волноводная HB-WR-340-1,4 |
МФРH.411523.109-02 |
1 шт. |
|
- нагрузка волноводная HB-WR-340-2,0 |
МФРH.411523.109-03 |
1 шт. |
|
- нагрузка волноводная HB-WR-340-4,5 |
МФРH.411523.109-04 |
1 шт. |
|
- винт установочный |
МГФК.758126.030 |
20 шт. |
|
- штифт |
МГФК.758343.033-01 |
4 шт. |
|
- гайка М6-6Н-А2 ГОСТ 15523-70 |
- |
20 шт. |
|
- шайба A6.04.016 ГОСТ 10450-78 |
- |
20 шт. |
|
- упаковка |
МФРЫ.411965.029-02 |
1 шт. |
|
- паспорт |
МФРЫ.411648.004ПС |
1 шт. |
|
* - комплектуется по запросу | ||
Сведения о методах измерений
приведены в пункте 6.3 «Порядок работы» документа МФРН.411648.004 ПС «Комплект нагрузок волноводных КНВ. Паспорт».
Нормативные документы
Приказ Росстандарта № 1796 от 05.08.2024 Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц
МФРН.411648.004ТУ «Комплекты нагрузок волноводных КНВ. Технические условия»
Смотрите также
