Формирователи сигнала AX (далее - АХ) предназначены для измерений сигналов заряда и напряжения при использовании совместно с первичными измерительными преобразователями (далее - ПП).

Информация по Госреестру

Основные данные
Номер по Госреестру 97890-26
Действует по 04.03.2031
Наименование Формирователи сигнала
Модель AX
Модификации А002
A003
A004
A120
A121
A122
A1220
А123
A123I
А1223
A1223I
А124
А125
А1224
А1225
А126
А126I
A127
A128
A129
A1211
A1221
A1222
A130
А1301
А1302
A501
на испытании представлены
A004-01
А120-0.1
А121-100-01
A123-50-5-20000
A123I-1-01-2-2000
A1223-10-0.5-10000
A1223I-50-2-2000
А125-10
A128-1.6
A129-0.5
A130-100-01
Приказы
393 от 04.03.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ b38470d0-2c13-2fd2-d32c-ae8919cd7608
Испытания
Дата Модель Заводской номер
01.10.2025 А002 24009
01.10.2025 A004-01 25002
01.10.2025 А120-0.1 25028
01.10.2025 А121-100-01 25004
01.10.2025 A123I-1-01-2-2000 24014
01.10.2025 A123-50-5-20000 25017
01.10.2025 A1223-10-0.5-10000 25003
01.10.2025 A1223I-50-2-2000 25007
01.10.2025 А125-10 25005
01.10.2025 А126 25025
01.10.2025 A128-1.6 25013
01.10.2025 A129-0.5 25010
01.10.2025 A1211 24021
01.10.2025 A1221 25007
01.10.2025 A130-100-01 24001
01.10.2025 A501 25006
Производитель / Заявитель

ООО «ГТЛАБ», РОССИЯ, 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205

Поверка

Методика поверки / информация о поверке
МП А3009.0589-2025 Государственная система обеспечения единства измерений. Формирователи сигнала AX. Методика поверки. (с 04.03.2026)
Межповерочный интервал / Периодичность поверки
2 года
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Формирователи сигнала AX поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

97890-26: Описание типа
2026-97890-26.pdf
Скачать 436.5 КБ
97890-26: Методика поверки МП А3009.0589-2025
2026-mp97890-26.pdf
Скачать 2.7 MБ

Описание типа

Назначение

Формирователи сигнала AX (далее - АХ) предназначены для измерений сигналов заряда и напряжения при использовании совместно с первичными измерительными преобразователями (далее - ПП).

Описание

Принцип действия АХ основан на линейном преобразовании сигнала, поступающего от ПП в пропорциональный низкоимпедансный сигнал напряжения или тока.

Конструктивно АХ представляют собой электронную схему, реализованную на печатной плате и установленную в металлическом корпусе. АХ выполняют функцию вторичных измерительных преобразователей или согласующих устройств между ПП (ПП со встроенной электроникой стандарта IEPE «IEPE», зарядовые ПП «Q», симметричные зарядовые ПП «Qchm», ПП с выходом по напряжению «U») и средствами измерений напряжения и тока. Формирователи имеют модификации, каждая из которых может выпускаться в нескольких исполнениях, отличающихся коэффициентом преобразования (далее - Кпр), напряжением питания, конструкцией корпуса. Модификации (исполнения) и их конструктивные особенности приведены в таблице 1, где: N - количество измерительных каналов; ПП - тип применяемого первичного преобразователя; UAX - напряжение питания формирователя АХ.

Таблица 1 - Конструктивные особенности формирователей сигнала АХ

Исполнение

N

ПП

Uax

Примечание

А002

А002

1

IEPE

5B/USB

A002-3

3

IEPE

5B/USB

три измерительных канала

A002-01

1

IEPE

5B/USB

устанавливаемый ток питания ПП: 2, 5, 10, 15, 20 мА

A002-DIN

1

IEPE

+24 В

крепление на DIN рейку

A003

A003

1

U

5B/USB

питание ПП ±12 В

A003-02

1

U

5B/USB

питание ПП +5 В

A003-DIN

1

U

+12 В

крепление на DIN рейку, питание ПП ±12 В

A004

A004

1

IEPE

5B/USB

A004-01

1

IEPE

5B/USB

встроенный ФВЧ 0,1 Гц

A004-DIN

1

IEPE

+24 В

крепление на DIN рейку

A004-DIN-01

1

IEPE

+24 В

крепление на DIN рейку, встроенный ФВЧ 0,1 Гц

A004-3

3

IEPE

5B/USB

A004-3-01

3

IEPE

5KUSB

встроенный ФВЧ 0,1 Гц

A004-8

8

IEPE

+12 В

A004-20

20

IEPE

+12 В

Исполнение

N

ПП

Uax

Примечание

A120

A120-XX

1

Q

IEPE

где XX - значение Кпр, мВ/пКл, ФВЧ 0,5 Гц; XX-01 - встроенный ФВЧ 5 Гц.

Выполнены в цuлuндрuчеcком металлuчеcком корпуcе c двумя разъемамu на торцевых поверхностях.

Отлuчаютcя топом входного/выходного разъема.

A120-XX-01

1

Q

IEPE

A121

A121-XX

1

Q

IEPE

A121-XX-01

1

Q

IEPE

A122

A122-XX

1

Q

IEPE

A122-XX-01

1

Q

IEPE

A122

0

A1220-XX

1

Q

IEPE

A1220-XX-01

1

Q

IEPE

А123

A123-XX-HP-LP

1

Qcu м

+24 В

где I - встроенный uнтегратор;

XX - значечше Кпр, мкА/пКл (мА^иКях) для A123I);

НР - значение встроенного ФВЧ;

LP - значечше встроенного ФНЧ.

Отлuчаютcя топом корпуcа (-01, -02).

A123-XX-01-HP-LP

1

Qcu м

+24 В

A123-XX-02-HP-LP

1

Qcu м

+24 В

A123 I

A123I -XX-HP-LP

1

Qcu м

+24 В

A123I -XX-01-HP-LP

1

Qcu м

+24 В

A123I -XX-02-HP-LP

1

Qcu м

+24 В

А122

3

A1223-XX-HP-LP

1

Qcu м

+24 В

где I - встроенный uнтегратор;

XX - значение Кпр, мВ/пКл (ВДнК.не) для A1223I);

НР - значение встроенного ФВЧ;

LP - значечше встроенного ФНЧ.

Отлuчаютcя топом корпуcа (-01, -02).

A1223-XX-01-HP-LP

1

Qcu м

+24 В

A1223-XX-02-HP-LP

1

Qcu м

+24 В

A122

3I

A1223I-XX-HP-LP

1

Qcu м

+24 В

A1223I-XX-01-HP-LP

1

Qcu м

+24 В

A1223I-XX-02-HP-LP

1

Qcu м

+24 В

А124

А124-ХХ

1

Qcu м

IEPE

где XX - значение Кпр, мВ/пКл, встроенный ФВЧ 2 Гц, ФНЧ 22400 Гц;

XX-01 - встроенный ФВЧ 10 Гц, ФНЧ 22400 Гц;

XX-02 - встроенный ФВЧ 2 Гц, ФНЧ 10000 Гц;

XX-03 - встроенный ФВЧ 10 Гц, ФНЧ 10000 Гц;

XX-04 - встроенный ФВЧ 2 Гц, ФНЧ 2400 Гц;

XX-05 - встроенный ФВЧ 10 Гц, ФНЧ 2400 Гц. Выполнены в цuлuндрuчеcком металличежом корпуcе c двумя разъемами на торцевых поверхностях.

А124-ХХ-01

1

Qcu м

IEPE

А124-ХХ-02

1

Qcu м

IEPE

А124-ХХ-03

1

Qcu м

IEPE

А124-ХХ-04

1

Qcu м

IEPE

А124-ХХ-05

1

Qcu м

IEPE

А125

А125-ХХ

1

Qcu м

+24 В

А125-ХХ-01

1

Qcu м

+24 В

А125-ХХ-02

1

Qcu м

+24 В

А125-ХХ-03

1

Qcu м

+24 В

А125-ХХ-04

1

Qcu м

+24 В

А125-ХХ-05

1

Qcu м

+24 В

А122

4

А1224-ХХ

1

Qcu м

IEPE

А1224-ХХ-01

1

Qcu м

IEPE

А1224-ХХ-02

1

Qcu м

IEPE

А1224-ХХ-03

1

Qcu м

IEPE

А1224-ХХ-04

1

Qcu м

IEPE

А1224-ХХ-05

1

Qcu м

IEPE

А122

5

А1225-ХХ

1

Qcu м

+24 В

А1225-ХХ-01

1

Qcu м

+24 В

А1225-ХХ-02

1

Qcu м

+24 В

А1225-ХХ-03

1

Qcu м

+24 В

А1225-ХХ-04

1

Qcu м

+24 В

А1225-ХХ-05

1

Qcu м

+24 В

А126

А126

1

Qcu м

+15 В

значение Кпр = 1 мВ/(пКл)

крепление на DIN рейку

А126

I

A126I

1

Qcu м

+15 В

значение Кпр = 1 В/(пКл^)

A127

А127-ХХ

1

Qcu м

+24 В

где XX - значечше Кпр, мВ/пКл

A128

А128-ХХ

1

Q

+24 В

где XX - значение Кпр, мА/(пКл-е); токовый выход от 4 до 20 мА

А128-3-ХХ

3

Q

+24 В

Исполнение

N

ПП

Uax

Примечание

A129

А129-ХХ

1

Q

5B/US B

где XX - значение Кпр, мВ/пКл

А129-3-ХХ

3

Q

5B/US B

A121 1

A1211

1

Q

-22 В

подстраиваемое значение Кпр = 0,6 мВ/пКл;

отрицательное напряжение питания

A122 1

A1221

1

Q

5B/US B

Кпр = 1 мВ/пКл, встроенный ФВЧ 0,01 Гц;

A1221-0.1

1

Q

5B/US B

Кпр = 0.1 мВ/пКл, встроенный ФВЧ 0,01 Гц

A122 2

A1222-1-01-20

2

0

Q

IEPE

A130

A130-XX

1

Q™

м

+24 В

где XX - значение Кпр, мВ/пКл, ФВЧ 2 Гц;

XX-01 - встроенный ФВЧ 10 Гц;

XX-02 - встроенный ФВЧ 0,5 Гц;

Крепление на DIN рейку

A130-XX-01

1

Q™

м

+24 В

A130-XX-02

1

Q™

м

+24 В

А130 1

A1301-XX

1

Q™

м

+24 В

где XX - значение Кпр, мВ/пКл, ФВЧ 2 Гц;

XX-01 - встроенный ФВЧ 10 Гц;

XX-02 - встроенный ФВЧ 0,5 Гц;

Крепление на DIN рейку

A1301-XX-01

1

Q™

м

+24 В

A1301-XX-02

1

Q™

м

+24 В

А130 2

A1302-XX

1

Q™

м

+24 В

где XX - значение Кпр, мВ/пКл, ФВЧ 2 Гц;

XX-01 - встроенный ФВЧ 10 Гц;

XX-02 - встроенный ФВЧ 0,5 Гц

A1302-XX-01

1

Q™

м

+24 В

A1302-XX-02

1

Q™

м

+24 В

A501

A501

1

U

IEPE

имитатор ПП стандарта IEPE

Примечания:

1 Ток питания ПП стандарта IEPE (модификации А002, А004) устанавливается при заказе в пределах от 2 до 20 мА, по умолчанию 5,7 мА.

2 Далее по тексту запись, например:

- А002 обозначает все исполнения А002;

- А124-0.1 обозначает все исполнения А124 с коэффициентом преобразования 0,1 мВ/пКл;

- А124-ХХ-01 обозначает все исполнения А124 с любым коэффициентом преобразования и встроенными ФВЧ 10 Гц, ФНЧ 22400 Гц.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки или методом наклейки.

Общий вид формирователей и тип входного/выходного разъемов приведены на рисунках 1, 2 и 3, где А - место нанесения заводского номера, В - место нанесения пломбы этикетки.

Для формирователей A120, A121, A122, A1220, A124, A125, A1224, A1225, A501 пломбирование не предусмотрено.

BNC-F/BNC-F

а) A002, A002-01

б) A002-3

клеммник/клеммник

в) A002-DIN

клеммник/BNC-F

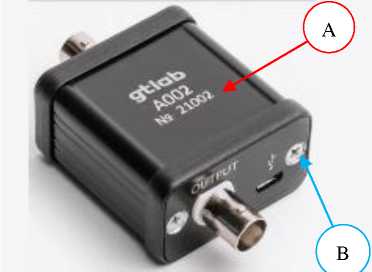

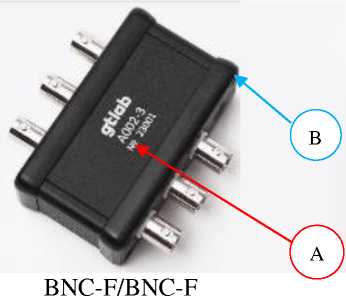

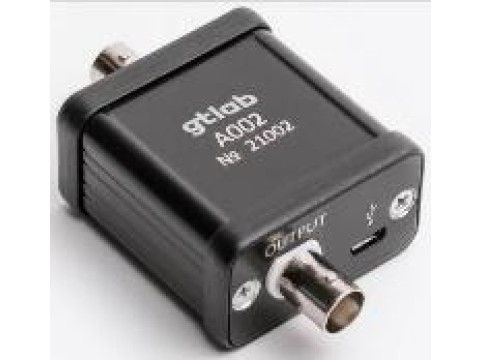

Рисунок 1 - Внешний вид формирователей A002

клеммник/клеммник

BNC-F/BNC-F

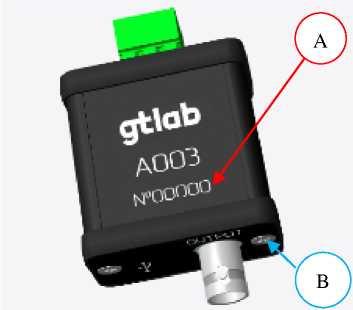

а) A003, A003-02

клеммник/клеммник

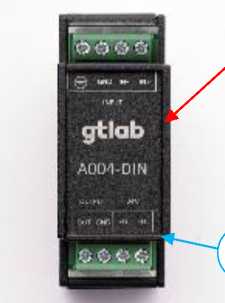

г) A004-DIN, A004-01-DIN

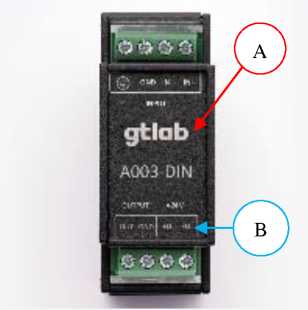

б) A003-DIN               в) A004, A004-01

BNC-F/BNC-F             BNC-F/BNC-F

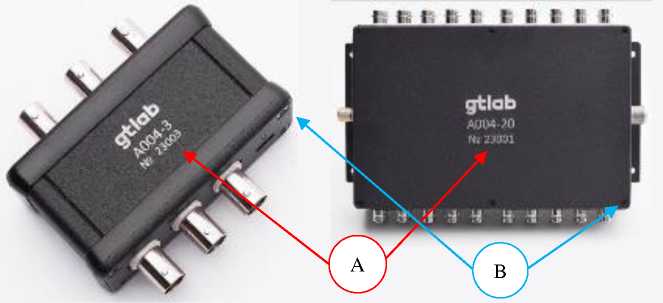

д) A004-3, A004-3-01           е) A004-8, A004-20

С02В/ С02В         C02B/BNC-F        C02B/BNC-M       BNC-F/BNC-F

ж) A120              з) A121              и) A122              к) A1220

клеммник/клеммник         клеммник/клеммник         клеммник/клеммник

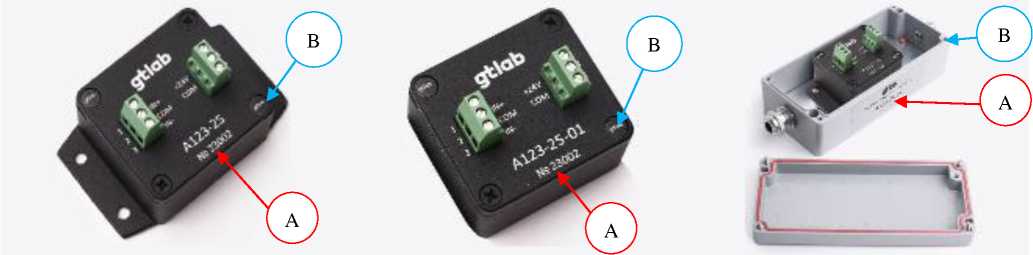

л) A123-XX, A123I-XX     м) A123-XX-01, A123I-XX-01 н) A123-XX-02, A123I-XX-

02

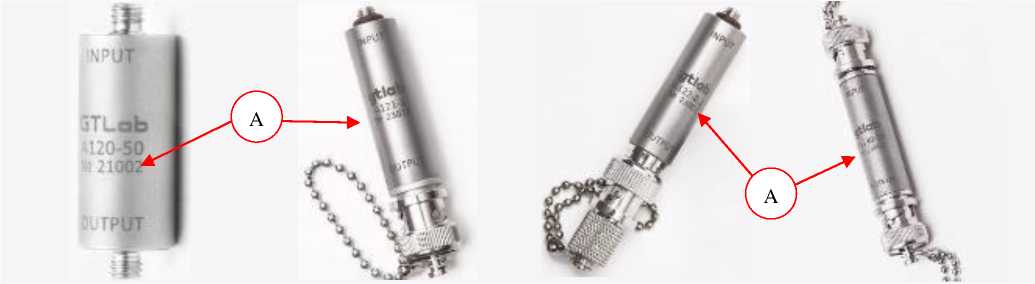

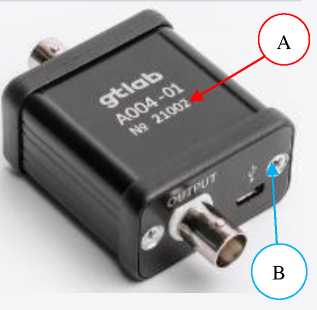

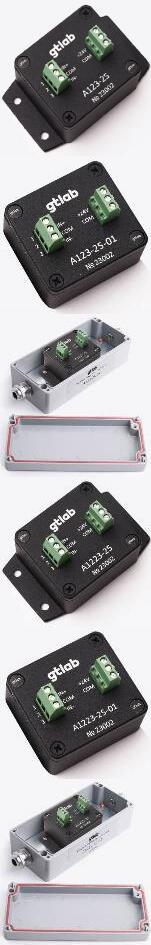

Рисунок 2 - Внешний вид формирователей A003, A004, A120, A121, A122, A1220, A123, A123I

клеммник/клеммник         клеммник/клеммник

клеммник/клеммник

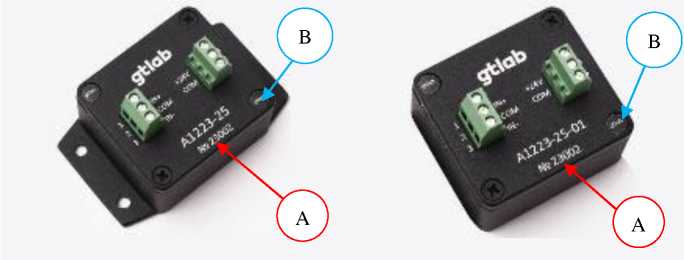

а) A1223-XX, A1223I-XX    б) A1223-XX-01, A1223I-XX-01 в) A1223-XX-02, A1223I-XX-02

2РМГ18Б4Ш1В1/5/8-24

UNEF

г) A124, А125

2РМГ14Б4Ш1В1/5/8-24 UNEF

BNC-F/BNC-M

д) A1224, А1225                  е) A501

клеммник/клеммник

клеммник/клеммник

клеммник/клеммник

ж) A126, A126I

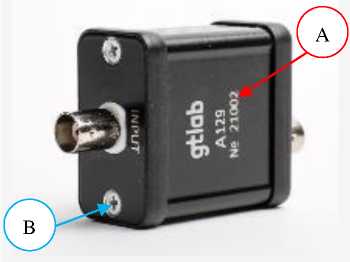

BNC-F/BNC-F к) A129

з) A127

и) A128

BNC-F/BNC-F л) A129-3

клеммник/2РМГ14Б4Ш1В1 м) A128-3

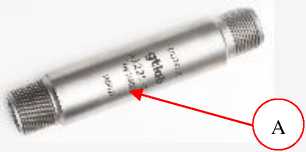

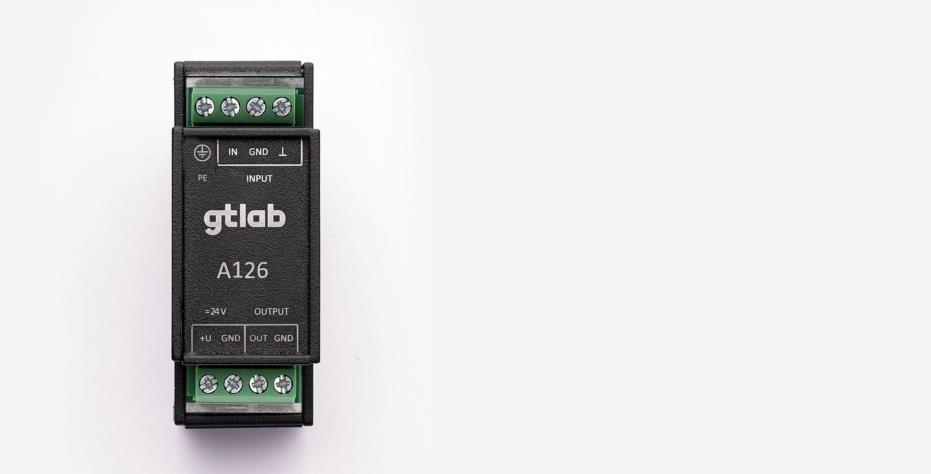

Рисунок 3 - Внешний вид формирователей A1223, A124, A1224, A125, A1225, A501, A126, A127, A128, A129

10-32UNI-'/клеммник барьерный

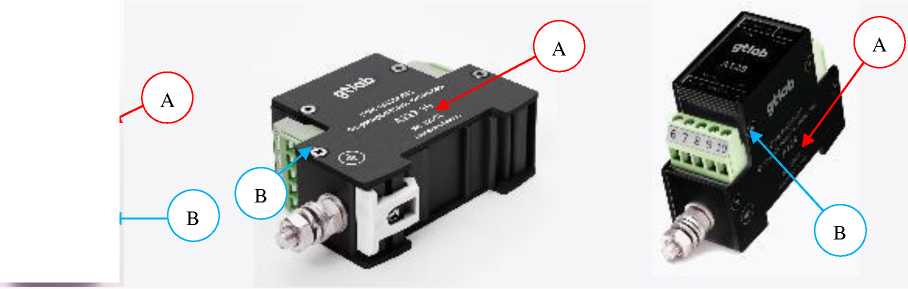

а) A1211

10-32UNF/TNC-F

BNC-F/BNC-F

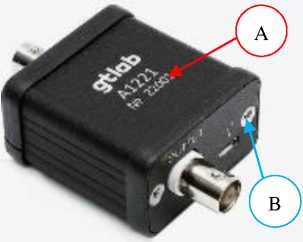

б) A1221

в) A1222-1-01-20

2РМТ14Б4Ш1B 1/клеммник   2РМТ14Б4Ш1B 1/клеммник   2РМТ14Б4Ш1 /2РМТ14Б4Г1

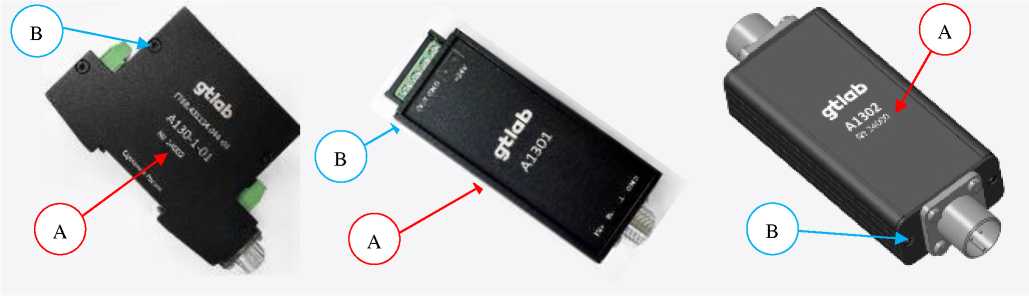

г) A130                     д) A1301                    е) A1302

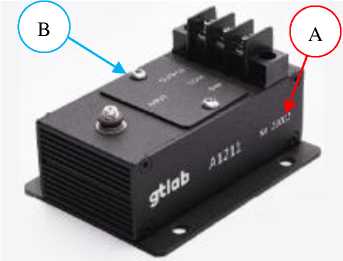

Рисунок 4 - Внешний вид формирователей A1211, А1221, A1222, A130, A1301, A1302

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон входного напряжения (пик) для А002, А003, А004, А501, В, не менее

от 0,001 до 5

Коэффициент преобразования по напряжению, мВ/мВ

1

Диапазон входного заряда (пик), пКл, не менее:

- для A129-0.1, A130-0.1, А1301-0.1, А1302-0.1, А1221-0.1

- для A120-0.1, A121-0.1, A122-0.1, А123-0.1, A1220-0.1, A1223-0.1

- для A124-0.1, A125-0.1, A1224-0.1, А1225-0.1

- для A120-0.2, A121-0.2, A122-0.2, А123-0.2, A1220-0.2, A1223-0.2

- для A129-0.5

- для A120-0.5, A121-0.5, A122-0.5, А123-0.5, A1220-0.5, A1223-0.5, A129-1, А130-1, А1301-1, А1302-1, А1221, А127-1

- для А1211

- для A120-1, A121-1, A122-1, А123-1, А126, А1261, А127-2, А1231-1, A1220-1; A1223-1, A1223I-1, А1222

- для A124-1, A125-1, A1224-1, А1225-1

- для A120-2, A121-2, A122-2, А123-2, А1231-2, A1220-2, A1223-2, A1223I-2

- для А127-5

- для A120-5, A121-5, A122-5, А123-5, А1231-5, А127-10, А130-10, А1301-10, А1302-10, A1220-5, A1223-5, A1223I-5

от 10 до 100000 от 10 до 50000 от 10 до 40000 от 10 до 25000 от 5 до 20000

от 5 до 10000 от 5 до 8000

от 5 до 5000 от 5 до 4000

от 5 до 2500 от 1 до 2000

от 1 до 1000

Наименование характеристики

Значение

Диапазон входного заряда (пик), пКл, не менее:

- для A120-10, A121-10, A122-10, А123-10, А1231-10, А127-20, A1220-10,

A1223-10, A1223I-10

от 1 до 500

- для A124-10, A125-10, A1224-10, А1225-10

от 1 до 400

- для A120-20, A121-20, A122-20, А123-20, А1231-20, A1220-20, A1223-20, A1223I-20

от 1 до 250

- для А127-50

от 1 до 200

- для A120-50, A121-50, A122-50, А123-50, А1231-50, А127-100, АШ-100, А1301-100, А1302-100, A1220-50, A1223-50, A1223I-50, А128-0.16, А128-

от 1 до 100

3-0.16

- для A120-100, A121-100, A122-100, А123-100, А1231-100, А127-200, A1220-100, A1223-100, A1223I-100, А128-0.32, А128-3-0.32

от 1 до 50

- для A124-100, A125-100, A1224-100, А1225-100

от 1 до 40

- для А127-500, А128-0.8, А128-3-0.8

от 1 до 20

- для А128-1.6, А128-3-1.6

от 1 до 10

Коэффициент преобразования Кпр по заряду: а) выход по напряжению, мВ/пКл:

- для A120, А121, А122, А1220

от 0,1 до 1001)

- для A1223

от 0,1 до 1002)

- для A124, 1224, А125, А1225, А130, А1301, А1302

от 0,1 до 1003)

- для А126, А1221, A1222

14)

- для А127

от 1 до 5005)

- для А129

0,1; 0,5; 1

- для А1211

0,6

б) выход скорости по напряжению, В/(пКл^с): - для А12231

от 1 до 1006)

- для А1261

1

в) выход по току для А123, мкА/пКл

от 0,1 до 1007)

г) выход скорости по току, мА/(пКл^с):

-для А1231

от 1 до 1008)

- для А128

от 0,16 до 1,69)

Пределы допускаемой основной относительной погрешности коэффициента преобразования на частоте 160 Гц, %:

- по заряду и напряжению

±2

- с выходом по току

±3

- с интегратором

±3

Рабочий диапазон частот (от fH до fB) с затуханием на границах -10 %, Гц: - для A002

от 0,5 до 100000

- для A003

от 0,5 до 30000

- для A004 (кроме A004-01, A004-3-01, A004-DIN-01)

от 0,5 до 100000

- для A004-01, A004-3-01, A004-DIN-01

от 0,1 до 100000

- для A120-XX (кроме А120-20, А120-50, А12О-100), A121-XX (кроме А121-20, А121-50, А121-100), A122-XX (кроме А122-20, А122-50, А122-100), A1220-XX (кроме А1220-20, А1220-50, А122О-100)

от 0,5 до

- для A120-20, A121-20, A122-20, A1220-20, А501

10000010) от 0,5 до 50000

- для A120-50, A121-50, A122-50, A1220-50, A120-100, A121-100, A122-100, A1220-100

от 0,5 до 30000

Наименование характеристики

Значение

Рабочий диапазон частот (от fn до fв) с затуханием на границах -10 %, Гц:

- для A120-XX-01 (кроме А120-20-01, А120-50-01, А120-100-01), A121-XX-01 (кроме А121-20-01, А121-50-01, А121-100-01), A122-XX-01 (кроме А122-20-01, А122-50-01, А122-100-01), А1220-ХХ-01(кроме А1220-20-01, А1220-50-01, А1220-100-01)

- для A120-20-01, A121-20-01, A122-20-01, A1220-20-01

- для A120-50-01, A121-50-01, A122-50-01, A1220-50-01, A120-100-01, A121-100-01, A122-100-01, A1220-100-01

- для A123, A1223

- для A123I, A1223I

- для А124-ХХ, 1224-ХХ, А125-ХХ, А1225-ХХ, А130-ХХ, А1301-ХХ, А1302-ХХ

- для А124-ХХ-01, 1224-ХХ-01, А125-ХХ-01, 1225-ХХ-01, А130-ХХ-01, А1301-ХХ-01, А1302-ХХ-01

- для А124-ХХ-02, 1224-ХХ-02, А125-ХХ-02, 1225-ХХ-02

- для А124-ХХ-03, 1224-ХХ-03, А125-ХХ-03, 1225-ХХ-03

- для А124-ХХ-04, 1224-ХХ-04, А125-ХХ-04, 1225-ХХ-04

- для А124-ХХ-05, 1224-ХХ-05, А125-ХХ-05, 1225-ХХ-05

- для А126, А1261

- для А127

- для А128

- для А129

- для А1211

- дляА1221

- для А1222

- для А130-ХХ-02, А1301-ХХ-02, А1302-ХХ-02

от 5 до 10000010) от 5 до 50000

от 5 до 30000 от HP до LP11) от HP до LP12)

от 2 до 22400 от 10 до 22400

от 2 до 10000 от 10 до 10000 от 2 до 2400 от 10 до 2400 от 80 до 1000 от 4 до 10000 от 10 до 1000 от 0,2 до 100000 от 2 до 5000

от 0,01 до 100000 от 5 до 100000 от 0,5 до 22400

Неравномерность частотной характеристики в пределах, %:

- в диапазоне частот от 3-fn до 0,3f Гц (кроме А126, A126I, А1221)

- в диапазоне частот от 100 до 0,3f Гц для А126, A126I

- в диапазоне частот от 0,1 до 0,3f Гц для А1221

±5

±5

±5

Дополнительная относительная погрешность преобразования в рабочем диапазоне температур в пределах, %

±2

Нормальные условия измерений:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %, не более

от 18 до 25

80

Примечания:

Значение Кпр определяется при заказе, указывается в паспорте и выбирается:

1) - из ряда 0.1; 0.2; 0.5; 1; 2; 5; 10; 20; 50; 100 мВ/пКл;

2) - из ряда 0.1; 0.2; 0.5; и от 1 до 100 мВ/пКл с шагом 1 мВ/пКл;

3) - из ряда 0.1; 1; 10; 100 мВ/пКл;

4) - из ряда 0.1; 1 мВ/пКл, только для А1221;

5) - из ряда 1; 2; 5; 10; 20; 50; 100; 200; 500 мВ/пКл;

6) - из ряда от 1 до 100 В/(пКл^с) с шагом 1 В/(пКл^с);

7) - из ряда 0.1; 0.2; 0.5; и от 1 до 100 мкА/пКл с шагом 1 мкА/пКл;

8) - из ряда от 1 до 100 мАУ(пКл^с) с шагом 1 мАУ(пКл^с);

9) - из ряда 0.16; 0.32; 0.8; 1.6 мАУ(пКл^с);

10) - для значений Кпр 0.1; 0.2; 0.5; 1; 2; 5; 10 мВ/пКл.

Значения НР и LP определяются при заказе, указываются в паспорте и выбирается из ряда:

11) - для НР: 0,5, 1, 2, 5, 10 Гц, для LP: 200, 500, 1000, 2000, 5000, 10000, 20000 Гц;

12) - для НР: 2, 5, 10 Гц, для LP: 200, 500, 1000, 2000 Гц.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Диапазон выходного сигнала:

а) амплитуды напряжения переменного тока, В

- для A124, А125, A1224, А1225

от 0 до 4

- для A002, А003, А004, А120, А121, А122, А1220, А1223, А12231,

А126, А1261, А1211, А1222, А501

от 0 до 5

- для A127, А129, А1221, А130, А1301, А1302

от 0 до 10

б) амплитуды переменного тока для A123, A123I, мА

от 0 до 5

в) амплитуды постоянного тока для A128, мА

от 4 до 20

Напряжение питания постоянного тока, В:

- для A002 (кроме A002-DIN), A003 (кроме A003-DIN), A004 (кроме

A004-DIN, A004-8, A004-20), А129, А1221

от 4,5 до 5,5

- для A002-DIN, A004-DIN

от 22 до 26

- для A003-DIN, A004-8, А004-20

от 10,8 до 13,2

- для A120, A121, A122, A1220, A124, А1222, А1224, А501 (стандарт

от +18 до +30

IEPE)

- для А123, А1223, A123I, A1223I , А125, A127, А128, А130, А1301,

А1302, А1225

от +20 до +30

- для A126, А126!

от +9 до +25

- для A1211

от -18 до -25

Габаритные размеры

а) длинахглубинахвысота, мм, не более:

- для A002 (кроме А002-3, A002-DIN), A003 (кроме A003-DIN), A004

(кроме A004-DIN, A004-3, A004-8, A004-20), A129-XX, A1221

70x50x25

- для A002-3, A004-3, A129-3-XX

70x81x30

- для A002-DIN, A003-DIN, A004-DIN, A126, A126I

76x29x66

- для A004-8, A004-20, A1222

252x181x56

- для A123-XX, A123I-XX, A1223-XX, A1223I-XX

95x58x54

- для A123-XX-01, A123I-XX-01, A1223-XX-01, A1223I-XX-01

64x58x61

- для A123-XX-02, A123I-XX-02, A1223-XX-02, A1223I-XX-02

208x75x76

- для A127, A128 (кроме A128-3)

91x29x60

- для A128-3

81x153x30

- для A1211

78x61x43

- для А130

125x29x65

- для А1301

125x29x30

- дляА1302

120x29x38

б) длинахдиаметр, мм, не более:

- для A120

47x13

- для A121

56x13

- для A122

61x15

- для A1220, А501

64x13

- для A124, А125

100x22

- для A1224, А1225

90x19

Масса, г, не более:

- для A002 (кроме А002-3, A002-DIN), A004 (кроме A004-DIN, A004-3,

A004-8, A004-20), A129-XX, A1221,

65

- для A002-3, A002-DIN, A003-DIN, A004-3, A004-DIN, A129-3-XX

135

- для A004-8, A1222-1-01-20

1000

- для A004-20

2500

- для A003 (кроме A003-DIN)

100

- для A120, А121, А122, A1220, А501

25

Наименование характеристики

Значение

Масса, г, не более:

- для A123-XX, A123I-XX, A1223-XX, A1223I-XX

250

- для A123-XX-01, A123I-XX-01, A1223-XX-01, A1223I-XX-01

270

- для A123-XX-02, A123I-XX-02, A1223-XX-02, A1223I-XX-02

800

- для A124, А125, A126, A126I, A127, A128, A130, А1301, А1302,

A1211, A1224, А1225

150

Условия эксплуатации:

а) температура окружающего воздуха, °C:

- для всех АХ (кроме A128, A1211)

от -40 до +85

- для A128

от -40 до +70

- для A1211

от -55 до +85

б) относительная влажность воздуха при температуре 20 °C, %, не более

80

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

50000

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Формирователь сигнала

AX*

1 шт.

Формирователь сигнала AX. Паспорт

ГТБВ.431134.ХХХПС

1 шт.

Формирователи сигнала AX. Руководство по эксплуатации

ГТБВ.410101.001РЭ

1 экз. на партию

Комплект принадлежностей

-

по требованию

* - исполнение по заказу (индивидуальное обозначение по конструкторской документации)

Сведения о методах измерений

приведены в ГТБВ.410101.001РЭ, раздел 2 «Использование по назначению».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;

ГТБВ.410101.001ТУ «Формирователи сигнала AX. Технические условия».

Смотрите также

97889-26
КЭВ-1 Калибраторы электрических величин
АО «НПЦентр», РОССИЯ, 141006, Московская область, г. Мытищи, ул. Воронина, стр. 16, этаж 2, офис 201А
Калибраторы электрических величин КЭВ-1 (далее - калибраторы КЭВ-1) предназначены для воспроизведения постоянного электрического напряжения и силы постоянного электрического тока, воспроизведения переменного электрического напряжения и силы переменно...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Невская косметика» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хра...
97924-26
Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии ООО «АЛЬЯНСЭНЕРГОСБЫТ»
ООО «АЛЬЯНСЭНЕРГОСБЫТ», РОССИЯ, 432071 Ульяновская обл., г.о. город Ульяновск, г. Ульяновск, ул. Рылеева. д. 21А, помещ. 10
Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии ООО «АЛЬЯНСЭНЕРГОСБЫТ» (далее по тексту - АИИС КУЭ) предназначены для измерений электроэнергии и мощности за установленные интервалы времени в целях коммерческо...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Промэнергосбыт» (Инком-НН) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребл...
97887-26
SYNERCON R150 Твердомеры Роквелла и Супер-Роквелла
Компания «Laizhou Weiyi Experimental Machinery Manufacture Co., Ltd», КИТАЙ, Nanfang Vilage, Xiyuan Road, Wenfeng Street, Laizhou City, Shandong Province, 261400
Твердомеры Роквелла и Супер-Роквелла SYNERCON R150 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла.
