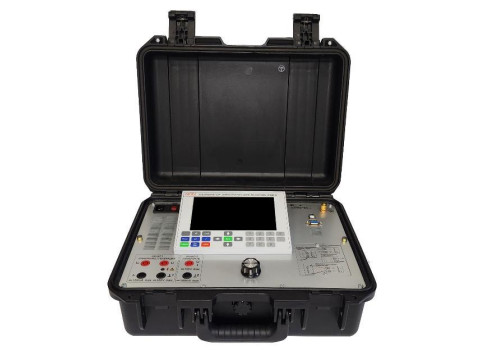

Калибраторы-измерители электрических величин КЭВ-2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

main.hex

Номер версии (идентификационный номер) ПО

не ниже 901

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Наименование характеристики

Значение

Диапазон воспроизведений и измерений напряжения постоянного тока, В

от МС) 1 до 100

Пределы допускаемого значения основной абсолютной погрешности воспроизведений и измерений напряжения постоянного тока, В

± (0,1-10-2-Ux + 1 е.м.р.)

Диапазон воспроизведений и измерений силы постоянного тока, А

от 1'10 5 до 0,12

Пределы допускаемого значения основной абсолютной погрешности воспроизведений и измерений силы постоянного тока, А

± (0,1-10-2-1х + 2 е.м.р.)

Предельные нагрузочные характеристики для верхних пределов воспроизводимых напряжения и силы тока: для предела 1 В максимальный ток нагрузки, мА для предела 50 В максимальный ток нагрузки, мА для предела 100 В максимальный ток нагрузки, мА для предела 30 мА максимальное напряжение на нагрузке, В для предела 120 мА максимальное напряжение на нагрузке, В

10

30

30

16,5

16,5

Примечания:

их - значение воспроизводимого или измеряемого напряжения постоянного тока, В;

1х — значение воспроизводимой или измеряемой силы постоянного тока, А;

е.м.р. - единица младшего разряда на соответствующем пределе

Наименование характеристики

Значение

По рабочим и предельным условиям эксплуатации в части климатических воздействий КЭВ-2 соответствует требованиям группы 3 ГОСТ 22261-94 со следующими значениями воздействующих факторов:

- повышенная температура среды рабочая, °С

+40

- повышенная температура среды предельная, °С

+50

- пониженная температура среды рабочая, °С

+5

- пониженная температура среды предельная, °С

-50

- изменение температуры среды, °С

от -50 до +50

- повышенная рабочая относительная влажность воздуха при температуре +30 °С, %, не более

90

- повышенная предельная относительная влажность воздуха при температуре +30 °С, %, не более

95

- пониженное атмосферное давление: рабочее, Па (мм рт. ст.)

6-104(450)

предельное, Па (мм рт. ст.)

2,3-104(170)

- повышенное рабочее атмосферное давление, Па (мм рт. ст.)

10,4-104 (780)

Параметры сети электропитания: - напряжение переменного тока, В

от 198 до 242

- частота переменного тока, Гц

от 49 до 51

- коэффициент искажения синусоидальности формы кривой, %, не более

5

- питание от встроенного источника постоянного тока (аккумуляторов)

есть

Изоляция выдерживает без пробоя и поверхностного перекрытия испытательные напряжения постоянного тока в нормальных условиях:

- между замкнутыми контактами сетевого разъема, с одной стороны, и замкнутыми корпусами интерфейсов RS-232, USB, корпусом КЭВ-2, с другой стороны, кВ

2,1

- между замкнутыми выходными и входными клеммами напряжения, с одной стороны, и корпусами интерфейсов RS-232, USB, корпусом КЭВ-2, с другой стороны, кВ

0,5

Электрическое сопротивление изоляции между замкнутыми контактами сетевого разъема КЭВ-2 и его корпусом:

- в нормальных условиях применения, МОм, не менее

20

- при повышенной температуре окружающего воздуха, МОм, не менее

5

- при повышенной влажности, МОм, не менее

1

Электрическое сопротивление между внешним зажимом (контактом) защитного заземления и корпусом, Ом, не более

0,1

Полная мощность, потребляемая от сети питания переменного тока:

- при работе, В^А, не более

35

- во время зарядки, В^А, не более

60

Уровень индустриальных помех, создаваемых на сетевых зажимах, и уровень излучаемых индустриальных помех не превышает норм установленных для оборудования класса

Б по ГОСТ Р 30805.22-

2013

Наименование характеристики

Значение

Показатели надежности:

- средняя наработка на отказ, ч, не менее

15000

- коэффициент готовности, не менее

0,95

- вероятность безотказной работы за время непрерывной работы, не менее

0,95

- гамма-процентный ресурс при доверительной вероятности Y = 0,95, ч, не менее

10000

- гамма-процентный срок службы при доверительной вероятности y = 0,95, лет, не менее

15

- гамма-процентный срок сохраняемости при доверительной вероятности у = 0,95:

для отапливаемых хранилищ, лет, не менее

10

для неотапливаемых хранилищ, лет, не менее

5

- среднее время восстановления, ч, не более

3

КЭВ-2 обеспечивает работу с интерфейсами USB и RS-232.

При работе с интерфейсом RS-232:

- скорость приема и передачи, бод (бит/с)

9600

- биты данных, бит

8

- бит четность

отсутствует

- сигнал «стоп», бит

1

- управление потоком

нет

- уровень сигналов на нагрузке 3 кОм, В, не менее

5

КЭВ-2 обеспечивает изменение устанавливаемого значения напряжения или силы тока с дискретностью не хуже единицы младшего разряда в диапазоне, %, от выбранного предела

от 0 до 105

КЭВ-2 по предельным условиям транспортирования в части механических воздействий соответствует требованиям группы 3 ГОСТ 22261-94, ГОСТ Р 51371-99 (без предъявления требований работы на ходу в рабочих условиях) со следующими значениями воздействующих факторов: - механические удары многократного действия с пиковым ударным ускорением 150 м/с2 (15g) и длительностью действия ударного ускорения, мс

от 5 до 10

- синусоидальная вибрация с амплитудой ускорения 19,6 м/с2 (2g) в диапазоне частот, Гц

от 5 до 200

- предельные условия транспортирования с максимальным ускорением 30 м/с2 (3g), продолжительностью воздействия в течении 1 часа при частоте ударов в минуту

от 80 до 100

Время установления выходного напряжения или тока, с, не более

15

Время установления рабочего режима, минут, не более

10

Время непрерывной работы в рабочих условиях применения, ч, не менее

8

Габаритные размеры, мм, не более: - длина

411

- ширина

328

- высота

173

Масса, кг, не более

7

Наименование

Обозначение

Количество, шт.

Калибратор-измеритель КЭВ-2

ЦЕКВ.418115.002

1

Руководство по эксплуатации КЭВ-2

ЦЕКВ.418115.002РЭ

1

Формуляр

ЦЕКВ.418115.002ФО

1

Комплект ЗИП в составе:

- кабель измерительный (красный)

MLS SIL WS 100/1 Red

2

- кабель измерительный (черный)

MLS SIL WS 100/1 Black

2

- кабель USB

USB 2.0 AM/BM

1

- кабель сетевой

PC-186

1

- кабель заземления

ЦЕКВ.418115.001.01.12.00.000

1

- комплект наконечников (комплект)

PSK-2

1

- зажим «Крокодил» (красный)

27.262.1

1

- зажим «Крокодил» (черный)

27.262.2

1

- наконечник кабельный (медный)

ЦЕКВ.418115.001.01.26.20.002

4

- вставка плавкая ВП2Б-1В 2А 250В

H520-2A/250V

2

Аккумулятор *

SAM2600 18650

4

Примечание: * поставляется отдельно от изделия
