Каналы измерительные зондов статических комплексов Стратиграф
| Номер в ГРСИ РФ: | 97895-26 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Геотек", г.Пенза |
Каналы измерительные зондов статических комплексов Стратиграф (далее - каналы) предназначены для измерений избыточного давления и силы сжатия.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97895-26 | |||||||||
| Действует | по 04.03.2031 | |||||||||
| Наименование | Каналы измерительные зондов статических комплексов Стратиграф | |||||||||
| Приказы |
№393 от
04.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b88a52c3-80e0-679a-cc9c-79899048041c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПП Геотек», РОССИЯ, 440004, г. Пенза, ул. Центральная, строение 1М
Поверка
| Методика поверки / информация о поверке |
ГТЯН.441519.001МП Государственная система обеспечения единства измерений. Каналы измерительные зондов статических комплексов Стратиграф. Методика поверки.
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97895-26: Описание типа
2026-97895-26.pdf
|
Скачать | 172.8 КБ | |
|
97895-26: Методика поверки
ГТЯН.441519.001МП
2026-mp97895-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Каналы измерительные зондов статических комплексов Стратиграф (далее - каналы) предназначены для измерений избыточного давления и силы сжатия.
Описание
Каналы используются в зондах статических комплексов Стратиграф, предназначенных для испытаний в полевых условиях дисперсных природных, техногенных и мёрзлых грунтов при их исследованиях для проектирования и строительства.
Конструкция каналов двухуровневая.
Нижний уровень каналов представлен первичными преобразователями (далее - датчики) соответствующих физических величин и вторичным преобразователем, расположенными в зонде.
Верхний уровень каналов включает в себя ПЭВМ с программным обеспечением.
Информационная связь между компонентами каналов реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия каналов заключается в измерении физических величин датчиками с последующим преобразованием измерительной информации во вторичном преобразователе (модуле обработки сигналов) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Перечень типов каналов приведён в таблице 1.
аблица 1 - Перечень типов каналов
|
Модификация зонда статического |
Измеряемая величина |
Обозначение канала |
Диапазон измерений |
|
10-150.КМП75-1-2,5 |
Сила сжатия |
ИКС-75-М1 |
от 7500 до 75000 Н |
|
ИКС-15-М1 |
от 1500 до 15000 Н | ||
|
Избыточное давление |
ИКД-2,5-М1 |
от 0 до 2500 кПа | |
|
10-350.КМП75-1-2,5 |
Сила сжатия |
ИКС-75-М1 |
от 7500 до 75000 Н |
|
ИКС-35-М1 |
от 3500 до 35000 Н | ||
|
Избыточное давление |
ИКД-2,5-М1 |
от 0 до 2500 кПа |

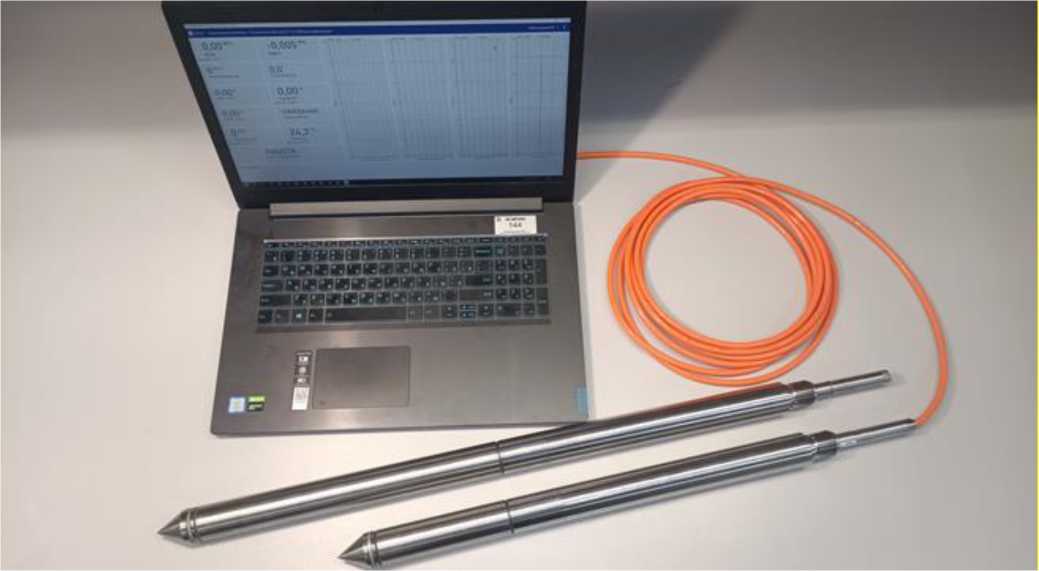

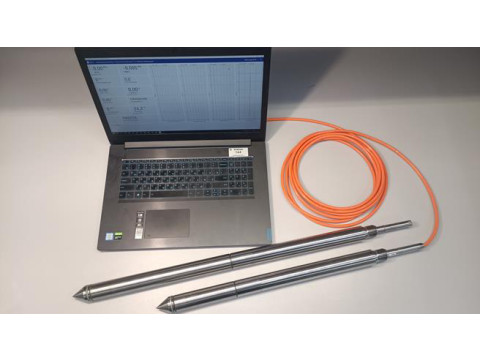

Фотография общего вида каналов представлена на рисунке 1.
Рисунок 1 - Общий вид каналов
Защита каналов от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на каналы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, вносится вручную в руководство по эксплуатации зонда статического.
Программное обеспечение
Программное обеспечение (далее - ПО) каналов включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование каналов в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от модулей обработки сигналов;
- разграничение доступа к данным для разных групп пользователей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и программных средств систем;
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные ПО нижнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
MOS |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
Таблица 3 - Идентификационные данные ПО верхнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
GeotekAsis.exe |
|
Asis.Core.dll | |
|
AsisMetrology.Client.dll | |
|
Asis.Wpf.dll | |
|
Asis.Drivers.dll | |
|
Geotek.Common.dll | |
|
Geotek. LogProject.dll | |
|
Geotek.ModbusModule.dll | |
|
Номер версии (идентификационный номер ПО) |
не ниже 4.0.0.0 |
|
не ниже 4.0.0.0 | |
|
4.0.167.0 | |
|
не ниже 4.0.0.0 | |
|
не ниже 1.0.0.0 | |
|
не ниже 4.0.0.0 | |
|
не ниже 4.0.0.0 | |
|
не ниже 1.0.0.0 | |
|
Цифровой идентификатор ПО |
_ |
|
_ | |
|
e717f65562d9034ce3c51dd63ca7a5f1 | |
|
_ | |
|
_ | |
|
_ | |
|
_ | |
|
_ | |
|
Алгоритм подсчёта контрольной суммы |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 4 и 5 соответственно.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы сжатия, Н1 |
от 1500 до 15000 от 3500 до 35000 от 7500 до 75000 |
|
Диапазон измерений избыточного давления, кПа |
от 0 до 2500 |
|
Пределы допускаемой приведённой погрешности измерений избыточного давления, %2 |
±1 |
|
Пределы допускаемой относительной погрешности измерений силы сжатия, % |
±5 |
|
Примечания: 1 В зависимости от типа датчика силы сжатия. 2 Нормирующим значением является верхний предел диапазона измерений. | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание напряжением постоянного тока, В: -от ПЭВМ - от аккумулятора - от бортовой сети |
5 12, 24 12, 24 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от 0 до +40 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится типографским способом на левый верхний угол титульного листа руководства по эксплуатации.
Комплектность
Комплектность средства измерений приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Каналы измерительные зондов статических комплексов Стратиграф в составе: |
_ |
1 |
|
Измерительный канал силы сжатия |
ИКС-XX-YY* |
2 |
|
Измерительный канал давления |
ИКД-XX-YY* |
1 |
|
Зонды статические комплексов Стратиграф. Руководство по эксплуатации |
ГТЯН.441519.001РЭ* |
1 |
|
Примечание: * XX-YY - в зависимости от модификации зонда | ||
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа» документа ГТЯН.441519.001РЭ «Зонды статические комплексов Стратиграф. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
ГТЯН.441519.001ТУ Зонды статические комплексов Стратиграф. Технические условия.
