Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль». Резервная схема учета.
| Номер в ГРСИ РФ: | 97899-26 |
|---|---|
| Производитель / заявитель: | ООО "Транснефть - Балтика", г. СанктПетербург |
Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль». Резервная схема учета (далее по тексту - СИКН РСУ) предназначена для измерения массы нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97899-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль». Резервная схема учета. | ||||||
| Приказы |
№393 от
04.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7c875388-178e-c772-cbef-72809016f27a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Транснефть-Балтика», РОССИЯ, 195009, г. Санкт-Петербург, вн. тер. г. муниципальный округ Финляндский Округ, Арсенальная набережная, д. 11, литера А
Поверка
| Методика поверки / информация о поверке |
МП-0096-ТАМ-2025 Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль». Резервная схема учета. Методика поверки.
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97899-26: Описание типа
2026-97899-26.pdf
|
Скачать | 155.2 КБ | |
|
97899-26: Методика поверки
МП-0096-ТАМ-2025
2026-mp97899-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль». Резервная схема учета (далее по тексту - СИКН РСУ) предназначена для измерения массы нефтепродуктов.
Описание
Принцип действия СИКН РСУ основан на использовании косвенного метода динамических измерений массы нефтепродуктов по результатам измерений:
- объёма нефтепродуктов с помощью преобразователей расхода, давления и температуры;
- плотности нефтепродуктов с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН РСУ, заводской № 1241, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из узла резервной схемы учета (УРСУ), блока измерений показателей качества нефтепродуктов (далее по тексту - БИК) из состава системы измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль», узла подключения передвижной поверочной установки, системы сбора и обработки информации.

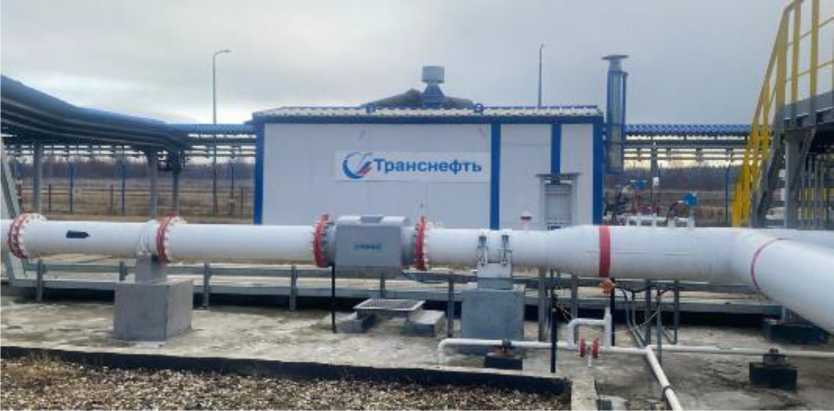

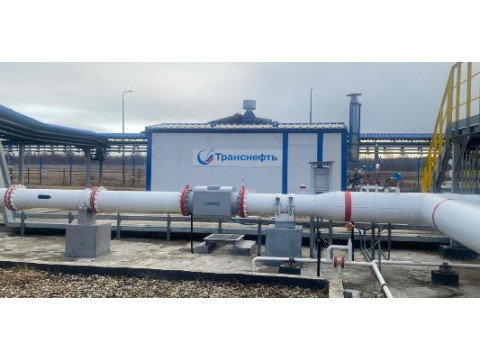

Общий вид СИКН РСУ представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН РСУ
В состав СИКН РСУ входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики жидкости ультразвуковые ALTOSONIC 5 |
65641-16 |
|
Датчики давления Метран-150 |
32854-13 |
|
Преобразователи давления измерительные 3051 |
14061-15 |
|
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Датчики температуры ТМТ 142R, TMT142C, TMT162R, TMT162C моделей ТМТ 142R |
63821-16 |
|
Преобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи измерительные Rosemount 644, Rosemount 3144P моделей Rosemount 3144P |
56381-14 |
|
Преобразователи плотности жидкости измерительные 7835, 7845, 7847 моделей 7835 |
52638-13 |
|
Комплексы измерительно-вычислительные ТН-01 (далее по тексту - ИВК) |
67527-17 |
В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.
СИКН РСУ обеспечивает выполнение следующих функций:
- автоматическое измерение объемного расхода нефтепродуктов СИКН РСУ, температуры и давления нефтепродуктов;
- автоматическое измерение объема нефтепродуктов СИКН РСУ;
- автоматическое измерение параметров качества нефтепродуктов;
- поверку и КМХ счетчика жидкости ультразвукового ALTOSONIC 5 с применением установки поверочной трубопоршневой двунаправленной OGSB (регистрационный № 62207-15) и системы измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» или передвижной поверочной установки;
- регистрацию и хранение результатов измерений, формирование и печать отчетных документов.

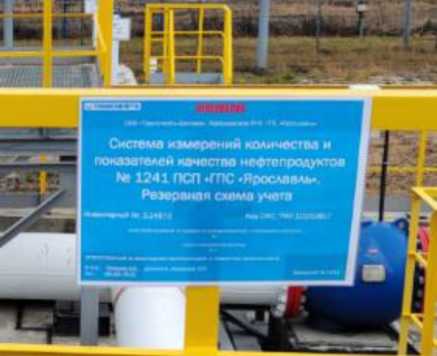

Заводской номер СИКН РСУ нанесен типографским методом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН РСУ. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН РСУ не предусмотрена.
Нанесение знака поверки на СИКН РСУ не предусмотрено.
Рисунок 2 - Информационная табличка СИКН РСУ
Программное обеспечение
СИКН РСУ имеет программное обеспечение (ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН РСУ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
PP_78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
Продолжение таблицы 2
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH_PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH_PP_AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
KMH_MPR_MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
Продолжение таблицы 2
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH_PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH_PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания: 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН РСУ. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32. | |
Технические характеристики
Таблица 3 - Метрологические характеристики СИКН РСУ
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефтепродуктов*, м3/ч |
от 362 до 3150 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
±0,25 |
|
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Давление нефтепродуктов, МПа: |
от 0,2 до 1,6 |
|
Режим работы СИКН РСУ |
непрерывный |
|
Измеряемая среда |
нефтепродукты |
|
Физико-химические свойства измеряемой среды: - температура, С - плотность при 15ОС, кг/м3 - кинематическая вязкость при 40С, мм2/с (сСт) |
от -5 до +40 от 820,0 до 845,0 от 2,0 до 4,5 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22, 380±38 50±1 |
|
Условия эксплуатации: а) температура окружающей среды, С: - в месте установки УРСУ - в месте установки ИВК б) относительная влажность в месте установки ИВК, % в) атмосферное давление, кПа |
от -45 до +40 от +10 до +35 от 30 до 80 от 84 до 106 |
Таблица 5 - Показатели надежности СИКН
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.
Комплектность
Таблица 6 - Комплектность СИКН РСУ
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль». Резервная схема учета |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
|
Методика поверки |
_ |
1 |
Сведения о методах измерений
приведены в документе «Масса нефтепродуктов. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» Ярославского РНУ ООО «Транснефть-Балтика», свидетельство об аттестации № 540-RA.RU.312546-2025.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
