Резервуары горизонтальные стальные цилиндрические РГС-10
| Номер в ГРСИ РФ: | 97900-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Транснефть - Восток", г.Братск |
|
97900-26: Описание типа
2026-97900-26.pdf
|
Скачать | 196 КБ |
Резервуары горизонтальные стальные цилиндрические РГС-10 (далее - резервуары) предназначены для измерения объёма нефтепродуктов, а также приёма, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97900-26 | |||||||||||||||
| Наименование | Резервуары горизонтальные стальные цилиндрические | |||||||||||||||
| Модель | РГС-10 | |||||||||||||||
| Приказы |
№393 от
04.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e151938a-0d77-d7be-e88e-eff385647995 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Транснефть-Восток», РОССИЯ, 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97900-26: Описание типа
2026-97900-26.pdf
|
Скачать | 196 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные цилиндрические РГС-10 (далее - резервуары) предназначены для измерения объёма нефтепродуктов, а также приёма, хранения и отпуска.
Описание
Принцип действия резервуаров основан на заполнении их нефепродуктами до определённого уровня, соответствующего объёму согласно градуировочной таблице.
Резервуары представляют собой сварные стальные цилиндрические сосуды с плоскими днищами, которые оснащены технологическими колодцами. Резервуары расположены в составе контейнерных автозаправочных станций.
Заполнение и выдача нефтепродуктов осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 19010-1, 19010-2, 19011-1, 19011-2 расположены по адресу: филиал Ленское районное нефтепроводное управление, Иркутская обл., Усть-Кутский район, НПС-6.
Заводские номера нанесены типографским способом в виде цифрового кода на маркировочные таблички, расположенные на горловинах резервуаров.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Внешний вид резервуаров в составе контейнерных автозаправочных станций представлен на рисунке 1.

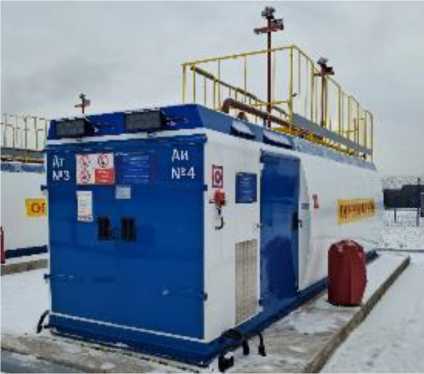

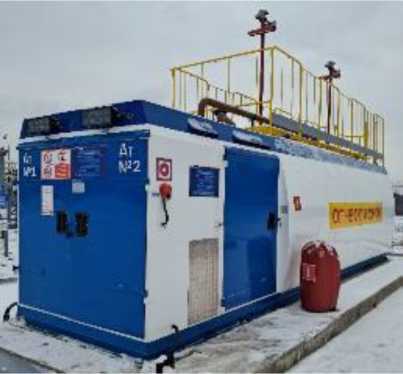

Рисунок 1 - Внешний вид резервуаров в составе контейнерных автозаправочных станций
Эскиз общего вида резервуаров представлен на рисунке 2.

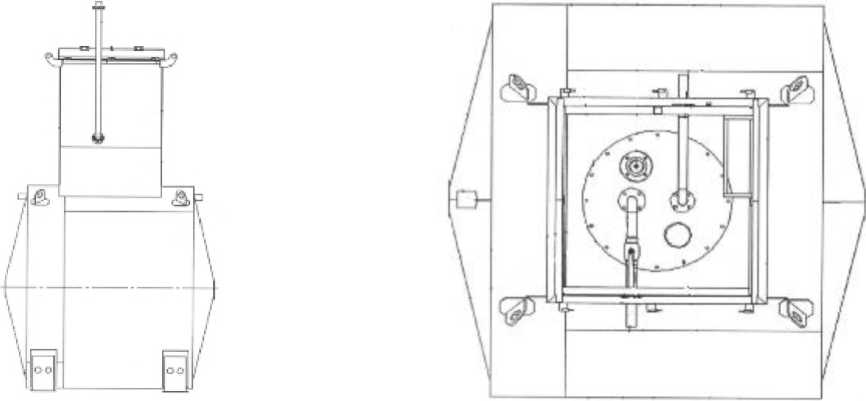

Рисунок 2 - Эскиз общего вида резервуаров
Места нанесения заводских номеров резервуаров представлены на рисунке 3.

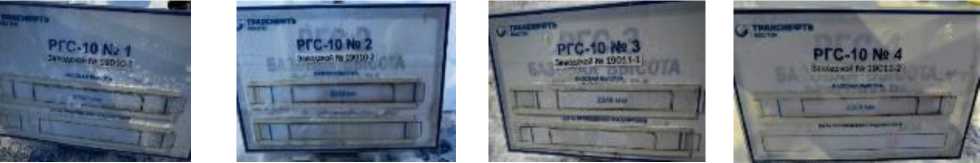

Рисунок 3 - Места нанесения заводских номеров резервуаров
Замерные люки резервуаров представлены на рисунке 4.

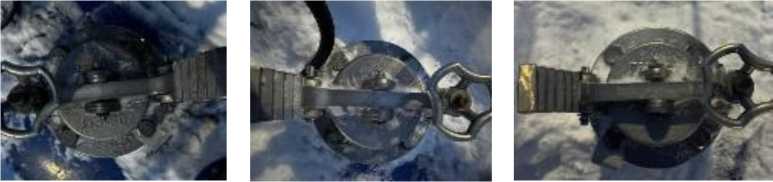

Рисунок 4 - Замерные люки резервуаров
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
± 0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +40 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-10 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
