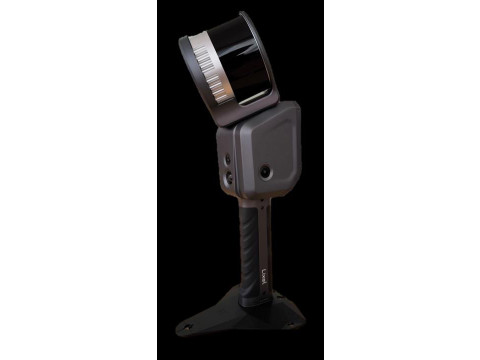

Сканер лазерный мобильный Lixel One
| Номер в ГРСИ РФ: | 97905-26 |
|---|---|
| Категория: | Сканеры лазерные |
| Производитель / заявитель: | SHENZHEN XGRIDS-INNOVATION CO., LTD (XGRIDS), КИТАЙ |
Сканер лазерный мобильный Lixel One (далее - сканер) предназначен для измерения приращения координат и определения трехмерных координат точек земной поверхности, инженерных объектов и сооружений.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97905-26 | ||||||
| Наименование | Сканер лазерный мобильный | ||||||
| Модель | Lixel One | ||||||
| Приказы |
№437 от
10.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9a6ad685-0225-59cf-d1d6-53f60fbf3bf7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
SHENZHEN XGRIDS-INNOVATION CO., LTD, КИТАЙ, INCUBATOR PARK BUILDING 1 2207, SHENZHEN OVERSEAS STUDENTS SHENZHEN 518000
Поверка
| Методика поверки / информация о поверке |
МП 651-25-015 Государственная система обеспечения единства измерений. Сканер лазерный мобильный Lixel One. Методика поверки.
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
97905-26: Описание типа
2026-97905-26.pdf
Файл устарел
|
Скачать | 225.7 КБ | |
|
97905-26: Методика поверки
МП 651-25-015
2026-mp97905-26.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
97905-26: Описание типа
2026-97905-26-1.pdf
|
Скачать | 225.7 КБ | |
|
97905-26: Методика поверки
МП 651-25-015
2026-mp97905-26-1.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Сканер лазерный мобильный Lixel One (далее - сканер) предназначен для измерения приращения координат и определения трехмерных координат точек земной поверхности, инженерных объектов и сооружений.
Описание
Принцип действия сканера основан на использовании вращающегося зеркала, угол поворота которого измеряется кодовым датчиком (энкодером), установленным на оси вращения. При передвижении в трехмерном пространстве сканирующая часть вращается вокруг оси перпендикулярной оси вращения зеркала, угол поворота которого измеряется ещё одним энкодером. Пучок импульсного лазерного излучения вращается в нескольких плоскостях. Отраженные сигналы регистрируются приемником излучения и преобразуются в цифровую форму.
Конструктивно сканер состоит из:
- сканирующего блока, изготовленного из серого высокопрочного пластика, вращающаяся часть которого излучает и собирает отраженные лазерные импульсы, выполняющего функцию измерения расстояния от центра сканирования до объекта;
- блока регистрации и обработки данных, изготовленного из авиационного алюминия, (далее - блок), имеющего жесткий корпус защищённый от неблагоприятных воздействий окружающей среды, в котором находится аппаратная часть обрабатывающая данные об окружающей среде в режиме реального времени, формирующая и сохраняющая файлы для создания облака точек, блок содержит инерциальную систему, используемую совместно с системой лазерного сканирования для построения на основе результатов измерений цифровой трехмерной модели реальной поверхности сканируемых объектов. На корпусе (в противоположной стороне от сканирующей части) располагается разъем для подключения аккумуляторной батареи, в которой расположено крепление для установки сканера. На задней панели корпуса расположены: кнопка включения-выключения и запуска-остановки сканирования, USB-разъем для передачи данных и разъем для RTK модуля. На передней и боковых, правой и левой, панелях корпуса расположены камеры для визуального позиционирования.
Энкодер, считывающий данные со сканирующего блока, передает данные на бортовой процессор для запуска алгоритма SLAM (одновременная локализация и построение карты) и создания трехмерных облаков точек в реальном времени.
К данному типу средств измерений относится сканер с заводским номером 8d16c2.
Сканер не имеет специальной пломбировки; все винты, обеспечивающие доступ к компонентам, которые могут повлиять на изменение характеристик сканера, заливаются специальным лаком.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер сканера размещается на его корпусе в буквенно-числовом формате в виде наклейки типографским способом.
Общий вид сканера с указанием места нанесения знака утверждения типа приведен на рисунке 1. Место размещения заводского номера приведено на рисунке 2.

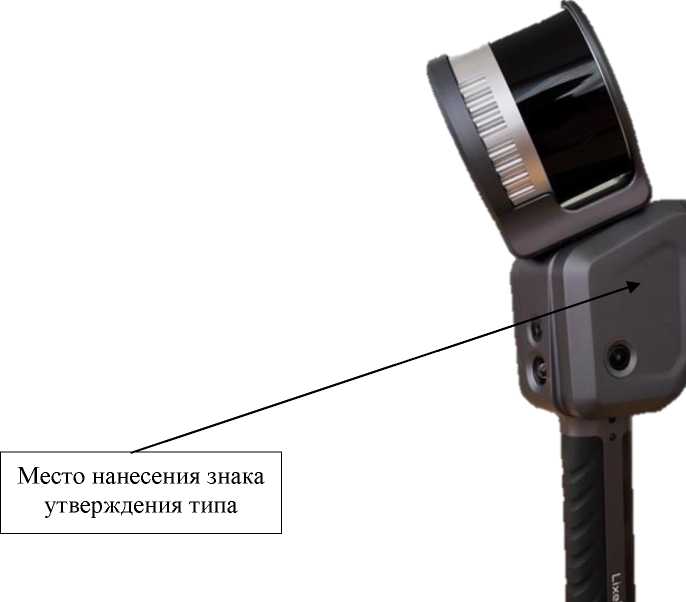

Рис. 1 - Общий вид Lixel One

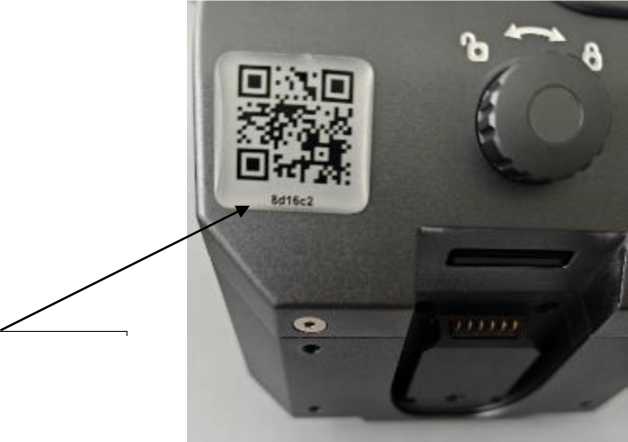

Место размещения заводского номера
Рис. 2 - Место размещения заводского номера
Программное обеспечение
В сканере используется встроенное микропрограммное обеспечение (далее - МПО), которое реализовано аппаратно и является метрологически значимым, МПО осуществляет управление работой узлов сканера, запись, хранение и экспорт измеренных данных на контроллер. Программное обеспечение (далее - ПО) «LixelGo» устанавливается на мобильный телефон и предназначено для обработки полученного облака точек. ПО «LixelStudio» устанавливается на персональный компьютер и предназначено для обработки и хранения результатов измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
LixelGo |
LixelStudio |
|
Номер версии (идентификационный номер ПО) |
1.4.3 и выше |
1.1.1 и выше |
2.5.2.1 и выше |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон сканирования, м |
от 0,5 до 120 |
|
Пределы допускаемой абсолютной погрешности определения координат точек отражения лазерного импульса в условной системе координат 1), мм в диапазоне измерений от 0,5 до 60 включ. м в диапазоне измерений св. 60 до 120, м |
±10 ±20 |
|
Примечание: 1) Сканер обеспечивает заявленную точность определения координат точек отражения лазерного импульса в условной системе координат (прямоугольной системе координат) при отражательной способности поверхности объекта сканирования более 20%, скоростях сканера до 2 м/с и использовании круглых светоотражающих марок диаметром от 250 мм и более на маршруте движения протяженностью не более 1000 м. Светоотражающие марки необходимо устанавливать через каждые 80 м по маршруту движения. Предел погрешности определения расстояния до центра светоотражающих марок не более ±(4+1,5-10’6-D) мм, где D - расстояние от точки, относительно которой задается система координат, до центра светоотражающей марки, мм. Условная система координат задается относительно первой контрольной точки, расположенной в начале маршрута движения сканера. | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Угловое поле сканирования, градус 1) | |
|
в горизонтальной плоскости |
от 0 до 360 |
|
в вертикальной плоскости |
от 0 до 270 |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
|
Габаритные размеры, мм, не более | |
|
длина |
138 |
|
ширина |
90 |
|
высота |
381 |
|
Масса, кг, не более |
1,9 |
|
Примечание: 1) Градус - единица измерений плоского угла. |
Знак утверждения типа
наносится на боковую панель сканера в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Комплектность
аблица 4 - Комплектность сканера
|
Наименование |
Обозначение |
Количество |
|
1 Сканер лазерный мобильный, заводской номер 8d16c2 в составе: |
Lixel One |
1 компл. |
|
1.1 Сканер мобильный |
- |
1 шт. |
|
1.2 Кейс транспортировочный |
- |
1 шт. |
|
1.3 Батарея аккумуляторная / рукоять |
- |
2 шт. |
|
1.4 Кабель для передачи данных USB Type-C |
- |
1 шт. |
|
1.5 Планка для съёмки контрольных точек |
- |
1 шт. |
|
1.6 Кронштейн для камеры и RTK модуля |
- |
1 шт. |
|
1.7 Крепление для телефона |
- |
1 шт. |
|
1.8 Устройство зарядное для аккумулятора |
- |
1 шт. |
|
1.9 Трипод мини |
- |
1 шт. |
|
1.10 Салфетка для протирки |
- |
1 шт. |
|
2 Ключ лицензионный для обработки данных Lixel One (USB-накопитель) |
- |
1 шт. |
|
3 ПО LixelStudio |
- |
1 шт. |
|
4 ПО LixelGo |
- |
1 шт. |
|
5 Сканер лазерный мобильный Lixel One. Руководство по эксплуатации |
- |
1 экз. |
|
6 Сканер лазерный мобильный Lixel One. Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 3 «LixelGO и регистрация аккаунта» документа «Сканер лазерный мобильный Lixel One. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Стандарт предприятия изготовителя SHENZHEN XGRIDS-INNOVATION CO., LTD, Китай.
