Спектрометры атомно-абсорбционные PinAAcle 900Т
| Номер в ГРСИ РФ: | 97913-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "PerkinElmer Inc.", США |
Спектрометры атомно-абсорбционные PinAAcle 900Т (далее - спектрометры) предназначены для измерений массовой концентрации различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и т.д.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97913-26 | ||||||||||||
| Наименование | Спектрометры атомно-абсорбционные | ||||||||||||
| Модель | PinAAcle 900Т | ||||||||||||
| Приказы |
№437 от
10.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 29a730f8-898d-2967-9c10-2c524aee0d73 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Производственная площадка PerkinElmer Singapore Pte Ltd, СИНГАПУР, 2 Tukang Innovation Grove #04-01 JTC MedTechHub @ MedTech Park 618305; PerkinElmer Inc., СОЕДИНЕННЫЕ ШТАТЫ, VF 02451, 940 Winter Street Waltham
Поверка
| Методика поверки / информация о поверке |
МП КРТ-07-2025 Государственная система обеспечения единства измерений. Спектрометры атомно-абсорбционные PinAAcle 900Т. Методика поверки.
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 29.03.2026 |
Поверители
Скачать
|
97913-26: Описание типа
2026-97913-26.pdf
Файл устарел
|
Скачать | 155.7 КБ | |
|
97913-26: Методика поверки
МП КРТ-07-2025
2026-mp97913-26.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
97913-26: Описание типа
2026-97913-26-1.pdf
|
Скачать | 155.7 КБ | |
|
97913-26: Методика поверки
МП КРТ-07-2025
2026-mp97913-26-1.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Спектрометры атомно-абсорбционные PinAAcle 900Т (далее - спектрометры) предназначены для измерений массовой концентрации различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и т.д.
Описание
Спектрометры могут работать в режимах - атомно-абсорбционной спектрометрии и атомно-эмиссионной фотометрии пламени.
Принцип действия спектрометров при работе в режиме атомно-абсорбционной спектрометрии основан на атомизации определяемых элементов, измерении уровня поглощения света атомами и определении массовой концентрации определяемых элементов при помощи градуировочных графиков. Атомизация элементов выполняется с использованием пламени или электротермического атомизатора.
Принцип действия спектрометров в режиме атомно-эмиссионной фотометрии пламени основан на регистрации излучения возбужденных атомов элементов, присутствующих в образце. Определение массовой концентрации определяемых элементов осуществляется при помощи градуировочных графиков. Возбуждение выполняется с использованием пламени.
Конструктивно спектрометры состоят из:
- измерительного блока, включающего источник спектра - лампу с полым катодом или безэлектродную лампу высокой интенсивности, монохроматора и системы регистрации сигнала абсорбции с помощью широкодиапазонного сегментированного детектора (CCD), дейтериевого корректора для учета неселективного поглощения в пламенном атомизаторе и корректора неселективного поглощения, основанного на продольном эффекте Зеемана для электротермического атомизатора;
- пламенного атомизатора и электротермического атомизатора;
- системы управления, включающей персональный компьютер с установленным специализированным программным обеспечением для управления спектрометром, процессом измерения, сбора, обработки и хранения информации.
К данному типу средств измерений относятся спектрометры с серийными номерами PTPD24022900, PTPD25102901, PTPD26022903.
Для работы с пламенным атомизатором спектрометры требуют подключения газа ацетилена или пропана (или смеси пропан-бутан), а также сжатого воздуха.
Для работы с электротермическим атомизатором спектрометры требуют подключения газа аргона. Для подачи проб спектрометры укомплектованы встроенными автосамплерами.
Маркировочная табличка с серийным номером, наименованием спектрометра расположена на задней панели. Серийный номер имеет буквенно-цифровой формат, нанесен методом цифровой лазерной печати.
Общий вид спектрометра представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.

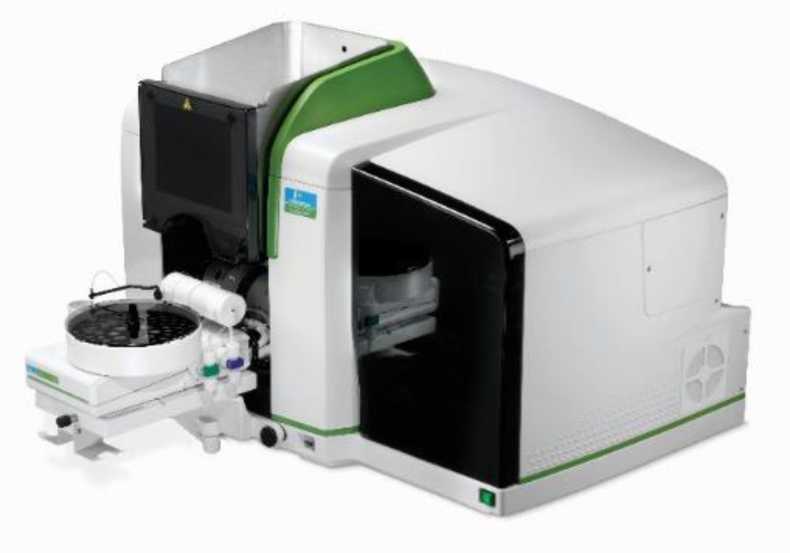

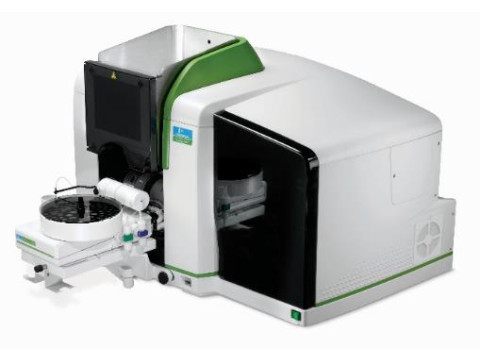

Рисунок 1 - Общий вид спектрометра атомно-абсорбционного PinAAcle 900Т

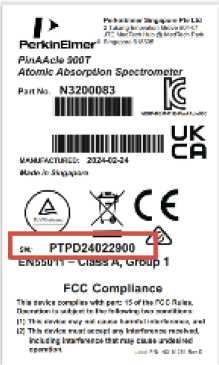

Рисунок 2 - Место нанесения серийного номера на спектрометр атомно-абсорбционный PinAAcle 900Т
Нанесение знака поверки на спектрометр и пломбирование не предусмотрено.
Программное обеспечение
Спектрометр управляется программным обеспечением «Syngistix for AA» (далее - ПО), которое отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и итоги диагностических тестов спектрометра. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Syngistix for AA |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.1 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел обнаружения1) (для контрольных элементов), мкг/дм3, не более: - с пламенным атомизатором: - медь (Cu) |
6,0 |
|
- цинк (Zn) |
8,0 |
|
- кадмий (Cd) |
4,0 |
|
- c электротермическим атомизатором2): - медь (Cu) |
0,4 |
|
- цинк (Zn) |
0,4 |
|
- кадмий (Cd) |
0,08 |
|
Характеристические концентрации (для контрольных элементов), мкг/дм3, не более: - с пламенным атомизатором: - медь (Cu) |
80 |
|
- цинк (Zn) |
30 |
|
- кадмий (Cd) |
30 |
|
- c электротермическим атомизатором2): - медь (Cu) |
2 |
|
- цинк (Zn) |
1 |
|
- кадмий (Cd) |
0,1 |
|
Предел допускаемого относительного СКО случайной составляющей погрешности спектрометра, %: - с пламенным атомизатором |
2 |
|
- с электротермическим атомизатором2) |
5 |
|
Примечания к таблице: 1) характеристики приведены по критерию 3 g 2) характеристики приведены при объеме дозирования 20 мм3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний оптической плотности, Б |
от 0 до 2 |
|
Спектральный диапазон, нм |
от 184 до 900 |
|
Спектральная ширина щели, нм |
0,2; 0,7; 2,0 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220-23 50 |
|
Потребляемая мощность, кВ-А, не более: - с пламенным атомизатором - с электротермическим атомизатором |
0,8 10,1 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
950 680 730 |
|
Масса, кг, не более |
141 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 85 |
Таблица 4 - Показатели надежности
|
Наименование показателя |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы спектрометра, лет, не менее |
8 |
Знак утверждения типа
наносится на титульный лист Руководства пользователя по эксплуатации и техническому обслуживанию методом компьютерной графики.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Спектрометр атомно-абсорбционный в комплекте |
PinAAcle 900Т |
1 шт. |
|
2 Руководство пользователя по эксплуатации и техническому обслуживанию |
- |
1 экз. |
|
3 Методика поверки |
- |
1 экз. |
|
3 Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 3 «Описание системы» Руководства пользователя по эксплуатации и техническому обслуживанию.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 148 от 19.02.2021 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация PerkinElmer Inc., Соединенные Штаты Америки.
