Резервуары горизонтальные стальные цилиндрические РГС-50
| Номер в ГРСИ РФ: | 97916-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть - Верхняя Волга", г. Нижний Новгород |
|
97916-26: Описание типа
2026-97916-26.pdf
|
Скачать | 194.1 КБ |
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объёма нефти или нефтепродуктов при приёме, хранении и отпуске.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97916-26 | |||||||||
| Наименование | Резервуары горизонтальные стальные цилиндрические | |||||||||
| Модель | РГС-50 | |||||||||
| Приказы |
№437 от
10.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4f31fe24-0c5e-b7c6-b9bd-41a9297e7a50 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Транснефть - Верхняя Волга», РОССИЯ, 603006, Нижегородская область, г. Нижний Новгород, пер. Гранитный, д. 4/1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97916-26: Описание типа
2026-97916-26.pdf
|
Скачать | 194.1 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объёма нефти или нефтепродуктов при приёме, хранении и отпуске.
Описание
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определённого уровня, соответствующего объёму согласно градуировочной таблице.
Резервуары представляют собой стальную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заводские номера нанесены типографским способом в виде цифрового кода на маркировочную табличку, расположенную на крышке замерного люка.
Резервуары с заводскими номерами 124 и 125 расположены на территории ГПС «Шилово-3».
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.
Эскиз общего вида резервуара представлен на рисунке 1.
Фотография маркировочной таблички, горловины и крышки замерного люка резервуара представлена на рисунке 2.
Рисунок 1 - Эскиз общего вида резервуара

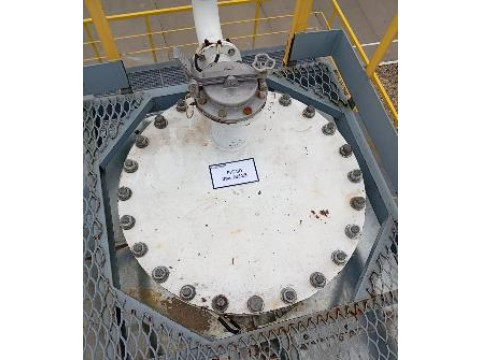

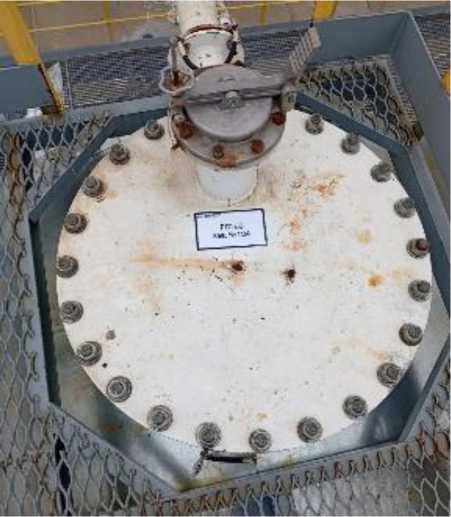

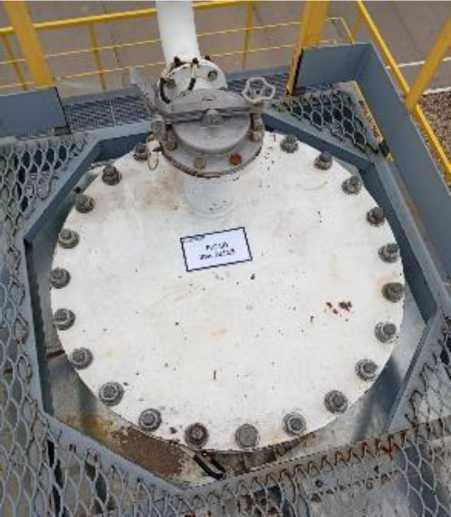

Рисунок 2 - Фотография маркировочной таблички, горловины и крышки замерного люка резервуара
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
± 0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм | |
|
- длина |
9320 |
|
- диаметр |
2760 |
|
- высота |
3275 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-50 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»;
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
