Анализаторы многоканальные амплитудные АМА-01И
| Номер в ГРСИ РФ: | 97917-26 |
|---|---|
| Производитель / заявитель: | ОАО "Пятигорский завод "Импульс", г.Пятигорск |
Анализаторы многоканальные амплитудные АМА-01И (далее - анализаторы АМА-01И) предназначены для измерений амплитуды импульсов напряжения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97917-26 | ||||||
| Действует | по 10.03.2031 | ||||||
| Наименование | Анализаторы многоканальные амплитудные | ||||||
| Модель | АМА-01И | ||||||
| Приказы |
№437 от
10.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4ca66076-adce-c922-dc1a-340ffc1272bd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ОАО «Пятигорский завод «Импульс», РОССИЯ, 357502, Ставропольский край, г. Пятигорск, ул. Малыгина, д. 5
Поверка
| Методика поверки / информация о поверке |
МП еМ2.800.004 Государственная система обеспечения единства измерений. Анализаторы многоканальные амплитудные АМА-01И. Методика поверки.
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97917-26: Описание типа
2026-97917-26.pdf
|
Скачать | 123.7 КБ | |
|
97917-26: Методика поверки
МП еМ2.800.004
2026-mp97917-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Анализаторы многоканальные амплитудные АМА-01И (далее - анализаторы АМА-01И) предназначены для измерений амплитуды импульсов напряжения.
Описание
Принцип действия анализаторов АМА-01И основан на методе измерении амплитуды импульсов напряжения с помощью аналого-цифрового преобразователя.
Конструктивно анализаторы АМА-01И выполнены в виде моноблока.
Анализаторы АМА-01И обеспечивают измерения амплитуды импульсов напряжения, поступающих от блоков детектирования альфа-, бета- и гамма-излучения, сбор и обработку параметров амплитудных распределений, вывод накопленной информации на внешние устройства. Дополнительно, анализаторы АМА-01И имеют встроенные низковольтный источник питания постоянного тока напряжением 12 и 24 В и высоковольтный источник питания постоянного тока напряжением от 400 до 4000 В, которые предназначены для обеспечения электропитанием блоков детектирования альфа-, бета- и гамма-излучения.
Возможность нанесения знака поверки непосредственно на корпус анализаторов АМА-01И не предусмотрена. Корпуса анализаторов АМА-01И опломбированы мастикой ля предотвращения возможности несанкционированного вмешательства в работу анализатора, которое может привести к искажению результатов измерений. Заводской номер, состоящий их трёх арабских цифр, наносится методом сублимационной печати на табличку, закрепляемую в углу верхней крышки анализатора АМА-01И.
Общий вид АМА-01И с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера представлен на рисунках 1 и 2.

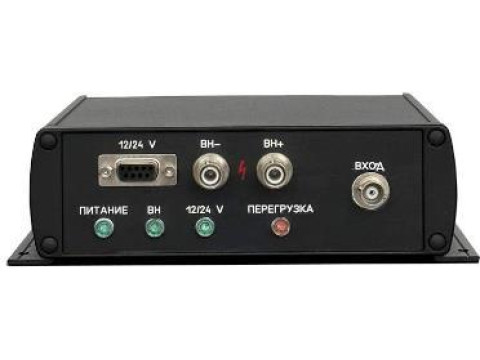

Рисунок 1 - Общий вид анализатора АМА-01И, обозначение мест нанесения знака утверждения типа и места нанесения заводского номера, схема пломбировки от несанкционированного доступа

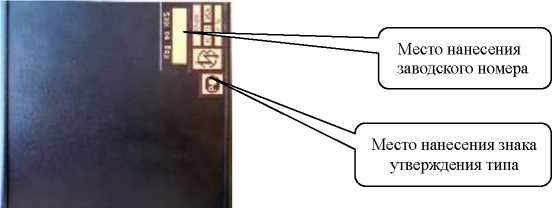

Рисунок 2 - Обозначение мест нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов АМА-01И состоит из встроенного ПО и внешнего ПО.
Встроенное ПО обеспечивает сбор и накопление информации, поступающей от блоков детектирования, обработку параметров амплитудных распределений, вывода накопленной информации на внешние устройства по интерфейсам RS-485, Ethernet. ПО заносится в программируемое постоянное запоминающее устройство анализаторов предприятием-изготовителем, является метрологически значимым и не может быть изменено пользователем.
Внешнее ПО предназначено для установки на персональный компьютер (ноутбук). ПО обеспечивает настройку режимов работы АМА-01И и отображение полученного (измеренного) энергетического распределения альфа-, бета- и гамма-излучения.
Уровень защиты встроенного и внешнего ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
AMA-01I |
|
Номер версии (идентификационный номер) ПО |
не ниже v.1.1.01 |
|
Цифровой идентификатор (контрольная сумма) встроенного ПО |
- |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование внешнего ПО |
TESTAMA |
|
Номер версии (идентификационный номер) ПО |
не ниже v.1.1.01 |
|
Цифровой идентификатор (контрольная сумма) внешнего ПО |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений амплитуды импульсов напряжения, В |
от 0,01 до 5 |
|
Пределы допускаемой относительной погрешности измерений амплитуды импульсов напряжения, % |
±5 |
|
Ширина канала при числе каналов 16384, мВ |
0,3 |
|
Пределы допускаемой относительной погрешности ширины канала, % |
±5 |
|
Положение начальной точки, мВ, не более |
±0,2 |
Продолжение таблицы 3
|
Наименование характеристики |
Значения |
|
Интегральная нелинейность измерений амплитуды импульсов напряжения, %, не более |
±0,025 |
|
Максимальная частота следования импульсов напряжения при смещении пика не более ±10 каналов и амплитудного разрешения не более ±10 каналов, кГц |
100 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Габаритные размеры, мм, не более: - длина |
220 |
|
- ширина |
200 |
|
- высота |
80 |
|
Масса, кг, не более |
2,5 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 187 до 242 |
|
- частота переменного тока, Гц |
от 47 до 53 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +60 |
|
- относительная влажность окружающего воздуха при температуре плюс 35 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Время непрерывной работы, ч, не менее |
24 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и методом фотохимии на табличку, установленную на корпусе анализатора АМА-01И.
Комплектность
аблица 5 - Комплектность анализаторов многоканальных амплитудных АМА-01И
|
Наименование |
Обозначение |
Количеств о |
|
Анализатор многоканальный амплитудный АМА-01И |
еМ2.833.001 |
1 шт. |
|
Комплект запасных частей, инструмента и принадлежностей согласно ведомости |
еМ2.800.004 ЗИ |
1 шт. |
|
Комплект монтажных частей согласно ведомости |
еМ2.800.004 ВЧ |
1 шт. |
|
Комплект эксплуатационных документов согласно ведомости |
еМ2.800.004 ВЭ |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации еМ2.800.004 РЭ «Анализатор многоканальный амплитудный АМА-01И. Руководство по эксплуатации», пункт 1 «Описание и работа АМА-01И» и пункт 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений импульсного электрического напряжения, утверждена приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. N 3463;
ГОСТ 16957-80 «Анализаторы многоканальные амплитудные. Основные параметры и общие технические требования»;
еМ2.800.004 ТУ «Анализатор многоканальный амплитудный АМА-01И. Технические условия».
