Дозаторы весовые автоматические дискретного действия SG-TDS7010-G
| Номер в ГРСИ РФ: | 97919-26 |
|---|---|
| Категория: | Дозаторы |
| Производитель / заявитель: | TIANJIN HUABANG TECHNOLOGY DEVELOPMENT CO., LTD., Китай |
Дозаторы весовые автоматические дискретного действия SG-TDS7010-G (далее - дозаторы) предназначены для автоматического дозирования материалов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97919-26 | ||||||||||||
| Действует | по 10.03.2031 | ||||||||||||
| Наименование | Дозаторы весовые автоматические дискретного действия | ||||||||||||
| Модель | SG-TDS7010-G | ||||||||||||
| Приказы |
№437 от
10.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4136fced-f073-c822-80df-02c94e738439 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
TIANJIN HUABANG TECHNOLOGY DEVELOPMENT CO., LTD., КИТАЙ, NO. 29, FAGANG SOUTH ROAD, SHUANGGANG INDUSTRIAL PARK, JINNAN DISTRICT, TIANJIN, CHINA, 300350
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-111-25 Государственная система обеспечения единства измерений. Дозаторы весовые автоматические дискретного действия SG-TDS7010-G. Методика поверки.
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97919-26: Описание типа
2026-97919-26.pdf
|
Скачать | 227.7 КБ | |
|
97919-26: Методика поверки
МП-НИЦЭ-111-25
2026-mp97919-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Дозаторы весовые автоматические дискретного действия SG-TDS7010-G (далее - дозаторы) предназначены для автоматического дозирования материалов.
Описание
Принцип действия дозаторов основан на преобразовании возникающей под действием силы тяжести дозируемого материала деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее по тексту - датчики) в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей в соответствии с предварительно заданной программой сформированной дозы материала, а также результатов измерений в визуальной форме на дисплее панели оператора.
Конструктивно дозатор состоит из узла взвешивания и узла управления.
Узел взвешивания состоит из:
- грузоприемного устройства (далее по тексту - ГПУ), выполненного в виде бункера с вертикальными или наклонными стенками, опирающегося через весоизмерительные датчики (от 1 до 4, в зависимости от заказа) на опорную рамную конструкцию с устройством зацепа и раздува мешков. Для выгрузки материала бункер с вертикальными стенками оснащается полностью открывающимся днищем, а бункер с наклонными стенками может быть оснащен дисковым, сферическим, шиберным или иным затвором;
- ленточного/гравитационного/винтового или вибрационного питателя на металлической раме с частотно-регулируемым приводом, управляющим скоростью подачи материала. Тип заполнения - сверху.
Узел управления представляет собой монтажный шкаф с встроенным в него набором электронных устройств и сенсорной панели оператора, совмещающей функции показывающего устройства и клавиатуры управления. Для связи с периферийными устройствами узел управления может быть оснащен дополнительными цифровыми интерфейсами RS 232/422/485, PROFINET, PROFIBUS, AS-Interface. Электронные устройства представляют собой один или несколько модулей, выполняющих функции обработки аналоговых данных и их математическую обработку и/или контроль и управление процессом дозирования.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.

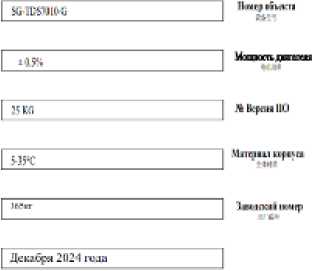

Общий вид дозаторов представлен на рисунке 1. Пример маркировочной таблички с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки и пломбирование дозаторов не предусмотрено.

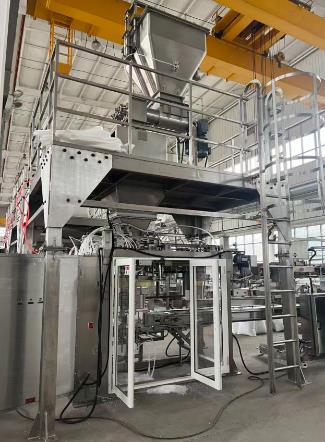

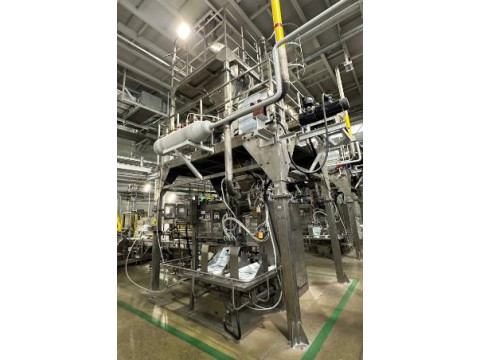

Рисунок 1 - Общий вид дозаторов
ДозяКфы весовые автоматнческне дискретного лейст riiu
Место нанесения знака
Tianjin lluaoplrani; Idulinolimy buvulupnicnl Co. Ltd.
утверждения типа
Место нанесения
заводского номера
