Резервуар горизонтальный стальной цилиндрический РГС-50
| Номер в ГРСИ РФ: | 97920-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть - Верхняя Волга", г. Нижний Новгород |
|
97920-26: Описание типа
2026-97920-26.pdf
|
Скачать | 146.6 КБ |
Резервуар горизонтальный стальной цилиндрический РГС-50 (далее - резервуар) предназначен для измерения объёма нефти и нефтепродуктов, а также приёма, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97920-26 | ||||||
| Наименование | Резервуар горизонтальный стальной цилиндрический | ||||||
| Модель | РГС-50 | ||||||
| Приказы |
№437 от
10.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5856c93a-05be-a19e-d118-5d8cffcc2f8c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть - Верхняя Волга», РОССИЯ, 603006, Нижегородская область, г. Нижний Новгород, пер. Гранитный, д. 4/1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97920-26: Описание типа
2026-97920-26.pdf
|
Скачать | 146.6 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной цилиндрический РГС-50 (далее - резервуар) предназначен для измерения объёма нефти и нефтепродуктов, а также приёма, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определённого уровня, соответствующего объёму согласно градуировочной таблице.
Резервуар представляет собой стальную горизонтальную конструкцию, состоящую из цилиндрической стенки и днищ сферической формы.
Заполнение и выдача нефти или нефтепродукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером ЕП1 расположен по адресу: Рязанская обл., Рязанский муниципальный район, сельское поселение Турлатовское, Реткино село, территория Транснефть, здание 10.
Заводской номер нанесен типографским способом в виде буквенно-цифрового кода на маркировочную табличку, расположенную на горловине резервуара.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.

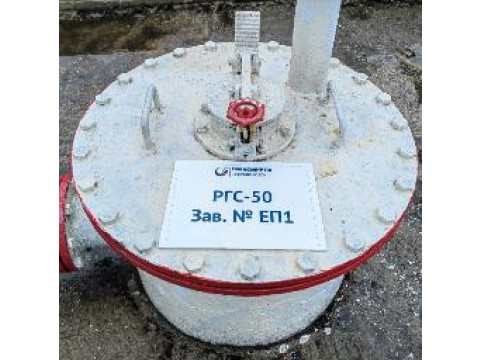

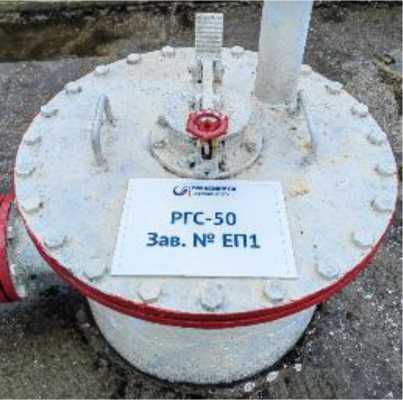

Место нанесения заводского номера резервуара представлено на рисунке 1.
Рисунок 1 - Место нанесения заводского номера резервуара

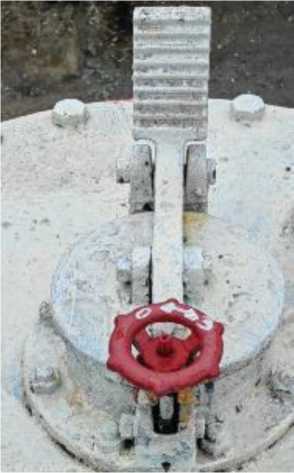

Замерной люк резервуара представлен на рисунке 2.
Рисунок 2 - Замерной люк резервуара
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
± 0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +40 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-50 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»;
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
