Тестеры радиокоммуникационные CMW500
| Номер в ГРСИ РФ: | 97925-26 |
|---|---|
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
Тестеры радиокоммуникационные CMW500 (далее - тестеры) предназначены для измерений и воспроизведения амплитудно-частотных характеристик и параметров модуляции радиочастотных сигналов и сигналов беспроводных сетей связи.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97925-26 | |||||||||||||||
| Наименование | Тестеры радиокоммуникационные | |||||||||||||||
| Модель | CMW500 | |||||||||||||||
| Приказы |
№437 от
10.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 523c6554-32e6-8ee0-99cc-fcb24ce15bb5 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Rohde & Schwarz GmbH & Co. KG, ГЕРМАНИЯ, Muehldorfstrasse 15, 81671 Munich
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1466-441-2025 Государственная система обеспечения единства измерений. Тестеры радиокоммуникационные CMW500. Методика поверки.
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97925-26: Описание типа
2026-97925-26.pdf
|
Скачать | 409.2 КБ | |
|
97925-26: Методика поверки
РТ-МП-1466-441-2025
2026-mp97925-26.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Тестеры радиокоммуникационные CMW500 (далее - тестеры) предназначены для измерений и воспроизведения амплитудно-частотных характеристик и параметров модуляции радиочастотных сигналов и сигналов беспроводных сетей связи.
Описание
Конструктивно тестеры выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную и низкочастотную части, блоки обработки цифровой информации и управляющий компьютер.
Принцип действия тестеров основан на комбинации в одном приборе функционалов анализатора спектра с гетеродинным переносом исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки, а также генератора сигналов с системой цифровой фазовой автоподстройки частоты и квадратурным модулятором с источником модулирующих колебаний на основе цифро-аналогового преобразователя (ЦАП). В низкочастотной области предусмотрена возможность прямой работы АЦП и ЦАП для анализа и генерации сигналов звукового диапазона частот. Для работы в сигнальном режиме тестеры оснащены специальной программной интегральной схемой (ПЛИС), которая поддерживает установление сигнализации с абонентскими устройствами в соответствии с требованиями к стандартам беспроводной связи. Кроме этого, обмен информацией между тестером и абонентским устройством на уровне приложений обеспечивается установкой ПЛИС.
Тестеры работают под управлением встроенного компьютера с операционной системой Windows и специализированного программного обеспечения. Тестеры позволяют проводить измерения в ручном и автоматическом (по интерфейсам GPIB, LAN) режимах.
К настоящему типу средств измерений относятся тестеры с заводскими номерами 150907, 507980, 88880166, 88880167.
Тестеры имеют опции, приведенные в таблице 1.
Таблица 1 - Опции тестеров
|
Обозначение |
Наименование и функциональное назначение |
|
1 |
2 |
|
Заводской № 150907 | |
|
H590D |
дополнительные разъемы высокочастотных входов и выходов |
|
H690B |
генератор опорной частоты повышенной точности |
|
H612A |
интерфейсы GPIB |
|
H400B |
анализатор/генератор сигналов звуковой частоты |
Продолжение таблицы 1
|
1 |
2 |
|
Н405А |
набор кодеков |
|
H210A |
модуль сигнализации GSM |
|
H300B |
модуль сигнализации WCDMA/LTE |
|
H450D |
модуль приложений |
|
KS200, KS201, KS203, KS210 |
опции сигнализации GSM |
|
KS400, KS401, KS403, KS404, KS410, KS411, KS413 |
опции сигнализации WCDMA |
|
KM200, KM201 |
опции измерений GSM |
|
KM400, KM401, KM403 |
опции измерений WCDMA |
|
Заводской № 507980 | |
|
H590A |
дополнительные разъемы высокочастотных входов и выходов |
|
H690B |
генератор опорной частоты повышенной точности |
|
H400B |
анализатор/генератор сигналов звуковой частоты |
|
H450I |
модуль приложений |
|
H590A |
Полоса анализа 160 МГц |
|
KS200, KS210 |
опции сигнализации GSM |
|
KS400, KS401, KS403, KS410 |
опции сигнализации WCDMA |
|
KM200 |
опции измерений GSM |
|
KM400, KM401, KM403 |
опции измерений WCDMA |
|
Заводской № 88880166 | |
|
KB036 |
расширение частотного диапазона до 6 ГГц |
|
H590A |
дополнительные разъемы высокочастотных входов и выходов |
|
H690B |
генератор опорной частоты повышенной точности |
|
H400B |
анализатор/генератор сигналов звуковой частоты |
|
Н4О5А |
набор кодеков |
|
H210A |
модуль сигнализации GSM |
|
H300B |
модуль сигнализации WCDMA/LTE |
|
H450D |
модуль приложений |
|
KS200, KS201, KS203, KS210, KS211 |
опции сигнализации GSM |
|
KS400, KS401, KS403, KS404, KS405, KS410, KS411, KS413, KS425 |
опции сигнализации WCDMA |
|
KS500, KS502, KS504, KS510, KS512, KS514, KS520, KS521, KS525, KS550, KS552, KS554, KS590 |
опции сигнализации LTE |
|
KM200, KM201 |
опции измерений GSM |
|
KM400, KM401, KM403, KM405 |
опции измерений WCDMA |
|
KM500, KM502, KM550, KM552 |
опции измерений LTE |
|
Заводской № 88880167 | |
|
H590D |
дополнительные разъемы высокочастотных входов и выходов |
|
H612A |
интерфейсы GPIB |
Продолжение таблицы 1
|
1 |
2 |
|
H400B |
анализатор/генератор сигналов звуковой частоты |
|
Н4О5А |
набор кодеков |
|
H210A |
модуль сигнализации GSM |
|
H300B |
модуль сигнализации WCDMA/LTE |
|
H450D |
модуль приложений |
|
KS200, KS210 |
опции сигнализации GSM |
|
KS400, KS401, KS403, KS404, KS410, KS411, KS413 |
опции сигнализации WCDMA |
|
KS500, KS502, KS510, KS512, KS520 |
опции сигнализации LTE |
|
KM200 |
опции измерений GSM |
|
KM400, KM401, KM403 |
опции измерений WCDMA |
|
KM500, KM502, KM550 |
опции измерений LTE |
Нанесение знака поверки на тестеры не предусмотрено.
Конструкция тестеров обеспечивает ограничение доступа к узлам настройки (регулировки) в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование произведено методом нанесения наклейки на стык передней панели и крышки корпуса тестеров с заводскими номерами 150907 и 507980 и на стык задней панели и крышки корпуса тестеров с заводскими номерами 88880166 и 88880167.
Заводской номер в формате цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, нанесен методом наклейки на заднюю панель тестеров.

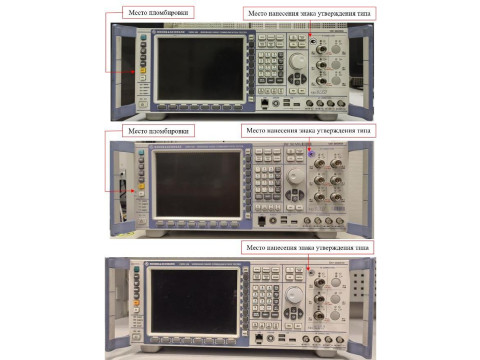

Общий вид тестеров с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера приведен на рисунках 1 - 8.
Рисунок 1 - Общий вид передней панели тестера с заводским номером 150907
Рисунок 2 - Общий вид передней панели тестера с заводским номером 507980
■ ■
Мес то нанесения знака утверждения типа
Рисунок 3 - Общий вид передней панели тестера с заводским номером 88880166
” w
Место нанесения знака утверждения типа
о**™

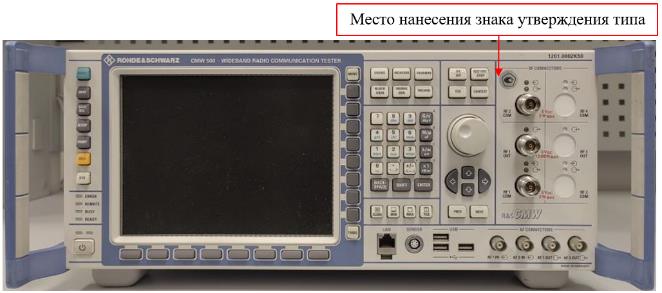

Рисунок 4 - Общий вид передней панели тестера с заводским номером 88880167
Место нанесения заводского номера
Рисунок 5 - Вид задней панели тестера с заводским номером 150907
Место нанесения заводского номера
Рисунок 6 - Вид задней панели тестера с заводским номером 507980
Рисунок 7 - Вид задней панели тестера с заводским номером 88880166
Рисунок 8 - Вид задней панели тестера с заводским номером 88880167
Программное обеспечение
Программное обеспечение (далее - ПО) представляет собой специализированную программную среду, установленную на встроенный компьютер тестеров. ПО обеспечивает формирование заданий на проведение измерений, управление работой тестеров в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с тестерами и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Версия ПО идентифицируется визуально при отображении номера версии на экране тестеров при выполнении команды отображения информации о приборе. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик тестеров за пределы допускаемых значений.
Конструкция тестеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CMW Base |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.7.120 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики опорного генератора
|
Наименование характеристики |
Значение | |
|
Номинальное значение частоты опорного генератора, МГц |
10 | |
|
Пределы допускаемой относительной погрешности частоты опорного генератора |
зав. № 88880167 |
+1-10-6 |
|
зав. № 150907 зав. № 507980 зав. № 88880166 |
+3-10-8 | |
Таблица 4 - Метрологические характеристики генератора высокочастотного
|
Наименование характеристики |
Значение | |
|
Диапазон частот, ГГ ц |
зав. № 150907 зав. № 507980 зав. № 88880166 зав. № 88880167 |
от 0,07 до 3,3 от 0,07 до 3,3 от 0,07 до 6,0 от 0,07 до 3,3 |
|
Разрешение по частоте, Гц |
0,1 | |
|
Диапазон установки уровня выходного сигнала на выходе RF1 OUT в режиме CW на нагрузке 50 Ом, дБ (1 мВт)1) |
от -120 до 3 | |
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала2), дБ от 70 до 100 МГц включ. св. 100 МГц до 3,3 ГГц включ. св. 3,3 до 6 ГГц (только для зав. № 88880166) |
±2 ±1 ±2 | |
|
КСВН выхода RF1 OUT (волновое сопротивление 50 Ом), не более |
1,6 | |
|
Относительный уровень помех, обусловленных гармоническими искажениями, для уровня выходного сигнала 0 дБ (1 мВт), дБ, не более |
-30 | |
|
Относительный уровень негармонических составляющих, дБ, не более: от 400 МГц до 3,3 ГГц включ. св. 3,3 до 3,6 ГГц включ. св. 3,6 до 6 ГГц (только для зав. № 88880166) |
-60 -25 -40 | |
|
Спектральная плотность мощности фазовых шумов3) на частоте 1 ГГц при отстройке 1 МГ ц, дБ, не более |
-120 | |
|
1) дБ относительно 1 мВт 2) при уровне свыше минус 112 дБ (1 мВт) 3) уровень мощности фазовых шумов относительно мощности несущей нормирован в полосе пропускания 1 Гц | ||
Таблица 5 - Метрологические характеристики анализатора высокочастотного
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон частот, ГГ ц |
зав. № 150907 зав. № 507980 зав. № 88880166 зав. № 88880167 |
от 0,07 до 3,3 от 0,15 до 3,3 от 0,07 до 6,0 от 0,07 до 3,3 |
|
Диапазон установки опорных уровней мощности по входу RF1 COM в режиме CW, дБ (1 мВт) |
от -20 до 36 | |
|
Динамический диапазон1), дБ, не менее |
100 | |
|
Спектральная плотность мощности фазовых шумов2) на частоте 1 ГГц при отстройке 1 МГ ц, дБ, не более |
-120 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала, дБ |
±1,2 | |
|
Относительный уровень помех, обусловленных гармоническими искажениями второго порядка, дБ, не более |
-30 | |
|
Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов относительно несущей, дБ, не менее |
от 0,07 до 3,3 ГГц включ. |
55 |
|
св. 3,3 до 6 ГГц (только для зав. № 88880166) |
40 | |
Продолжение таблицы 5
|
1 |
2 |
|
Уровень остаточных сигналов комбинационных частот при опорном уровне минус 10 дБ (1 мВт), дБ (1 мВт), не более |
-100 |
|
КСВН входа RF1 COM (волновое сопротивление 50 Ом), не более |
1,6 |
|
1) относительно уровня опорной мощности 0 дБ (1 мВт) при полосе пропускания 781 Гц 2) уровень мощности фазовых шумов относительно мощности несущей нормирован в полосе пропускания 1 Гц | |
Таблица 6 - Метрологические характеристики генератора низкочастотного
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
от 20 до 21000 |
|
Разрешение по частоте, Гц |
1 |
|
Диапазон установки уровня выходного сигнала, В |
от 0,01 до 5 |
|
Пределы допускаемой относительной погрешности установки уровня выходного сигнала, % |
±1,5 |
|
Коэффициент гармоник выходного сигнала, %, не более |
0,025 |
|
Выходное сопротивление разъема типа BNC «розетка», Ом, не более |
4 |
Таблица 7 - Метрологические характеристики анализатора низкочастотного
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
от 20 до 21000 |
|
Диапазон измерений уровня входного сигнала, В |
от 0,001 до 30 |
|
Разрешение по уровню, % |
0,1 |
|
Пределы допускаемой относительной погрешности измерений уровня входного сигнала от 50 Гц до 21 кГц, % |
±1,3 |
|
Диапазон частот измерителя коэффициента гармоник, кГ ц |
от 0,1 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник, % |
±2 |
|
Входное сопротивление разъема типа BNC «розетка», кОм, не менее |
100 |
Таблица 8 - Параметры модуляции и демодуляции
|
Наименование характеристики |
Значение | |
|
Пределы допускаемого среднеквадратического значения векторной ошибки при воспроизведении сигнала, не более |
GSM |
1° |
|
WCDMA |
2 % | |
|
LTE |
2 % | |
|
Пределы допускаемой среднеквадратического значения векторной ошибки при демодуляции сигнала, не более |
GSM |
0,6° |
|
WCDMA |
2,5 % | |
|
LTE |
1 % | |
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
Продолжение таблицы 9
|
1 |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц |
230 ± 23 50 ± 2,5 |
|
Масса, кг, не более |
20 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
465 х 197 х 517 |
|
Время прогрева, мин |
30 |
Знак утверждения типа
наносится на переднюю панель тестеров методом наклейки в месте, указанном на рисунках 1 - 4, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тестер радиокоммуникационный |
CMW500 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Начало работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
ГОСТ Р 8.762-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник».
