Трансформаторы напряжения VDGV3-110
| Номер в ГРСИ РФ: | 97929-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Toko Electric Corporation", Япония |
|
97929-26: Описание типа
2026-97929-26.pdf
|
Скачать | 131.8 КБ |
Трансформаторы напряжения VDGV3-110 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97929-26 | |||||||||
| Наименование | Трансформаторы напряжения | |||||||||
| Модель | VDGV3-110 | |||||||||
| Приказы |
№436 от
10.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1d98979f-16c5-d879-f0d6-ea62f989b9be | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма "Toko Electric Corporation", ЯПОНИЯ, 7-1, Yraku-Cho 1-Chome, Chiyoda-Ku, Tokyo 100-0006
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97929-26: Описание типа
2026-97929-26.pdf
|
Скачать | 131.8 КБ |
Описание типа
Назначение
Трансформаторы напряжения VDGV3-110 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения заземляемые, трехфазные, представляют собой сборку трех однофазных электромагнитных преобразователей некаскадного типа, каждый из которых имеет первичную обмотку, вторичные обмотки, две основных измерительных и одну дополнительную. Сборка помещена в корпус, заполняемый после подсоединения элегазом под избыточным давлением не менее 0.4 МПа. Подсоединение трансформатора к элегазовым высоковольтным токопроводам осуществляется посредством фланцевого стыковочного узла с герметичной прокладкой. Вторичные обмотки трансформатора подсоединены к герметизированным выводам клеммной коробки посредством обжимных соединений. Клеммная коробка снабжена съемной крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К средствам измерений данного типа относятся трансформаторы напряжения VDGV3-110 зав. № D702021A, D702022A.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом лазерной печати в виде буквенно-цифрового обозначения.

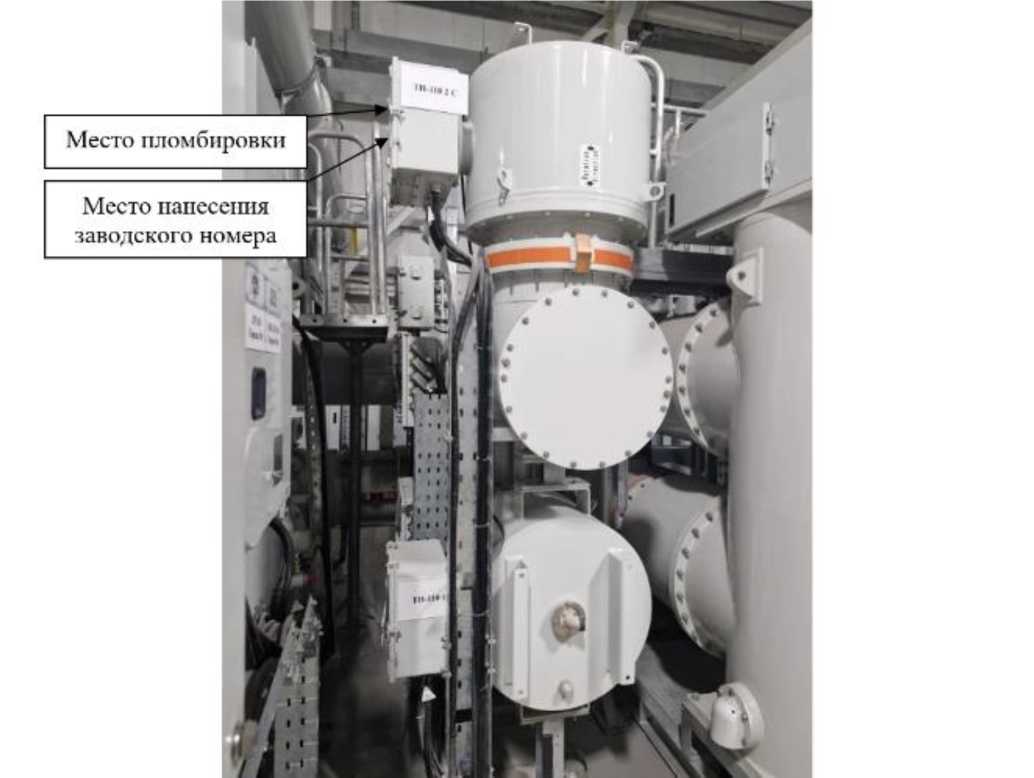

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и^ом, кВ |
110/^3 |
|
Номинальное напряжение U’2ном. В основных вторичных обмоток дополнительной вторичной обмотки |
100/^3 100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основных вторичных обмоток дополнительной вторичной обмотки |
0,2 3Р |
|
Номинальная мощность, В^А основных вторичных обмоток дополнительной вторичной обмотки |
30 30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +1 до +35 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
VDGV3-110 |
1 шт. |
|
Паспорт |
VDGV3-110 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
