Резервуар вертикальный стальной цилиндрический РВС-5000
| Номер в ГРСИ РФ: | 97930-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть - Приволга", г.Самара |
|
97930-26: Описание типа
2026-97930-26.pdf
|
Скачать | 192.6 КБ |
Резервуар вертикальный стальной цилиндрический РВС-5000 предназначен для измерения объёма нефти, а также для её приёма, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97930-26 | ||||||
| Наименование | Резервуар вертикальный стальной цилиндрический | ||||||
| Модель | РВС-5000 | ||||||
| Приказы |
№436 от
10.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | cbf9cd3b-1451-1cd0-2ce0-3fdf2947b4be | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть - Приволга», РОССИЯ, 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары вертикальные стальные цилиндрические. Методика поверки
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97930-26: Описание типа
2026-97930-26.pdf
|
Скачать | 192.6 КБ |
Описание типа
Назначение
Резервуар вертикальный стальной цилиндрический РВС-5000 предназначен
для измерения объёма нефти, а также для её приёма, хранения и отпуска.
Описание
Тип резервуар вертикальный стальной цилиндрический РВС-5000 номинальной вместимостью 5000 м3.
Резервуар РВС-5000 представляет собой сварную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара и оборудования, обеспечивающего их эксплуатацию.
Принцип действия резервуара основан на измерении объёма при приёме, хранении и отпуске нефти в соответствии с градуировочной таблицей.
Вариант установки резервуара - наземный.
Заполнение и выдача нефти осуществляется через приёмо-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабской цифры, однозначно идентифицирует его, нанесён методом окрашивания, краской с использованием трафарета на внешнюю сторону стенки над крышкой люка лаза и типографским способом в паспорт резервуара, обеспечивающим сохранность информации в период всего срока эксплуатации резервуара.
Резервуар РВС-5000, зав. № 1 расположен на площадке нефтебазы Транснефть по адресу: РФ, Волгоградская область, Жирновский район, рабочий посёлок Красный Яр.

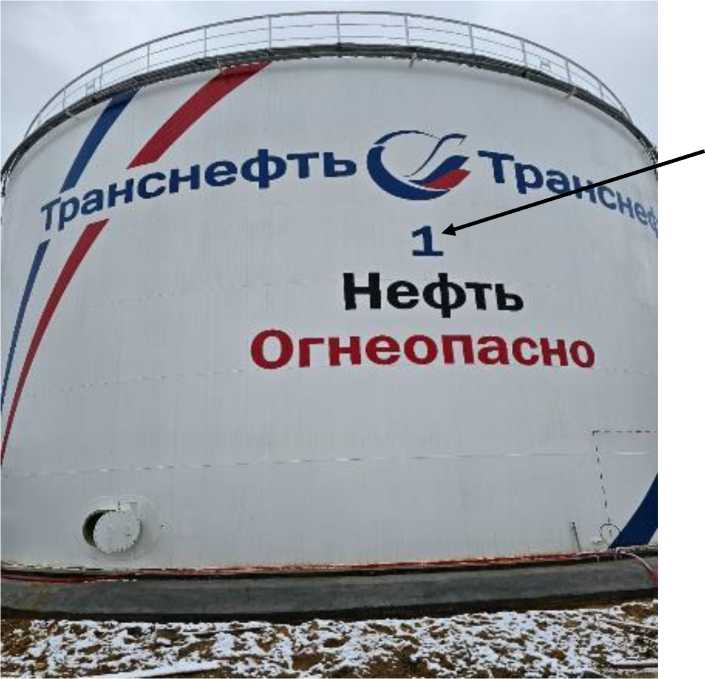

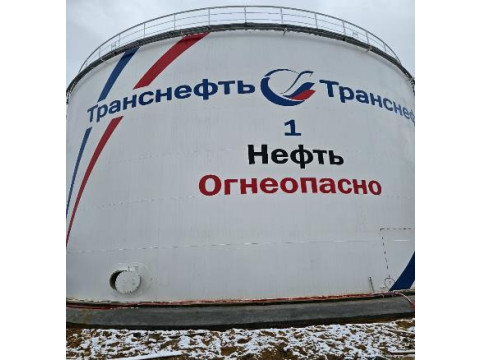

Фотография общего вида резервуара РВС-5000, зав. № 1 с обозначением заводского номера представлена на рисунке 1. Измерительный люк находится сверху резервуара.
Место нанесения заводского номера
Рисунок 1 - Общий вид резервуара РВС-5000 зав. № 1 с люком
Пломбирование (нанесение знака поверки) на резервуар РВС-5000 зав. № 1 не предусмотрено. Знак поверки наносится в градуировочной таблице рядом с подписью поверителя.
Технические характеристики
Таблица 1 - Метрологические характеристики__________________________________________
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
От -30 до +50 От 84,0 до 106,7 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений_______________________
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-5000 |
1 шт. |
|
Паспорт |
ПС-РВС-5000 |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Сведения о методах измерений
ФР.1.29.2021.40082 ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах
Нормативные документы
Приказ Росстандарта № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
