Осциллографы-мультиметры цифровые RGK DHO
| Номер в ГРСИ РФ: | 97934-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD, КНР |
Осциллографы-мультиметры цифровые RGK DHO (далее - осциллографы-мультиметры) предназначены для измерений амплитудных и частотно-временных параметров, напряжения и силы постоянного тока, среднеквадратических значений напряжения и силы переменного тока, электрического сопротивления постоянному току, электрической емкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97934-26 | ||||||
| Действует | по 10.03.2031 | ||||||
| Наименование | Осциллографы-мультиметры цифровые | ||||||
| Модель | RGK DHO | ||||||
| Модификации |
RGK DHO-25 RGK DHO-40 RGK DHO-70 RGK DHO-100 RGK DHO-200 RGK DHO-25G RGK DHO-40G RGK DHO-70G RGK DHO-100G RGK DHO-200G На испытании представлена: RGK DHO-200G |
||||||
| Приказы |
№436 от
10.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8f769a1c-a3ab-7559-ca39-d0cf9fc6ba73 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Fujian Lilliput Optoelectronics Technology Co., Ltd., КИТАЙ, No. 19, Heming Road, Longwen Zone, Zhangzhou City, Fujian
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0031-2025 МП Государственная система обеспечения единства измерений. Осциллографы-мультиметры цифровые RGK DHO. Методика поверки
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97934-26: Описание типа
2026-97934-26.pdf
|
Скачать | 200.6 КБ | |
|
97934-26: Методика поверки
РВНЕ.0031-2025 МП
2026-mp97934-26.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Осциллографы-мультиметры цифровые RGK DHO (далее - осциллографы-мультиметры) предназначены для измерений амплитудных и частотно-временных параметров, напряжения и силы постоянного тока, среднеквадратических значений напряжения и силы переменного тока, электрического сопротивления постоянному току, электрической емкости.
Описание
Принцип действия осциллографов-мультиметров основан на аналого-цифровом преобразовании входных сигналов с последующей цифровой обработкой и индикацией результатов измерений на жидкокристаллическом дисплее.
Конструктивно осциллографы-мультиметры представляют собой портативные моноблочные приборы, выполненные в пластмассовом корпусе. На передней панели осциллографов-мультиметров расположены цветной жидкокристаллический дисплей, кнопки управления и входные разъемы мультиметра. На верхней торцевой панели находятся входные разъемы для работы в режиме осциллографа (для всех модификаций) и выходной разъем генератора сигналов (модификации RGK DHO-25G, RGK DHO-40G, RGK DHO-70G, RGK DHO-100G, RGK DHO-200G). На правой боковой панели осциллографов-мультиметров расположены разъем Type-C для зарядки и связи с персональным компьютером, клеммы компенсации пробников. На задней панели осциллографов-мультиметров расположены батарейный отсек, упор-подставка.
Осциллографы-мультиметры выпускаются в десяти модификациях: RGK DHO-25, RGK DHO-40, RGK DHO-70, RGK DHO-100, RGK DHO-200, RGK DHO-25G, RGK DHO-40G, RGK DHO-70G, RGK DHO-100G, RGK DHO-200G, отличающихся метрологическими и техническими характеристиками.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

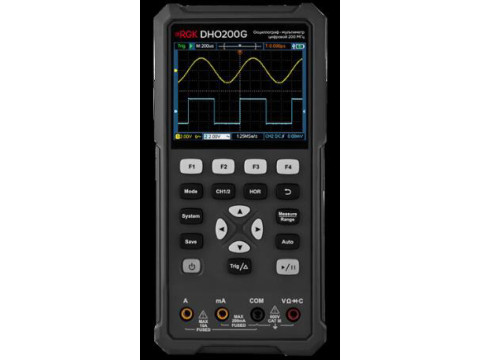

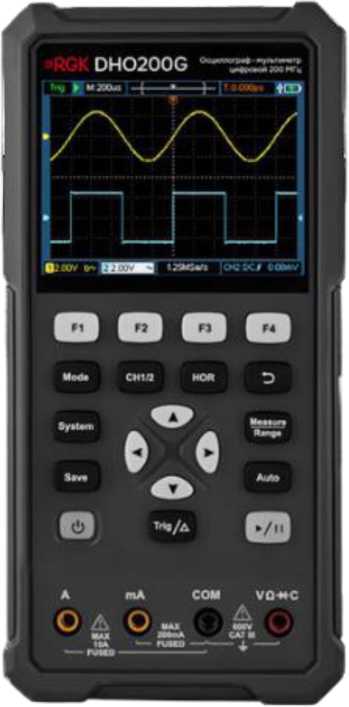

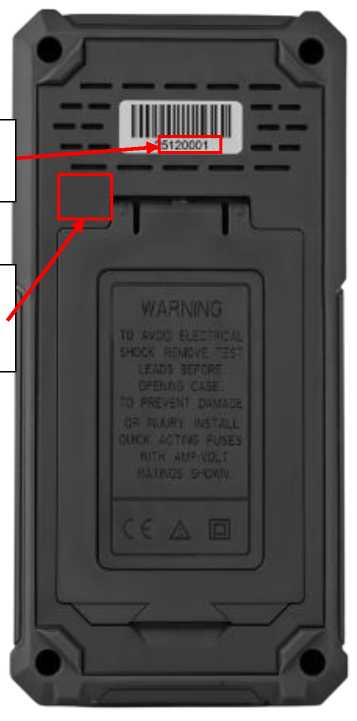

Общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на осциллографы-мультиметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) осциллографов-мультиметров не предусмотрено.
Цветовая гамма корпуса осциллографов-мультиметров может быть изменена по решению изготовителя в одностороннем порядке.

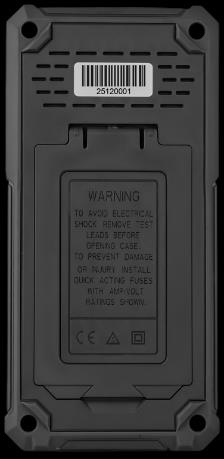

знака утверждения типа
Место нанесения
Место нанесения серийного номера
Рисунок 1 - Общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) осциллографов-мультиметров состоит из встроенного ПО.
ПО является метрологически значимым.
Метрологические характеристики осциллографов-мультиметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО осциллографов-мультиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов в режиме осциллографа |
2 |
|
Входное сопротивление, МОм |
1,00±0,02 |
|
Верхние пределы частоты полосы пропускания (-3 дБ), МГц, для модификаций: - RGK DHO25, RGK DHO25G |
25 |
|
- RGK DHO40, RGK DHO40G |
40 |
|
- RGK DHO70, RGK DHO70G |
70 |
|
- RGK DHO100, RGK DHO100G |
100 |
|
- RGK DHO200, RGK DHO200G |
200 |
|
Диапазон установки коэффициента отклонения Ко (с шагом 1-2-5) |
от 10 мВ/дел до 10 В/дел |
|
Пределы допускаемой относительной погрешности коэффициента отклонения, % |
±3 |
|
Диапазон установки коэффициента развертки, для модификаций (с шагом 1-2-5): - RGK DHO25, RGK DHO40, RGK DHO70, |
от 5 нс/дел до 1000 с/дел |
|
RGK DHO25G, RGK DHO40G, RGK DHO70G; - RGK DHO100, RGK DHO200, RGK DHO100G, RGK DHO200G |
от 2 нс/дел до 1000 с/дел |
|
Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки, % |
±0,0001 |
Таблица 3 - Метрологические характеристики в режиме измерений напряжения постоянного тока
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
200,00 мВ |
0,01 мВ |
±(0,005,иИЗм+10,к) |
|
2,0000 В |
0,0001 В |
±(0,003-иИЗм+5-к) |
|
20,000 В |
0,001 В | |
|
200,00 В |
0,01 В | |
|
1000,0 В |
0,1 В | |
|
Примечание: иизм - измеренное значение напряжения постоянного тока, мВ, В. | ||
Таблица 4 - Метрологические характеристики в режиме измерений среднеквадратического
значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц)
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности измерений |
|
200,00 мВ |
0,01 мВ |
±(0,008^изм+10±) |
|
2,0000 В |
0,0001 В | |
|
20,000 В |
0,001 В | |
|
200,00 В |
0,01 В | |
|
750,0 В |
0,1 В |
±(0,01-UB3M+10-k) |
Примечание: иизм - измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В.
Таблица 5 - Метрологические характеристики в режиме измерений силы постоянного тока
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
200,00 мА |
0,01 мА |
±(0,008-^+10*) |
|
10,000 А |
0,001 А |
±(0,025-^+10*) |
|
Примечание: 1изм- измеренное значение силы постоянного тока, мА, А. | ||
Таблица 6 - Метрологические характеристики в режиме измерений среднеквадратического
значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц)
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
200,00 мА |
0,01 мА |
±(0,01-Ia3M+10-k) |
|
10,000 А |
0,001 А |
±(0,028-^+10*) |
|
Примечание: 1изм - измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А. | ||
Таблица 7 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
200,00 Ом |
0,01 Ом |
±(0,008^изм+10*) |
|
2,0000 кОм |
0,0001 кОм |
±(0,008^изм+5*) |
|
20,000 кОм |
0,001 кОм |
±(0,008^изм+3*) |
|
200,00 кОм |
0,01 кОм | |
|
2,0000 МОм |
0,0001 МОм | |
|
20,000 МОм |
0,001 МОм |
±(0,01-RB3H+3-k) |
|
100,00 МОм |
0,01 МОм |
±(0,05-RB3H+10-k) |
Примечание: Rизм - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.
Таблица 8 - Метрологические характеристики в режиме измерений электрической емкости
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
20,000 нФ |
0,001 нФ |
±(0,03-0^+10*) |
|
200,00 нФ |
0,01 нФ | |
|
2,0000 мкФ |
0,0001 мкФ | |
|
20,000 мкФ |
0,001 мкФ | |
|
200,00 мкФ |
0,01 мкФ | |
|
2,0000 мФ |
0,0001 мФ |
Примечание: Сизм- измеренное значение электрической емкости, нФ, мкФ, мФ.
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания от сети: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50 |
|
Параметры электрического питания от аккумулятора: - напряжение постоянного тока, В |
3,7 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
198x96x38 |
|
Масса (без аккумулятора), кг, не более |
0,6 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха +25 °С, % |
от +15 до +25 от 30 до 80 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
8000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус осциллографа-мультиметра любым технологическим способом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф-мультиметр цифровой RGK DHO |
- |
1 шт. |
|
Измерительные щупы |
- |
1 шт. |
|
Кабель BNC - зажимы «крокодилы» |
- |
1 шт.1) |
|
Сетевой адаптер |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Осциллографический пробник с набором комплектующих |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) Для модификаций RGK DHO25G, RGK DHO40G, RGK DH RGK DHO200G - 2 шт. |
[O70G, RGK DHO100G, | |
Сведения о методах измерений
приведены в разделе 7 «Работа с прибором» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
«Осциллографы-мультиметры цифровые RGK DHO. Стандарт предприятия»
