Полуприцепы-цистерны TONGCHENG
| Номер в ГРСИ РФ: | 97935-26 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | Tongсheng Logistics Equipment (Yangzhou) co., ltd, КИТАЙ |
|
97935-26: Описание типа
2026-97935-26.pdf
|
Скачать | 243.5 КБ |
Полуприцепы-цистерны (далее - ППЦ) TONGCHENG являются транспортными мерами полной вместимости (далее ТМ) и предназначены для измерения объема, транспортирования и временного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97935-26 | ||||||||||||
| Действует | по 10.03.2031 | ||||||||||||
| Наименование | Полуприцепы-цистерны | ||||||||||||
| Модель | TONGCHENG | ||||||||||||
| Модификации |
TONGCHENG Х-Z, где: TONGCHENG - фирменное наименование X - количество осей: ТСР3-01 - три оси, ТСР4-01 - 4 оси Z - номинальная вместимость На испытании представлены: ТСР3-01-32 VIN ТСР4-01-34 VIN ТСР4-01-35 VIN |
||||||||||||
| Приказы |
№436 от
10.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 19e848ba-6b29-7ea0-e75a-f910e0db3ee6 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Tongсheng Logistics Equipment (Yangzhou) co., ltd, КИТАЙ, 225000, Huaisi Town West, Beijiao, Yangzhou City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97935-26: Описание типа
2026-97935-26.pdf
|
Скачать | 243.5 КБ |
Описание типа
Назначение
Полуприцепы-цистерны (далее - ППЦ) TONGCHENG являются транспортными мерами полной вместимости (далее ТМ) и предназначены для измерения объема, транспортирования и временного хранения жидких нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении нефтепродуктом до уровня налива, соответствующего определенному объему. Слив осуществляется при помощи насоса или самотеком.
ППЦ представляют собой установленную на шасси полуприцепа сварную алюминиевую или металлическую емкость цилиндрической формы постоянного или переменного сечения, состоящую из обечаек и двух торосферических днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих ППЦ на изолированные секции. Внутри секции установлены -перегородки-волнорезы, предназначенные для гашения гидравлических колебаний во время движения, в которых предусмотрено отверстие (лаз), служащее для проведения осмотра и выполнения работ внутри ППЦ.
Верхняя часть ППЦ оборудована площадкой для обслуживания с откидными поручнями и противоскользящим покрытием. Каждый отсек оснащен заливной горловиной круглой формы, дыхательными клапанами, запорными устройствами, и системой защиты от перелива. На внутренней стенке горловин установлены указатели уровня нефтепродукта.
В нижней части ППЦ установлены фланцы пневматических донных клапанов с адаптерами, пенал для хранения напорных, напорно-всасывающих рукавов и рундук для размещения технологического оборудования и ЗИП.
ППЦ оборудованы пневматическими вентиляционными клапанами для отвода паров нефтепродукта, трапом для выполнения работ по техническому обслуживанию, загрузочными и разгрузочными магистралями и могут оснащаться насосом, счетчиком жидкости, компенсационными противопереливными коробами, датчиками верхнего и нижнего уровня налива, указателями температуры и прочими контрольно-измерительными приборами.
ППЦ изготавливаются в разных модификациях, одинаковых по принципу действия и отличающихся количеством осей на шасси полуприцепа, в котором установлена цистерна, и ее номинальной вместимостью. Количество модификаций - 14.
Структура условного обозначения модификаций ППЦ TONGCHENG Х-Z:
TONGCHENG - фирменное наименование (обозначение типа);
X - количество осей: «ТСР3-01» - три оси, «ТСР4-01» - четыре оси.
Z - номинальная вместимость ППЦ: (30, 32, 33, 34, 35, 36, 38) м3.
На задней и/или боковых панелях ППЦ нанесены светоотражающие полосы, а также могут располагаться надписи «ОГНЕОПАСНО» и информационные надписи (знаки), обозначающие транспортное средство, перевозящее опасный груз.
Маркировочная табличка устанавливается на раму ППЦ с правой стороны по ходу движения и содержит, в том числе, информацию о производителе и модификации, номинальная вместимость (общая и посекционная), количество изолированных секций, дата выпуска, вин номер в виде буквенно-цифрового обозначения, максимальная масса ППЦ и условия эксплуатации. Информация нанесена ударным методом.
Общий вид ППЦ представлен на рисунках 1 и 2, схема пломбировки указателя уровня налива, а также место нанесения знака поверки представлены на рисунке 3, образец маркировочной таблички на рисунке 4.

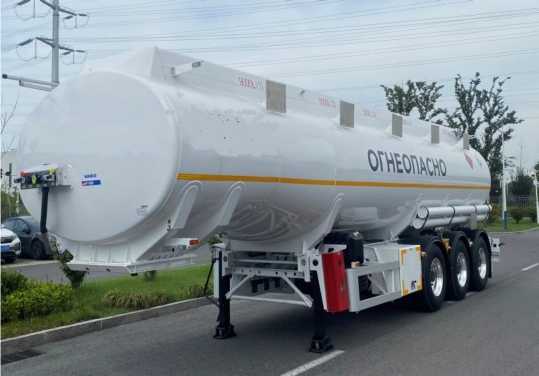

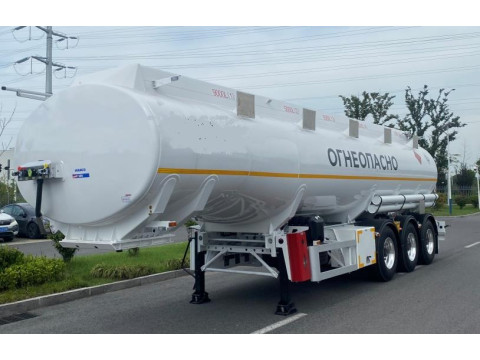

Рисунок 1 - Общий вид ППЦ ТСР3-01

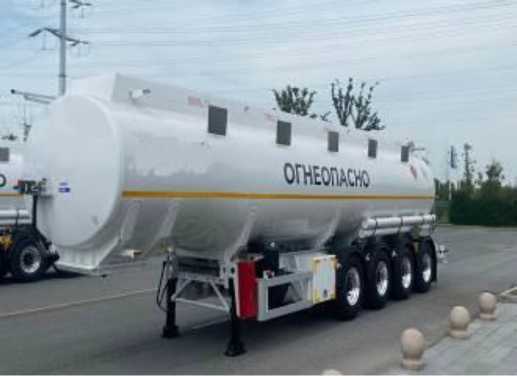

Рисунок 2 - Общий вид ППЦ ТСР4-01

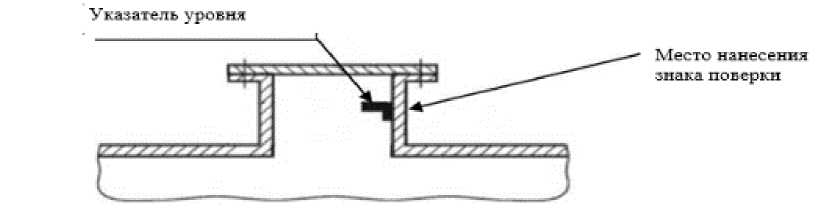

Рисунок 3 - Схема пломбировки указателя уровня топлива от несанкционированного изменения положения и место нанесения знака поверки. Знак поверки наносится ударным способом на шайбу указателя уровня налива и площадку под заливной горловиной

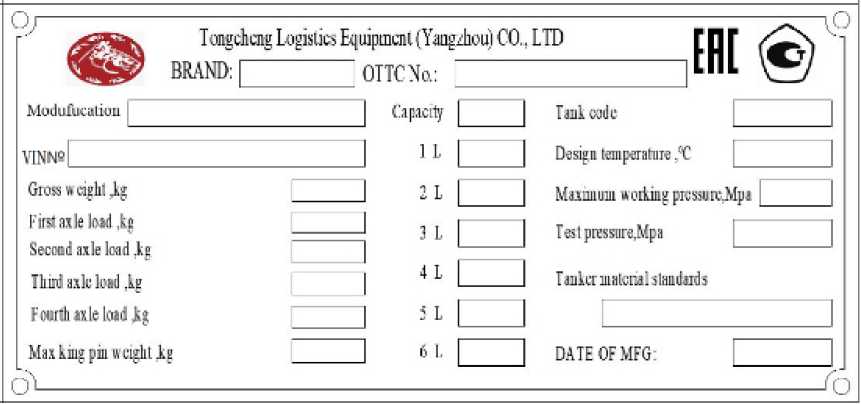

Рисунок 4 - Образец маркировочной таблички
Технические характеристики
Таблица 1 - Метрологические характеристики 1И1Ц TONGCHENG ТСР3-01
|
Наименование параметра |
З |
начение | |||||
|
Модификация полуприцеп-цистерны TONGCHENG |
ТСР3-01-30 |
ТСР3-01-32 |
ТСР3-01-33 |
ТСР3-01-34 |
ТСР3-01-35 |
ТСР3-01-36 |
ТСР3-01-38 |
|
Номинальная вместимость, м3 |
30 |
32 |
33 |
34 |
35 |
36 |
38 |
|
Разность между номинальной и действительной вместимостью ТМ, не более, % |
±1,5 | ||||||
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | ||||||
Таблица 2 - Метрологические характеристики ППЦ TONGCHENG ТСР4-01
|
Наименование параметра |
З |
начение | |||||
|
Модификация полуприцеп-цистерны TONGCHENG |
ТСР4-01-30 |
ТСР4-01-32 |
ТСР4-01-33 |
ТСР4-01-34 |
ТСР4-01-35 |
ТСР4-01-36 |
ТСР4-01-38 |
|
Номинальная вместимость, м3 |
30 |
32 |
33 |
34 |
35 |
36 |
38 |
|
Разность между номинальной и действительной вместимостью ТМ, не более, % |
±1,5 | ||||||
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | ||||||
Таблица 3 - Технические характеристики ГИ1Ц TONGCHENG ТСР3-01
|
Наименование параметра |
Значение | ||
|
Модификация полуприцеп-цистерны TONGCHENG |
ТСР3- ТСР3- 01-30 01-32 |
ТСР3- ТСР3- 01-33 01-34 |
ТСР3- ТСР3- ТСР3- 01-35 01-36 01-38 |
|
Габаритные размеры полуприцепа: - длина, не более, мм - ширина, не более, мм - высота, не более, мм |
11000 2500 4000 |
11600 2500 4000 |
11800 2500 4000 |
|
Масса полуприцепа расчетная, не более, кг |
9000 |
9100 | |
|
Температура окружающей среды, °С |
от -40 до + 50 | ||
Таблица 4 - Технические характеристики ППЦ TONGCHENG ТСР4-01
|
Наименование параметра |
Значение | ||
|
Модификация полуприцеп-цистерны TONGCHENG |
ТСР4- ТСР4- 01-30 01-32 |
ТСР4- ТСР4- 01-33 01-34 |
ТСР4- ТСР4- ТСР4- 01-35 01-36 01-38 |
|
Габаритные размеры полуприцепа: - длина, не более, мм - ширина, не более, мм - высота, не более, мм |
11000 2500 4000 |
11600 2500 4000 |
11800 2500 4000 |
|
Масса полуприцепа расчетная, не более, кг |
9150 |
9300 | |
|
Температура окружающей среды, °С |
от -40 до +50 | ||
Знак утверждения типа
наносится типографским способом на титульные листы паспорта и руководства по эксплуатации и ударным способом на маркировочную табличку.
Комплектность
Таблица 5 - Комплектность ППЦ
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна TONGCHENG |
ТСРЗ-01-Z* или TCP4-O1-Z* |
1 шт. |
|
Запасные части, инструмент, принадлежности |
- |
1 компл. |
|
Руководство по эксплуатации |
TONGCHENG- РЭ |
1 экз. |
|
Паспорт |
TONGCHENG - ПС |
1 экз. |
|
Z* - номинальная вместимость, м3 | ||
Сведения о методах измерений
приведены в разделе 3 - Заполнение и опорожнение. TONGCHENG - РЭ «Полуприцепы-цистерны TONGCHENG. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта № 2356 от 26.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
