Резервуар горизонтальный стальной цилиндрический РГС-8
| Номер в ГРСИ РФ: | 97938-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть-Урал", г. Уфа |
|
97938-26: Описание типа
2026-97938-26.pdf
|
Скачать | 164.7 КБ |
Резервуар горизонтальный стальной цилиндрические РГС-8 (далее - резервуар) предназначен для измерения объёма нефтепродуктов, а также для их приёма, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97938-26 | ||||||
| Наименование | Резервуар горизонтальный стальной цилиндрический | ||||||
| Модель | РГС-8 | ||||||
| Приказы |
№436 от
10.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 54be47f2-b230-11fb-81e0-c250ac42a43c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть – Урал», РОССИЯ, 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97938-26: Описание типа
2026-97938-26.pdf
|
Скачать | 164.7 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной цилиндрические РГС-8 (далее - резервуар) предназначен для измерения объёма нефтепродуктов, а также для их приёма, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами.
Тип установки резервуара - подземный.
Резервуар с заводским № 095.06.24 расположен на территории ЛПДС «Челябинск».
Заводской номер нанесен типографским способом в виде цифрового кода на маркировочную табличку, расположенную на крышке замерного люка.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.
Эскиз общего вида резервуара представлен на рисунке 1.
Фотография маркировочной таблички, горловины и крышки замерного люка резервуара представлена на рисунке 2.

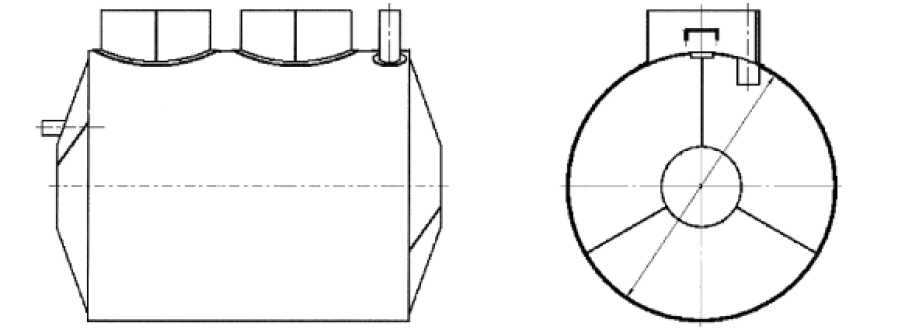

Рисунок 1 - Эскиз общего вида резервуара

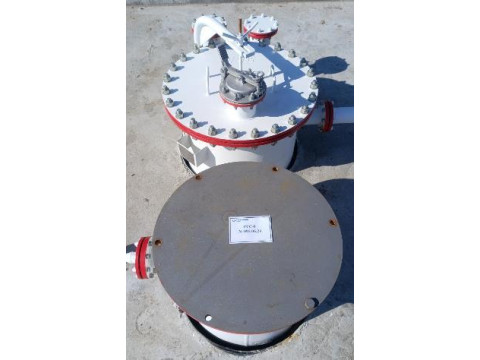

Рисунок 2 - Фотография маркировочной таблички, горловины и крышки замерного люка резервуара
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
8 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
± 0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-8 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
