Полуприцеп-цистерна СЕСПЕЛЬ 964845
| Номер в ГРСИ РФ: | 97940-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Чебоксарское предприятие "СЕСПЕЛЬ", г.Чебоксары |
|
97940-26: Описание типа
2026-97940-26.pdf
|
Скачать | 243.2 КБ |
Полуприцеп-цистерна СЕСПЕЛЬ 964845 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97940-26 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | СЕСПЕЛЬ 964845 | ||||||
| Приказы |
№436 от
10.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7b2a2f39-b20e-be7f-124d-d037437f3922 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ЗАО «Чебоксарское предприятие «Сеспель», РОССИЯ, 428021, г. Чебоксары, ул. Ярославская, д. 76
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97940-26: Описание типа
2026-97940-26.pdf
|
Скачать | 243.2 КБ |
Описание типа
Назначение
Полуприцеп-цистерна СЕСПЕЛЬ 964845 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ состоит из трех герметичных секций. Для гашения гидравлических ударов во время движения ППЦ оснащена волнорезами.
К верхней части обечайки корпуса ППЦ приварена заливная горловина круглой формы с установленным указателем уровня налива. ППЦ является транспортной мерой полной вместимости.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
- 3 заливные горловины с указателем уровня налива;
- 3 съёмных крышки горловины с заливными люками и дыхательными клапанами;
- Шаровый кран;
- Напорно-всасывающие рукава;
- Клапан донный;
- Задвижка трубопровода.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцеп-цистерна СЕСПЕЛЬ 964845 № X8A964845E0000022 представлены на рисунках 1-2.

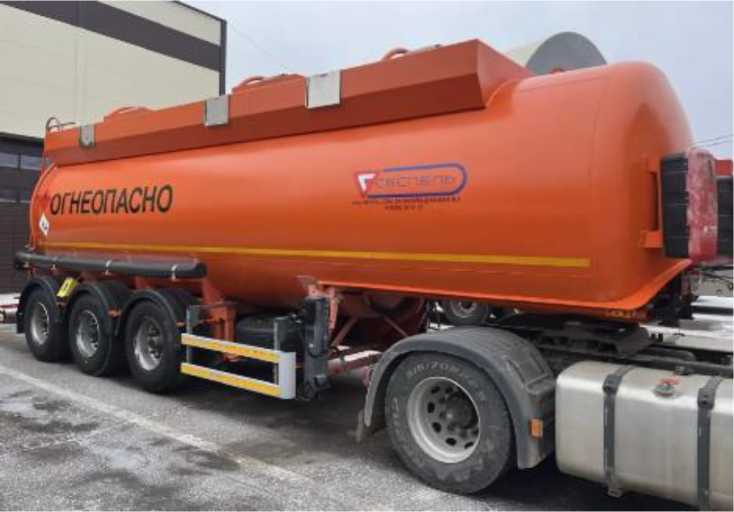

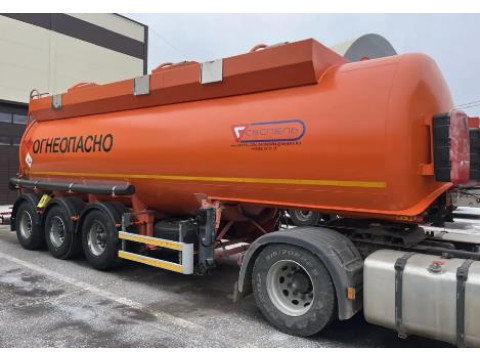

Рисунок 1 - Общий вид полуприцеп-цистерна СЕСПЕЛЬ 964845

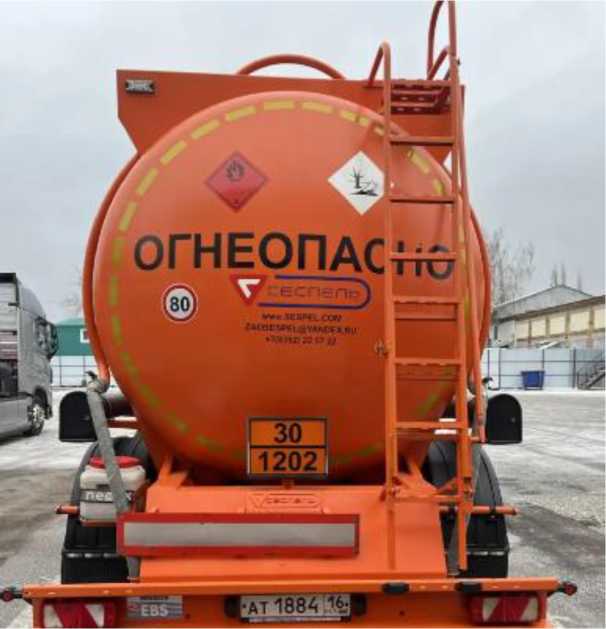

Рисунок 2 - Общий вид полуприцеп-цистерна СЕСПЕЛЬ 964845
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлена на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка установлена на передней части рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
27972 |
|
1 секция, дм3 |
5674 |
|
2 секция, дм3 |
11721 |
|
3 секция, дм3 |
10577 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
7400 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Полуприцеп-цистерна |
СЕСПЕЛЬ 964845 |
1 шт. |
|
2 |
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна СЕСПЕЛЬ 964845, раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
