Весы неавтоматического действия Aclas
| Номер в ГРСИ РФ: | 97942-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Pinnacle Technology Corp.", Тайвань |
|
97942-26: Описание типа
2026-97942-26.pdf
|
Скачать | 204.9 КБ |
Весы неавтоматического действия Aclas (далее - весы) предназначены для статических измерений массы.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97942-26 | ||||||||||||
| Действует | по 11.03.2031 | ||||||||||||
| Наименование | Весы неавтоматического действия | ||||||||||||
| Модель | Aclas | ||||||||||||
| Модификации |
LS215-00-М LS215-01-М LS515-00-М LS515-01-М LS515-02-М |
||||||||||||
| Приказы |
№453 от
11.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b8a835a5-90c7-1032-f08e-6add9b03fc01 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Pinnacle Technology Corp., ТАЙВАНЬ (КИТАЙ), 4F, No. 270, Sec 3, Nan-kang Rd, Taipei; Xiamen Pinnacle Electrical Co., Ltd., КИТАЙ, 361006, 4F, Guangxia Building, Torch High-Tech Zone, Xiamen, Fujian Province P.R
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания. (Приложение ДА)
(с 11.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97942-26: Описание типа
2026-97942-26.pdf
|
Скачать | 204.9 КБ |
Описание типа
Назначение
Весы неавтоматического действия Aclas (далее - весы) предназначены для статических измерений массы.
Описание
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройство, весоизмерительный датчик. Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
Весы изготавливаются в 5 моделях: LS215-OO-M (без принтера, без стойки), LS215-O1-M (с принтером, со стойкой), LS515-OO-M (с верхним принтером, расположенным по центру, со стойкой), LS515-O1-M (с нижним принтером, со стойкой), LS515-02-M (с верхним боковым принтером, со стойкой).
Весы оснащены следующими устройствами (функциями) (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- устройством первоначальной установки нуля (Т.2.7.2.4);
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- устройством слежения за нулем (Т.2.7.3);
- устройством взвешивания тары (Т.2.7.4.2);
- устройством выборки массы тары (Т.2.7.4);
- полуавтоматическим устройством юстировки чувствительности внешней гирей (4.1.2.5);
- устройство установки по уровню (Т.2.7.1);
- индикация веса в режимах брутто и нетто (Т.5.2.1 и Т.5.2.2);
- сигнализация о превышении нагрузки Мах+9е (4.2.3).
Модель весов LS215-00-M снабжена интерфейсом RS232/USB, модель LS215-01-M снабжена интерфейсом Ethernet, модели LS515-00-M, LS515-01-M, LS515-02-M снабжены интерфейсом Ethernet.

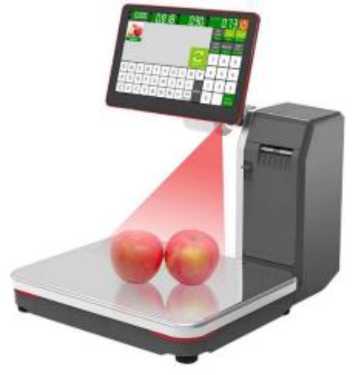

Общий вид весов представлен на рисунках 1-5.

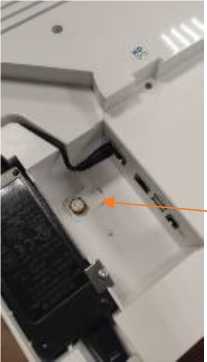

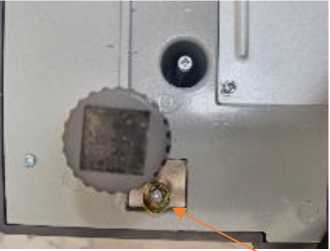

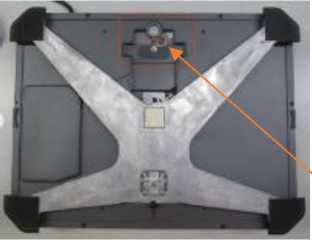

Место нанесения знака поверки в нижней части корпуса

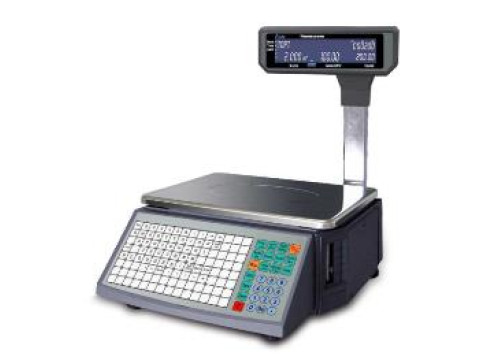

Рисунок 1 - Общий вид весов модели LS215-01-M и схема пломбирования от несанкционированного доступа
Место нанесения знака поверки в нижней части корпуса

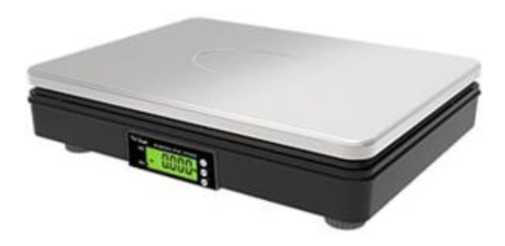

Рисунок 2 - Общий вид весов модели LS215-00-M и схема пломбирования от несанкционированного доступа
Место нанесения знака поверки в нижней части корпуса

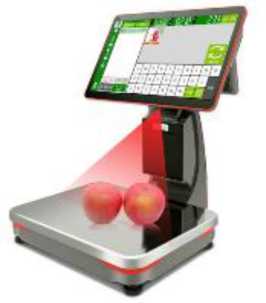

Рисунок 3 - Общий вид весов модели LS515-00-M и схема пломбирования от несанкционированного доступа
Место нанесения знака поверки в нижней части корпуса
Рисунок 4 - Общий вид весов модели LS515-01-M и схема пломбирования от несанкционированного доступа
Место нанесения знака поверки в нижней части корпуса

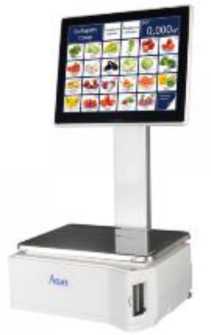

Рисунок 5 - Общий вид весов модели LS515-02-M и схема пломбирования от несанкционированного доступа
Защита весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, реализована нанесением знака поверки. Схемы пломбирования от несанкционированного доступа к полуавтоматическому устройству юстировки чувствительности приведены на рисунках 1-5. Юстировка весов осуществляется центрами технического обслуживания и производится на месте эксплуатации. После выполнения юстировки весы должны быть переданы в поверку уполномоченным на её проведение организациям.
Заводской номер, имеющий буквенно-цифровой формат, наносится способом термопечати на маркировочную табличку, разрушающуюся при удалении. Внешний вид маркировочной таблички приведен на рисунке 6.
Место
нанесения
заводского
номера

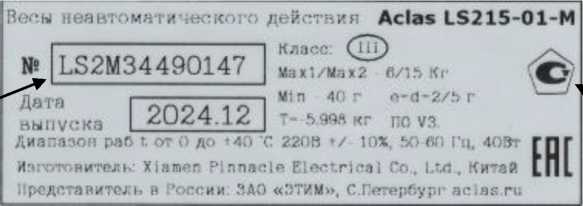

Рисунок 6 - Общий вид маркировочной таблички весов
Место
нанесения
знака
утверждения
типа
На маркировочной табличке приводится в общем случае следующая информация:
- товарный знак или наименование предприятия-изготовителя;
- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
- знак утверждения типа средства измерений;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е);
- значение максимальной выборки массы тары (Т= -);
- заводской номер весов по системе нумерации предприятия-изготовителя;
- параметры электрического питания;
- диапазон рабочих температур, °C;
- версия ПО;
- наименования изготовителя и представителя в России.
Допускается размещение на табличке иной дополнительной информации, касающейся весов.
Программное обеспечение
Весы имеют встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
ПО весов заложено в процессе производства, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию. Интерфейсы связи ПО для хранения данных в весах отсутствуют.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО__________________________________________
|
Идентификационные данные (признаки) |
Значение для моделей | |
|
LS215-00-M |
LS515-00-M; LS515-01-M; LS515-02-M; LS215-01-M | |
|
Идентификационное наименование ПО |
Встроенное ПО | |
|
Номер версии (идентификационный номер) ПО |
V3.XXX |
V3.XXXXX |
|
1) «3» - метрологически значимая часть, являющаяся неизменной. 2) «X» относится к метрологически незначимой части ПО и может принимать значения от 0 до 9. 3) Конструкция весов не предусматривает вычисление цифрового идентификатора ПО, и оно не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. | ||
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 — «высокий», который обеспечивается механическим пломбированием.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
III |
|
Максимальная нагрузка (Max), кг |
6/15 |
|
Минимальная нагрузка (Min), кг |
0,04 |
|
Действительная цена деления (d), г |
2/5 |
|
Поверочный интервал (e), г |
2/5 |
|
Число поверочных интервалов (n) |
3000 |
|
Пределы допускаемой погрешности весов (mpe) при первичной и периодической поверке, г, в интервалах взвешивания: |
±1,0 ±2,0 ±3,0 ±5,0 ±7,5 |
|
от Min кг до 1 кг включ. св. 1 кг до 4 кг включ. св. 4 кг до 6 кг включ. св. 6 кг до 10 кг включ. св. 10 кг до 15 кг включ. | |
|
Повторяемость (размах) показаний, г, не более |
|mpe| |
|
Диапазон устройства выборки массы тары, кг |
от 0 до 5,998 |
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах |
|
Примечание — Пределы допускаемой погрешности в эксплуатации равны удвоенному значению mpe при поверке (надзор во время эксплуатации по п. 8.4.2 ГОСТ OIML R-76-1-2011). | |
|
Таблица 3 - Основные технические характе |
ристики | ||
|
Наименование характеристики |
Значение для моделей | ||
|
LS215-00-М |
LS215-01-М |
LS515-00-W; LS515-01-W; LS515-02-W | |
|
Габаритные размеры (длина; ширина; высота), мм, не более |
345; 263;88 |
429; 371; 478 |
444; 384;702 |
|
Габаритные размеры грузоприемной платформы (длина; ширина), мм, не более |
263; 345 | ||
|
Высота от поверхности до верхнего края дисплея, мм, не более |
88 |
478 |
702 |
|
Масса с индикатором, кг, не более |
3,6 |
7,6 |
9,0 |
|
Потребляемая мощность, В^А, не более |
5 |
40 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение для моделей | ||
|
LS215-00-M |
LS215-01-M |
LS515-00-M; LS515-01-M; LS515-02-M | |
|
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц напряжение постоянного тока*, В |
_ |
220±10% | |
|
_ |
от 50 до 60 | ||
|
5±5% | |||
|
Условия эксплуатации: - диапазон рабочих температур, °C - относительная влажность воздуха, %, не более |
от 0 до +40 85 | ||
|
*Питание осуществляется через USB (основной тип питания) или через блок питания. | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа при средней загрузке средства измерений 8 часов в сутки, ч |
12500 |
Знак утверждения типа
наносится фотохимическим/термопечатным способом на маркировочную табличку, закрепляемую на корпусе весов, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность весов
|
Наименование |
Обозначение |
Количество |
|
Весы неавтоматического действия |
Aclas Обозначение модели в соответствии с заказом |
1 шт. |
|
Сетевой шнур электропитания (для всех моделей кроме LS215-00-M) |
1 экз. | |
|
Кабель питания USB (преобразователь USB-RS232, для модели LS215-00-M) |
_ |
1 шт. |
|
Съемная платформа |
_ |
1 шт. |
|
Дисплей со стойкой (модели LS215-01-M, LS515-00-M, LS515-01-M, LS515-02-M) |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Примечания: 1 Руководства по эксплуатации поставляются в зависимости от модели весов; 2 По дополнительному заказу поставляются вторые экраны к моделям LS515-00-M, LS515-01-M, LS515-02-M; блок питания для модели LS215-00-M. | ||
Сведения о методах измерений
приведены в разделе «Порядок работы на весах» руководств по эксплуатации: «Весы неавтоматического действия Aclas. Модель LS215-00-M (без стойки, без принтера). Руководство по эксплуатации»; «Весы неавтоматического действия Aclas. Модель LS215-O1-M (со стойкой, с принтером) Руководство по эксплуатации»; «Весы неавтоматического действия Aclas. Модели LS515-OO-M (со стойкой, с верхним принтером по центру), LS515-O1-M (со стойкой, с нижним принтером), LS215-O2-M (со стойкой, с верхним боковым принтером). Руководство по эксплуатации».
Нормативные документы
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 04 июля 2022 г. № 1622;
Техническая документация Xiamen Pinnacle Electrical Co., Ltd., Китай.
