Трансформаторы тока измерительные ТШП-0,66
| Номер в ГРСИ РФ: | 97943-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО «ЮКОН РУ», БЕЛАРУСЬ, г. Новополоцк |
|
97943-26: Описание типа
2026-97943-26.pdf
|
Скачать | 325.2 КБ |
Трансформаторы тока измерительные ТШП-0,66 (далее - трансформаторы) предназначены для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в электрических цепях переменного тока номинальной частотой 50 Гц и номинальным рабочим напряжением 0,66 кВ.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97943-26 | ||||||||||||||||||||||||||||||
| Действует | по 11.03.2031 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока измерительные | ||||||||||||||||||||||||||||||
| Модель | ТШП-0,66 | ||||||||||||||||||||||||||||||
| Модификации |
ТШП-066-Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10 (с двумя вторичными обмотками), где: Т - трансформатор тока измерительный Ш - конструктивное исполнение П - пластиковый корпус 0.66 - номинальное напряжение Х1 - размер ширины шины Х2 - класс точности первой вторичной обмотки Х3 - класс точности второй вторичной обмотки Х4 - номинальный первичный ток первой вторичной обмотки Х5 - номинальный первичный ток второй вторичной обмотки Х6 - номинальный вторичный ток первой вторичной обмотки Х7 - номинальный вторичный ток второй вторичной обмотки Х8 - номинальная вторичная нагрузка первой вторичной обмотки Х9 - номинальная вторичная нагрузка второй вторичной обмотки Х10 - климатическое исполнение по ГОСТ 15150 ТШП-0,66-Х1-Х2-Х3-Х4-Х5-Х6 (с одной вторичной обмоткой), где: Т - трансформатор тока измерительный Ш - конструктивное исполнение П - пластиковый корпус 0.66 - номинальное напряжение Х1 - размер ширины шины Х2 - класс точности Х3 - номинальный первичный ток Х4 - номинальный вторичный ток Х5 - номинальная вторичная нагрузка Х6 - климатическое исполнение по ГОСТ 15150 На испытании представлены: ТШП-0,66-60-1,0-100/1-1 У3 ТШП-0,66-60-0,2S-1600/5-30 У3 ТШП-0,66-80-1,0-150/5-1 У3 ТШП-0,66-80-0,2S-2500/5-30 У3 ТШП-0,66-100-0,5S/0,5-1250-400/5-1-10-5 У3 ТШП-0,66-100-0,2S-3000/5-50 У3 ТШП-0,66-120-1,0-250/5-2 У3 ТШП-0,66-120-0,2S-6000/1-50 У3 ТШП-0,66-120-0,2S-5000/5-40 У3 |
||||||||||||||||||||||||||||||
| Приказы |
№453 от
11.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2da88cd7-f481-bd5d-321e-982acdf95d44 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ЮКОН РУ», БЕЛАРУСЬ, 211445, ул. Техническая, д. 9А, г. Новополоцк, Витебская область
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 11.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97943-26: Описание типа
2026-97943-26.pdf
|
Скачать | 325.2 КБ |
Описание типа
Назначение
Трансформаторы тока измерительные ТШП-0,66 (далее - трансформаторы) предназначены для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в электрических цепях переменного тока номинальной частотой 50 Гц и номинальным рабочим напряжением 0,66 кВ.
Описание
Принцип действия трансформаторов основан на преобразовании токов первичной обмотки в токи вторичной обмотки. Все трансформаторы являются понижающими.
Трансформаторы состоят из тороидального или прямоугольного магнитопровода и многовитковой обмотки, которые размещены в корпусе, изготовленном из трудногорючего термопласта. Выводы обмотки присоединены к спаренным контактам, расположенным на корпусе трансформатора. По требованию заказчика цвет корпуса трансформаторов может отличаться от светло-серого.
Трансформаторы имеют ряд исполнений: ТШП-0,66-60, ТШП-0,66-80, ТШП-0,66-100 и ТШП-0,66-120, отличающихся метрологическими характеристиками, габаритными размерами, массой, вариантами крепления.
По конструкции трансформаторы являются шинными, с одной ступенью трансформации, одним коэффициентом трансформации и одной вторичной обмоткой для исполнений ТШП-0,66-60, ТШП-0,66-80 и ТШП-0,66-120, в исполнении ТШП-0,66-100 трансформатор может быть изготовлен либо с одной, либо с двумя вторичными обмотками, при этом каждая обмотка намотана на своём сердечнике и не влияет на работу другой, что эквивалентно двум трансформаторам, размещенным в едином корпусе, обмотки каждого из которых выводятся на свои контакты. Роль первичной обмотки трансформаторов выполняет шина или кабель распределительного устройства, в которое встраивается трансформатор. Трансформатор крепится к первичной обмотке при помощи комплекта крепления и/или к основанию через лапы.
Климатическое исполнение и категория размещения трансформаторов У3 по ГОСТ 15150-69.
Знак поверки на средство измерений наносится в виде оттиска клейма или наклейки с изображением знака поверки.
На трансформаторах размещена табличка технических данных. Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв русского алфавита, наносится на табличку технических данных методом термотрансферной печати.
1 - трансформатор тока измерительный;
2 - конструктивное исполнение;
3 - пластиковый корпус;
4 - номинальное напряжение;
5 - размер ширины шины;
6.1 - класс точности первой вторичной обмотки;
6.2 - класс точности второй вторичной обмотки;
7.1 - номинальный первичный ток первой вторичной обмотки;
7.2 - номинальный первичный ток второй вторичной обмотки;
8.1 - номинальный вторичный ток первой вторичной обмотки;
8.2 - номинальный вторичный ток второй вторичной обмотки;
9 .1 - номинальная вторичная нагрузка первой вторичной обмотки;
9 .2 - номинальная вторичная нагрузка второй вторичной обмотки; 10 - климатическое исполнение по ГОСТ 15150.
Условное обозначение трансформаторов с одной вторичной обмоткой
2 - конструктивное исполнение;
3 - пластиковый корпус;
4 - номинальное напряжение;
5 - размер ширины шины;
6 - класс точности;
7 - номинальный первичный ток;
8 - номинальный вторичный ток;
9 - номинальная вторичная нагрузка;
10 - климатическое исполнение по ГОСТ 15150.
Примечание:
0* - Поле не заполняется для однообмоточного трансформатора. Для трансформатора ТШП-0,66-100 с двумя полностью идентичными вторичными обмотками (при совпадении у них всех 4 параметров - класс точности, первичный ток, вторичный ток и вторичная нагрузка) допускается его упрощённое обозначение цифрой “2”.

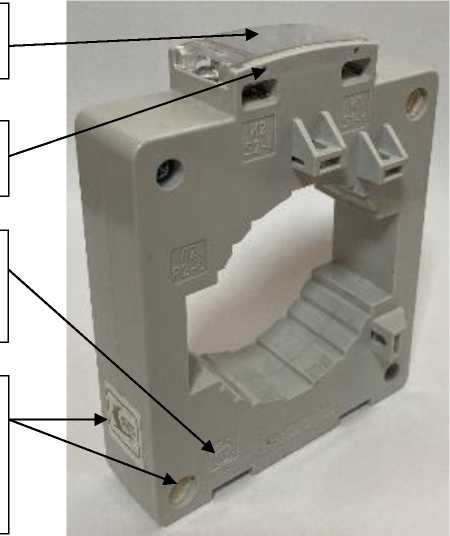

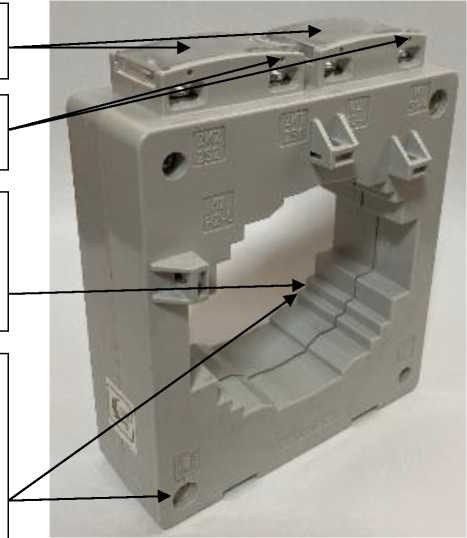

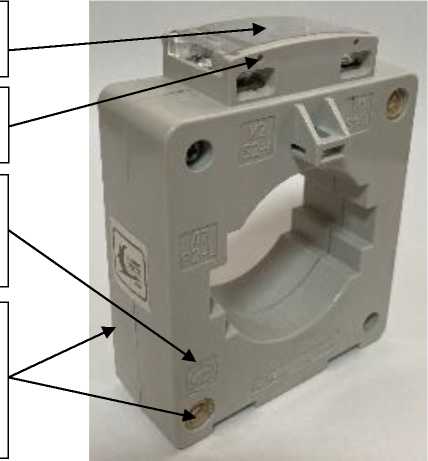

Общий вид трансформаторов с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, знака поверки, заводского номера представлены на рисунках 1 и 2.

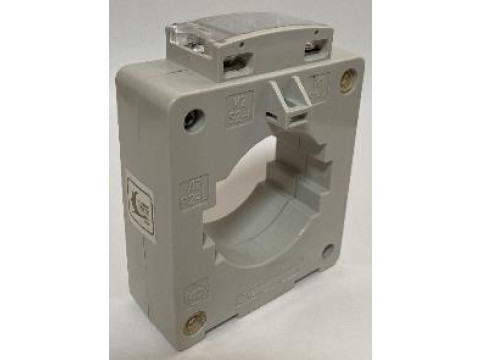

Место нанесения заводского номера
Место пломбировки
Место нанесения знака утверждения типа
Места нанесения знака поверки в виде клейма и наклейки
А)

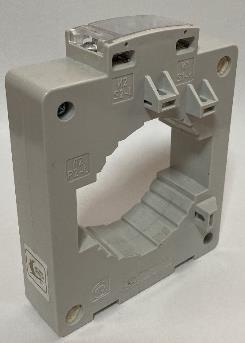

Место нанесения заводского номера
Место пломбировки
Место нанесения знака утверждения типа
Места нанесения знака поверки в виде клейма и наклейки
Б)
Рисунок 1 - Общий вид трансформаторов тока измерительных ТШП-0,66 в исполнениях: А) ТШП-0,66-60, Б) ТШП-0,66-80
с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, знака поверки, заводского номера

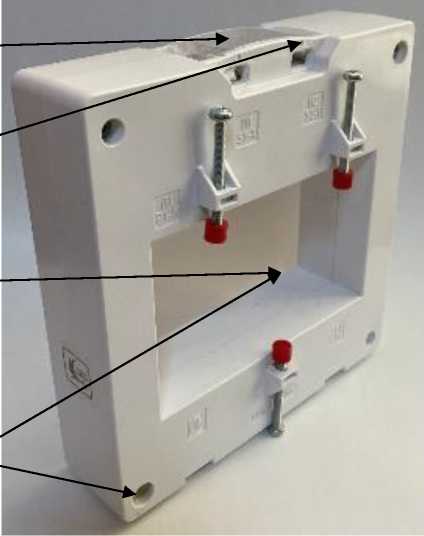

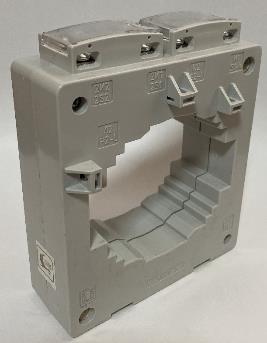

Место нанесения заводского номера
Место (места) пломбировки
Место нанесения знака утверждения типа (оборотная сторона)
Места нанесения знака поверки в виде клейма и наклейки (оборотная сторона)
В)

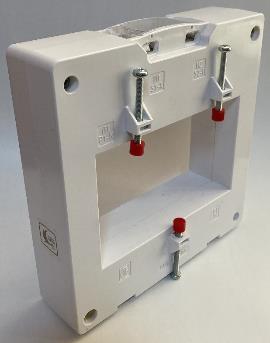

Место нанесения
заводского номера
Место пломбировки
Место нанесения знака утверждения типа (оборотная сторона)
Места нанесения знака поверки в виде клейма и наклейки (оборотная сторона)
Г)
Рисунок 2 - Общий вид трансформаторов тока измерительных ТШП-0,66 в исполнениях: В) ТШП-0,66-100, Г) ТШП-0,66-120
с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, знака поверки, заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики исполнения ТШП-0,66-60
|
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Класс точности |
Мощность нагрузки, В-А |
|
100 |
1 или 5 |
1 |
от 0 до 1 |
|
125 |
1 или 5 |
1 |
от 0 до 2 |
|
135;150 |
1 или 5 |
1 |
от 0 до 2,5 |
|
175;200 |
1 или 5 |
1 |
от 0 до 5 |
|
175 |
1 или 5 |
0,5 |
от 0 до 1 |
|
200 |
1 или 5 |
0,5 |
от 0 до 2 |
|
250;300;350 |
1 или 5 |
1 |
от 0 до 10 |
|
250;300 |
1 или 5 |
0,5 |
от 0 до 5 |
|
300 |
1 или 5 |
0,5S |
от 0 до 2 |
|
350 |
1 или 5 |
0,5S |
от 0 до 3 |
|
350;400 |
1 или 5 |
0,5 |
от 0 до 10 |
|
400 |
1 или 5 |
1 |
от 0 до 15 |
|
0,5S |
от 0 до 5 | ||
|
500 |
1 или 5 |
0,5S |
от 0 до 10 |
|
500;600 |
1 или 5 |
1; 0,5 |
от 0 до 20 |
|
600 |
1 или 5 |
0,5S |
от 0 до 15 |
|
750;800 |
1 или 5 |
0,2S |
от 0 до 5 |
|
750;800;1000;1200 |
1 или 5 |
1; 0,5 |
от 0 до 30 |
|
750;800;1200; 1250 |
1 или 5 |
0,5S |
от 0 до 25 |
|
1000 |
1 или 5 |
0,5S |
от 0 до 20 |
|
0,2S |
от 0 до 10 | ||
|
1200 |
1 или 5 |
0,2S |
от 0 до 15 |
|
1250 |
1 или 5 |
0,2S |
от 0 до 20 |
|
1250;1500 |
1 или 5 |
1; 0,5 |
от 0 до 40 |
|
1500;1600 |
1 или 5 |
0,5S; 0,2S |
от 0 до 30 |
|
1600 |
1 или 5 |
1; 0,5 |
от 0 до 50 |
Таблица 2 - Метрологические характеристики исполнения ТШП-0,66-80
|
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Класс точности |
Мощность нагрузки, В-А |
|
125; 135; 150 |
1 или 5 |
1 |
от 0 до 1 |
|
175 |
1 или 5 |
1 |
от 0 до 2,5 |
|
200 |
1 или 5 |
1 |
от 0 до 3 |
|
250;300 |
1 или 5 |
1 |
от 0 до 5 |
|
250 |
1 или 5 |
0,5 |
от 0 до 1 |
|
350 |
1 или 5 |
0,5S |
от 0 до 1 |
|
300 |
1 или 5 |
0,5 |
от 0 до 2,5 |
|
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Класс точности |
Мощность нагрузки, В-А |
|
350; 400 |
1 или 5 |
1 |
от 0 до 10 |
|
0,5 |
от 0 до 5 | ||
|
400 |
1 или 5 |
0,5S |
от 0 до 2 |
|
500 |
1 или 5 |
0,5 |
от 0 до 10 |
|
500;600 |
1 или 5 |
1 |
от 0 до 15 |
|
0,5S |
от 0 до 5 | ||
|
600 |
1 или 5 |
0,5 |
от 0 до 15 |
|
750 |
1 или 5 |
1; 0,5 |
от 0 до 20 |
|
750;800 |
1 или 5 |
0,5S |
от 0 до 20 |
|
800 |
1 или 5 |
1; 0,5 |
от 0 до 25 |
|
1000 |
1 или 5 |
0,2S |
от 0 до 5 |
|
1000;1200 |
1 или 5 |
1; 0,5; 0,5S |
от 0 до 30 |
|
1200 |
1 или 5 |
0,2S |
от 0 до 10 |
|
1250 |
1 или 5 |
1; 0,5; 0,5S |
от 0 до 40 |
|
1250; 1500 |
1 или 5 |
0,2S |
от 0 до 15 |
|
1500 |
1 или 5 |
1; 0,5; 0,5S |
от 0 до 25 |
|
1600 |
1 или 5 |
0,2S |
от 0 до 20 |
|
1600;1800 |
1 или 5 |
1; 0,5; 0,5S |
от 0 до 30 |
|
1800 |
1 или 5 |
0,2S |
от 0 до 25 |
|
2000;2400; 2500 |
1 или 5 |
1; 0,5; 0,5S; 0,2S |
от 0 до 30 |
Таблица 3 - Метрологические характеристики исполнения ТШП-0,66-100
|
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Класс точности |
Мощность нагрузки, В-А |
|
150 |
1 или 5 |
1 |
от 0 до 1 |
|
175 |
1 или 5 |
1 |
от 0 до 2,5 |
|
200 |
1 или 5 |
1 |
от 0 до 3 |
|
250 |
1 или 5 |
1 |
от 0 до 5 |
|
0,5 |
от 0 до 1 | ||
|
300 |
1 или 5 |
0,5 |
от 0 до 3 |
|
300;350 |
1 или 5 |
1 |
от 0 до 10 |
|
350;400 |
1 или 5 |
0,5 |
от 0 до 5 |
|
400 |
1 или 5 |
1 |
от 0 до 15 |
|
0,5S |
от 0 до 1 | ||
|
500 |
1 или 5 |
1 |
от 0 до 20 |
|
0,5 |
от 0 до 10 | ||
|
0,5S |
от 0 до 3 | ||
|
600 |
1 или 5 |
1 |
от 0 до 25 |
|
0,5 |
от 0 до 20 |
|
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Класс точности |
Мощность нагрузки, В-А |
|
0,5S |
от 0 до 5 | ||
|
750 |
1 или 5 |
0,5S |
от 0 до 10 |
|
750;800; 1000 |
1 или 5 |
1; 0,5 |
от 0 до 30 |
|
800 |
1 или 5 |
0,5S |
от 0 до 15 |
|
1000 |
1 или 5 |
0,5S |
от 0 до 25 |
|
1200 |
1 или 5 |
0,5S |
от 0 до 30 |
|
1200; 1250 |
1 или 5 |
0,2S |
от 0 до 10 |
|
1; 0,5 |
от 0 до 40 | ||
|
1250 |
1 или 5 |
0,5S |
от 0 до 40 |
|
1500;1600; 1800; 2000 |
1 или 5 |
1; 0,5; 0,5S |
от 0 до 50 |
|
1500 |
1 или 5 |
0,2S |
от 0 до 25 |
|
1600 |
1 или 5 |
0,2S |
от 0 до 30 |
|
1800;2000 |
1 или 5 |
0,2S |
от 0 до 40 |
|
2400; 2500; 3000 |
1 или 5 |
1; 0,5; 0,5S; 0,2S |
от 0 до 50 |
Таблица 4 - Метрологические характеристики исполнения ТШП-0,66-120
|
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Класс точности |
Мощность нагрузки, В-А |
|
200 |
1 или 5 |
1 |
от 0 до 1 |
|
250 |
1 или 5 |
1 |
от 0 до 3 |
|
300;350; 400 |
1 или 5 |
1 |
от 0 до 5 |
|
400 |
1 или 5 |
0,5 |
от 0 до 1 |
|
500 |
1 или 5 |
1 |
от 0 до 10 |
|
0,5 |
от 0 до 3 | ||
|
600 |
1 или 5 |
1 |
от 0 до 15 |
|
0,5 |
от 0 до 5 | ||
|
0,5S |
от 0 до 1 | ||
|
750 |
1 или 5 |
0,5S |
от 0 до 3 |
|
750;800 |
1 или 5 |
1 |
от 0 до 25 |
|
1 или 5 |
0,5 |
от 0 до 15 | |
|
800 |
1 или 5 |
0,5S |
от 0 до 5 |
|
1000 |
1 или 5 |
1 |
от 0 до 30 |
|
0,5 |
от 0 до 25 | ||
|
0,5S |
от 0 до 10 | ||
|
1200 |
1 или 5 |
0,5S |
от 0 до 15 |
|
1200;1250; 1500; 1600; 1800 |
1 или 5 |
1; 0,5 |
от 0 до 40 |
|
1250 |
1 или 5 |
0,5S |
от 0 до 20 |
|
1500;1600; 1800 |
1 или 5 |
0,5S |
от 0 до 25 |
|
1600 |
1 или 5 |
0,2S |
от 0 до 5 |
|
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Класс точности |
Мощность нагрузки, В-А |
|
1800 |
1 или 5 |
0,2S |
от 0 до 10 |
|
2000 |
1 или 5 |
0,5S |
от 0 до 30 |
|
0,2S |
от 0 до 15 | ||
|
2000;2400; 2500 |
1 или 5 |
1; 0,5 |
от 0 до 50 |
|
2400; 2500 |
1 или 5 |
0,5S |
от 0 до 40 |
|
2400; 2500; 3000; 3200 |
1 или 5 |
0,2S |
от 0 до 30 |
|
3000; 3200 |
1 или 5 |
1; 0,5 |
от 0 до 40 |
|
0,5S |
от 0 до 30 | ||
|
3500 |
1 или 5 |
0,5S; 0,2S |
от 0 до 40 |
|
1; 0,5 |
от 0 до 50 | ||
|
4000;5000; 6000 |
1 или 5 |
1; 0,5; 0,5S; 0,2S |
от 0 до 50 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение для исполнений | |||
|
ТШП-0,66- 60 |
ТШП-0,66- 80 |
ТШП-0,66- 100 |
ТШП-0,66- 120 | |
|
Масса, кг |
от 0,26 до 0,62 |
от 0,32 до 0,67 |
от 0,43 до 1,79 |
от 0,54 до 1,67 |
|
Габаритные размеры, мм, не более: - ширина |
86,5 |
108 |
130 |
165,3 |
|
- высота |
110 |
134 |
155 |
168,5 |
|
- длина |
52 |
48 |
63 |
60 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при +25 °С, %, не более - атмосферное давление, кПа |
от -50 до +45 98 от 86,6 до 106,7 | |||
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
2,9405 |
Знак утверждения типа
наносится на корпус трансформатора методом литья, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество для исполнений | ||
|
ТШП-0,66-60; ТШП-0,66-80 |
ТШП-0,66- 100 |
ТШП-0,66- 120 | ||
|
Трансформатор тока измерительный |
ТШП-0,66-60; ТШП-0,66-80; ТШП-0,66-100; ТШП-0,66-120 |
1 шт. | ||
|
Комплект крепления (винт+гайка+наконечник) |
М4х40 DIN 7985; М4 DIN 562; ПКФЛ 301555.001 |
2+2+2 шт. |
6+6+6 шт. | |
|
Хомут нейлоновый |
- |
2 шт. |
- | |
|
Лапа монтажная |
ПКФЛ 301524.001 |
2 или 4* шт. | ||
|
Шина 60^10 или 80x10 или 100x10 или 120x10 мм, медная или алюминиевая |
- |
N** шт. | ||
|
Паспорт |
ПКФЛ 671211.011 ПС ПКФЛ 671211.012 ПС ПКФЛ 671211.013 ПС ПКФЛ 671211.014 ПС |
1 экз. | ||
|
Руководство по эксплуатации |
ПКФЛ 671211.010 РЭ |
1*** экз. | ||
|
Перемычка 70 мм |
- |
- |
1 шт.**** |
- |
|
Упаковка изготовителя |
- |
1 шт. | ||
* По требованию заказчика.
** По требованию заказчика, количество оговаривается при заказе (зависит от номинала).
*** При поставке партии трансформаторов более 15 шт. Дополнительное количество экземпляров определяется требованием заказчика.
**** Поставляется только для ТШП-0,66-100 с двумя обмотками
Сведения о методах измерений
приведены в разделе 1 «Описание и работа трансформаторов» документа ПКФЛ 671211.010 РЭ «Трансформаторы тока измерительные ТШП-0,66. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ТУ BY 300220471.009-2025 «Трансформаторы тока измерительные ТШП-0,66. Технические условия».
Другие Трансформаторы
