Расходомеры-счетчики ультразвуковые iVIS
| Номер в ГРСИ РФ: | 97945-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НКФ "Волга", г. Москва |
Расходомеры-счетчики ультразвуковые iVIS (далее - расходомеры-счетчики) предназначены для измерений объемного расхода и объема воды в системах коммунального и производственного холодного и горячего водо- и теплоснабжения жилых и нежилых помещений, а также в производственных циклах пищевых и непищевых производств.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97945-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 11.03.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Расходомеры-счетчики ультразвуковые | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | iVIS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
iVIS 100 iVIS 110 iVIS 150 iVIS 200 iVIS 250 iVIS 300 iVIS PRO 01 iVIS PRO 02 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№453 от
11.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | abcabed1-dee1-59b9-55fc-21d9ff91fb56 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Производственная площадка: Huizhong Instrumentation Co., Ltd, КИТАЙ, No.126 West Gaoxin Road, High Tech Industrial Zone, Tangshan, Hebei; ООО НКФ «Волга», РОССИЯ, 127550, г. Москва, ул. Большая Академическая, д.44-2, офис 609
Поверка
| Методика поверки / информация о поверке |
МП 2550-0420-2025 Государственная система обеспечения единства измерений. Расходомеры-счетчики ультразвуковые iVIS. Методика поверки
(с 11.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97945-26: Описание типа
2026-97945-26.pdf
|
Скачать | 227.3 КБ | |
|
97945-26: Методика поверки
МП 2550-0420-2025
2026-mp97945-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Расходомеры-счетчики ультразвуковые iVIS (далее - расходомеры-счетчики) предназначены для измерений объемного расхода и объема воды в системах коммунального и производственного холодного и горячего водо- и теплоснабжения жилых и нежилых помещений, а также в производственных циклах пищевых и непищевых производств.
Описание
К настоящему типу относятся расходомеры-счетчики ультразвуковые следующих моделей: iVIS 100, iVIS 110, iVIS 150, iVIS 200, iVIS 250, iVIS 300, iVIS PRO 01, iVIS PRO 02, которые отличаются друг от друга типоразмером, материалом проточной части, способом присоединения к трубопроводу, метрологическими характеристиками (динамический диапазон и пределы допускаемой погрешности измерений), количеством измерительных каналов (акустических лучей) и другими характеристиками.
Принцип действия расходомеров-счетчиков основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости и против него. Разность времен пропорциональна средней скорости движения жидкости по трубопроводу и, соответственно, объемному расходу и количеству жидкости.
В состав расходомеров-счетчиков входят (в зависимости от модели и исполнения) от одной до четырех пар ультразвуковых преобразователей (УЗП) и вычислительный блок (ВБ).
УЗП, установленные в проточной части корпуса расходомера-счетчика, либо внутри трубопровода, излучают (принимают) ультразвуковые импульсы вдоль или под углом к продольной оси трубопровода.
ВБ формирует все необходимые команды для УЗП, обрабатывает полученную информацию, отображает на табло значения расхода, объема жидкости.
Расходомеры-счетчики моделей iVIS 100, iVIS 110, iVIS 150, iVIS 200, iVIS 250 имеют УЗП полнопроходного типа установки.
Расходомеры-счетчики моделей iVIS 300, iVIS PRO 01 имеют УЗП врезного типа установки, которые могут быть установлены на существующий трубопровод или на фланцевый измерительный участок в заводских условиях.
Расходомеры-счетчики модели iVIS PRO 02 имеют УЗП накладного типа установки.
При установке УЗП необходимо соблюдать требования к длинам прямых участков (определяются гидравлическими условиями и количеством акустических лучей). Конкретные требования к параметрам (размерам) трубопроводов, лотков и каналов, длинам прямых участков, уровню жидкости, давлению и температуре изложены в руководствах по эксплуатации на соответствующее оборудование.
Общий вид расходомеров-счетчиков различных исполнений показан на рисунках 1-6.
Вид фронтальной панели с заводским номером представлен на рисунках 7-10. Заводской номер в цифровом формате, однозначно идентифицирующий каждый экземпляр расходомера-счетчика, наносится на корпус методом лазерной гравировки и индицируется на ЖК экране.
Место пломбирования от несанкционированного доступа показано на рисунках 11-14.
Опционально расходомер может быть оборудован проводными и беспроводными интерфейсами для передачи данных:
- оптический порт (2400 б/с, протокол EN13757);
- проводная связь RS-485/M-Bus (протоколы CJ/T 188, ModBUS RTU, EN13757, протокол выбирается при заказе, по умолчанию EN13757);
- радиоканал 470/868 МГц, LoRaWAN (EU868), W-MBus (868/433 МГц);
- NB-IoT.
Интерфейс и протокол выбираются при заказе.
Маркировка наносится на переднюю панель, либо на шильд, закрепленный с боковой стороны (iVIS PRO). Маркировка содержит следующие сведения:
- идентификатор модели
- заводской номер
- месяц и год изготовления
- параметры исполнения в зависимости от модели (диаметр условного прохода, максимальное давление, динамический диапазон, код или диапазон температуры измеряемой среды, диапазон объемного расхода, значение переходного объемного расхода, значение номинального объемного расхода, потери напора на расходомере Др, степень защиты по IP,

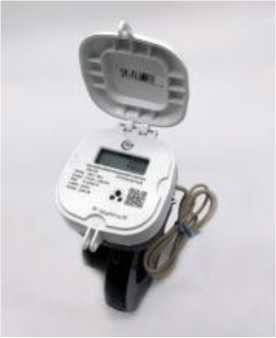

расходомеров-счетчиков iVIS 150
Рисунок 3 - Общий вид расходомеров-счетчиков iVIS 200
расходомеров-счетчиков iVIS 100, iVIS 110
Рисунок 4 - Общий вид расходомеров-счетчиков iVIS 250

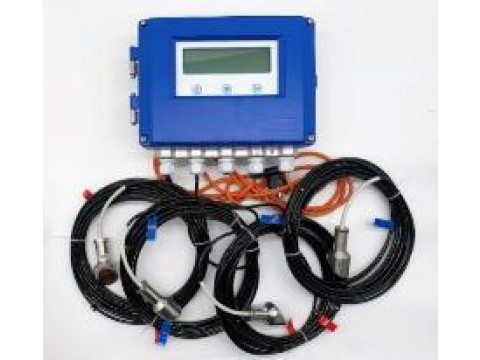

Рисунок 6 - Общий вид расходомеров-счетчиков iVIS PRO

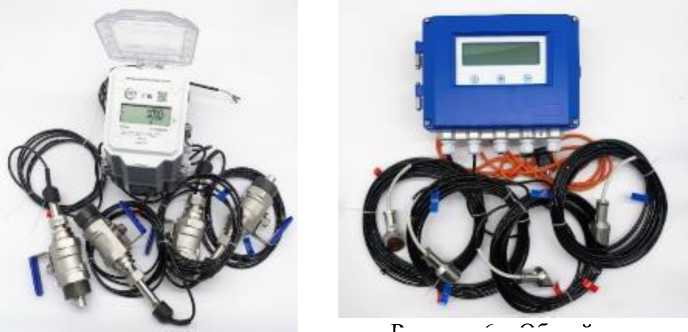

Рисунок 5 - Общий вид расходомеров-счетчиков iVIS 300
Пара*»е’ры__
исполнения
Месяц и год / изготовления
ЖКР
Светочувствительный сенсод
Мдоль
ap’F.'erp* НСПХМ»-МЙ
Оптопор-
К>с»и и rcu
<U ЭТСО-TCftrt-
. виннуи линг и
Ёсгсор р о» utupt
Рисунок 7
нак утверждена
Рисунок 8
типа
Ofnonopl
- Drmnop”
Модель
'yotiei&ib ШС1В
эенсара
Моден....
ЛЛЛЛ .uyuy
жки
Зч3»адс>о«1 номер
Информация оО нсгсгюрн '
олссдссзй юмеэ
rkpttvuipM ттл-ик'н
и гса изготсвгемия
Рисунок 9
Мвом, р год лзготсегеммя
Рисунок 10
Рисунок 7-10 - Примеры маркировки расходомера-счетчика
Рисунок 11
Рисунок 12
Рисунок 13
Рисунок 14
Рисунок 11-14 - Схема пломбирования расходомеров-счетчиков
Программное обеспечение
Расходомеры-счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в интегрированной памяти вычислительного блока ри изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа. В приборе применяется пломбирование, которое препятствует внесению изменений в параметры прибора. ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислительного блока и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения | |||||||
|
Идентификационное наименование ПО |
ivis_fm (встроенное ПО) |
SMD (внешнее ПО) | ||||||
|
Модель |
iVIS 100 |
iVIS 110 |
iVIS 150 |
iVIS 200 |
iVIS 250 |
iVIS 300 |
iVIS PRO |
все |
|
Номер версии (идентификационный номер) ПО |
10- X.XX |
10-X.XX |
10-X.XX |
3- X.XX |
01-XX |
1-X.XX |
1-X.X |
V1.XX.X |
|
Цифровой идентификатор ПО |
недоступен | |||||||
|
«Х» может принимать значение от 0 до 9 и относится к метрологически незначимой части ПО | ||||||||
Нормирование метрологических характеристик расходомера проведено с учетом того, что ПО является неотъемлемой частью расходомера.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модель |
iVIS 100 |
iVIS 110 |
iVIS 150 |
iVIS 200 |
iVIS 250 |
|
Количество измерительных каналов (акустических лучей) |
1 |
1 |
1 |
4 |
1 |
|
Тип установки УЗП |
Полнопроходной | ||||
|
Номинальный диаметр DN |
от 15 до 40 |
15 |
от 15 до 25 |
от 50 до 300 |
от 65 до 150 |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,010 до 20,0 |
от 0,004 до 5,0 |
от 0,006 до 7,875 |
от 0,05 до 2000 |
от 0,04 до 315 |
|
Динамический диапазон (Q3:Q1) |
250:1, 315:1, 400:1, 500:1, 630:1, 800:1, 1000:1 |
160:1, 250:1 |
250:1, 315:1, 400:1 |
250:1, 400:1, 500:1, 800:1 |
- |
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, % Q1<Q<Q2 Q2<Q<Q4 |
±5 ±2 | ||||
Продолжение таблицы 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
iVIS 300 |
iVIS PRO 01 |
iVIS PRO 02 | |
|
Количество измерительных каналов (акустических лучей) |
2, 4 |
2 |
2 |
|
Тип установки УЗП |
Врезной |
Накладной | |
|
Номинальный диаметр DN |
от 100 до 2000 | ||
|
Диапазон измерений объемного расхода, м3/ч |
от 180 •Smin до 43200 •Smax | ||
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, % - 2 акустических луча: Q1<Q<Q2 Q2<Q<Q4 - 4 акустических луча: Q1<Q<Q2 Q2<Q<Q4 |
±4,0 ±1,0 ±3,0 ±0,5 |
±3,0 ±0,5 - |
±5,0 ±1,0 - |
|
Примечания: Q1 - минимальный расход, м3/ч Q2 - переходный расход, м3/ч Q3 - номинальный расход, м3/ч Q4 - максимальный расход, м3/ч значения объемного расхода в зависимости от динамического диапазона расходомера- счетчика приведены в эксплуатационной документации Q - измеренный расход, м3/ч Smin и Smax- наименьшая и наибольшая площадь поперечного сечения водовода в створе измерений, м2 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Модель |
iVIS 100 |
iVIS 110 |
iVIS 150 |
iVIS 200 |
iVIS 250 |
iVIS 300 |
iVIS PRO 01 |
iVIS PRO 02 |
|
Габаритные размеры, не более 1): - длина, мм - ширина, мм - высота, мм |
200 98 153 |
225 92 168 |
500 485 580 |
132 214 343 |
169 172 299 |
106 286 195 |
106 286 195 | |
|
Габаритные размеры первичных преобразователей, не более 1): - длина, мм - ширина, мм - высота, мм |
- |
- |
- |
- |
360 40 40 |
240 40 40 |
75 35 54 | |
|
Масса расходомера, кг, не более |
0,75 |
1,0 |
от 11 до 81,6 |
2,2 |
4,1 |
7,5 |
6,4 | |
Продолжение таблицы 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Модель |
iVIS 100 |
iVIS 110 |
iVIS 150 |
iVIS 200 |
iVIS 250 |
iVIS 300 |
iVIS PRO 01 |
iVIS PRO 02 |
|
Максимальное давление в трубопроводе, МПа |
1,6 |
1,0 1,6 2,5 |
1,6 |
2 |
2 |
- | ||
|
Максимальная температура измеряемой среды, °С - исполнение Т30 - исполнение Т50 - исполнение Т70 - исполнение Т90 - исполнение NT - исполнение HT |
+30 +50 - - -- |
+30 - - - - - |
+30 +50 +70 +90 - - |
+30 +50 - - -- |
-+50 - - - - |
-+50 - - - - |
- - - -+50 +130 |
-- --+50 +90 |
|
Параметры электропитания: - автономное, 3,6 В - переменного тока, 220+22/-33 В, 50 Гц - постоянного тока, от 10 В до 36 В, 1 А |
+ |
+ + |
+ |
+ + | ||||
|
Диапазон температуры окружающего воздуха, °С |
от |
-25 до +55 |
от |
-10 до +45 | ||||
|
Относительная влажность окружающего воздуха, %, не более |
100 |
85 | ||||||
|
Атмосферное давление, кПа |
от 84 до 106,7 | |||||||
|
Примечание: 1) значения характеристики в зависимости от типоразмера приведены в эксплуатационной документации |
расходомера-счетчика | |||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка до отказа, ч, не менее |
70000 |
Знак утверждения типа
наносится на переднюю панель корпуса ВБ (все модели, кроме iVIS PRO 01, iVIS PRO 02), или на боковую грань корпуса (только iVIS PRO 01, iVIS PRO 02) методом лазерной гравировки, а также на титульные листы Руководства по эксплуатации типографским методом.
Комплектность
Таблица 5 - Комплектность расходомеров-счетчиков ультразвуковых iVIS
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Ультразвуковой расходомер счетчик |
iVIS |
1 шт. |
Исполнение в соответствии с заказом |
|
Комплект монтажных частей и принадлежностей |
1 шт. |
В соответствии с заказом | |
|
Руководство по эксплуатации |
ТРЕЛ.407251.002РЭ |
1 шт. | |
|
Паспорт |
ТРЕЛ.407251.002ПС |
1 шт. |
Сведения о методах измерений
приведены в паспорте расходомеров-счетчиков ультразвуковых iVIS (раздел 3).
Нормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта № 2356 от 26.09.2022 г.;
ТУ 26.51.52-005-11428341-2024 «Расходомеры-счетчики ультразвуковые iVIS»
Технические условия.
