Газоанализаторы лазерные SGS-903
| Номер в ГРСИ РФ: | 97947-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "SIGAS Measurement Engineering Corp.", Китай |
Газоанализаторы лазерные SGS-903 (далее - газоанализаторы) предназначены для непрерывных измерений содержания оксида углерода (CO), диоксида углерода (CO2), кислорода (O2) в металлургической, нефтехимической, топливно-энергетической промышленностях, а также в области экологии и охраны окружающей среды.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97947-26 | ||||||||||||
| Действует | по 11.03.2031 | ||||||||||||
| Наименование | Газоанализаторы лазерные | ||||||||||||
| Модель | SGS-903 | ||||||||||||
| Приказы |
№453 от
11.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 86a0cbc0-3057-5004-cde1-c9fd633e4340 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
SIGAS Measurement Engineering Corp, КИТАЙ, Building 15, No. 59, Jiangnan Rd, CEDZ, Changshu, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП-882-2025 ГСИ. Газоанализаторы лазерные SGS-903. Методика поверки
(с 11.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97947-26: Описание типа
2026-97947-26.pdf
|
Скачать | 191.3 КБ | |
|
97947-26: Методика поверки
МП-882-2025
2026-mp97947-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Газоанализаторы лазерные SGS-903 (далее - газоанализаторы) предназначены для непрерывных измерений содержания оксида углерода (CO), диоксида углерода (CO2), кислорода (O2) в металлургической, нефтехимической, топливно-энергетической промышленностях, а также в области экологии и охраны окружающей среды.
Описание
Газоанализаторы представляют собой автоматические одноканальные средства измерений непрерывного действия.
Конструктивно газоанализаторы состоят из передающего, приемного блоков, а также блока управления. Передающий блок управляет полупроводниковым лазером, который излучает лазерный луч, проходящий через измеряемую среду. Приемный блок преобразует световой сигнал в электрический, обрабатывает сигнал и анализирует спектральные данные для получения результатов измерений. Блок управления состоит из фильтра, редукционного клапана и управляющего устройства, которые обеспечивают стабильный поток продувочного газа. Блок управления оснащен дисплеем для отображения содержания газа и кнопками управления для изменения параметров работы газоанализаторов.
Корпус газоанализаторов выполнен из алюминия и стали. Приемный, передающий блоки, а также блок управления окрашены в синий цвет.
Газоанализаторы могут быть оснащены приварной трубой, необходимой для герметичной фиксации на технологическом трубопроводе. Также газоанализаторы могут изготавливаться с ручным и пневматическим фильтром.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания контролируемых компонентов и отображение измеренных значений на дисплее;
- запись событий и измеренных значений во внутреннюю энергонезависимую память;
- передача данных посредством токового аналогового выхода от 4 до 20 мА, интерфейсы RS-232 и RS-485.
Принцип работы газоанализаторов основан на технологии спектроскопии поглощения полупроводникового лазера, который излучает лазерный луч, проходящий через измеряемую среду.

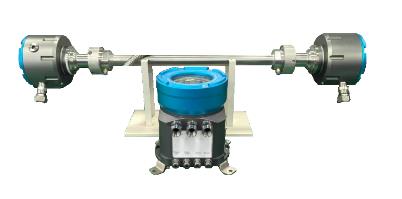

О бщий вид газоанализаторов представлен на рисунке 1.
Пломбирование от несанкционированного доступа не предусмотрено.
Конструкция газоанализаторов исключает возможность осуществления несанкционированного вмешательства в места регулировки.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Серийный номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру блока управления, наносится методом лазерной гравировки на идентификационную табличку, наклеенную на корпус блока управления, и имеет цифровое обозначение. Серийный номер приемного блока, входящего в состав средства измерений, указывается в паспорте и наносится непосредственно на корпус приёмного блока на круглую идентификационную табличку методом гравировки, и имеет буквенно-цифровое обозначение.
Общий вид идентификационных табличек представлен на рисунке 2.

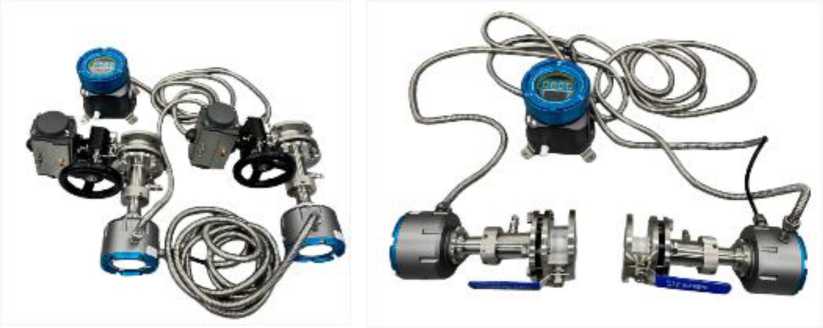

а) б)
а) с пневматическим фильтром; б) с ручным фильтром

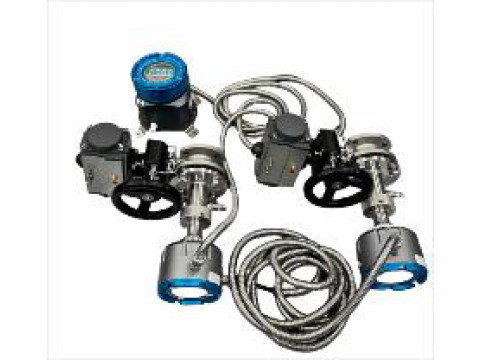

Рисунок 1 - Общий вид газоанализаторов лазерных SGS-903

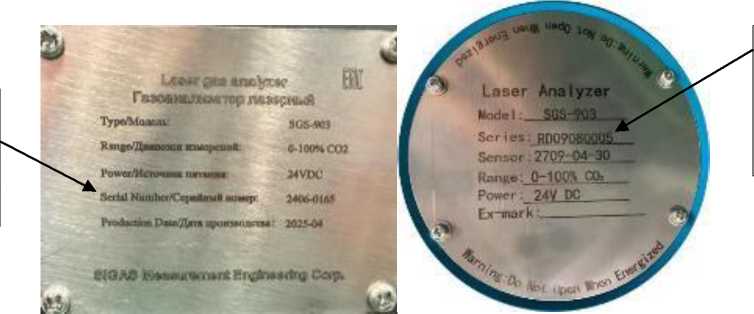

Место нанесения серийного номера
Место нанесения серийного номера
Рисунок 2 - Идентификационные таблички
Программное обеспечение
Газоанализаторы имеют встроенное програмнное обеспечение (далее - ПО), предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО газоанализатора и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SGS-903-PRO-3.25-210304-LJT |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.25 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1), % |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности, % |
Время установления показаний (Т0,9), с, не более |
|
Кислород (O2) |
от 0 до 100 |
± 5 |
10 |
|
Оксид углерода (CO) |
от 0 до 100 |
± 5 |
10 |
|
Диоксид углерода (CO2) |
от 0 до 100 |
± 5 |
10 |
|
1) Определяемый компонент определяется при заказе | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В - потребляемая мощность, B-A, не более |
24 ± 1 25 |
|
Габаритные размеры (Ш*Д*В), мм, не более - приемный блок - передающий блок - блок управления |
234x222x199 234x222x199 200x216x244 |
|
Масса, кг, не более |
30 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +60 90 от 80 до 200 |
|
Время прогрева, мин, не более |
3 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
87600 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор лазерный SGS-9031) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Приварная труба2) |
- |
1 шт. |
|
1) Определяемый компонент в соответствии с заказом 2) Опционально | ||
Сведения о методах измерений
приведены в разделе 4 «Инструкция по эксплуатауции» документа «Газоанализатор лазерный SGS-903. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Стандарт предприятия SIGAS Measurement Engineering Corp. «Газоанализаторы лазерные SGS-903».
