Расходомеры-счетчики электромагнитные Счетовод
| Номер в ГРСИ РФ: | 97957-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "ПФ "ГИДРОДИНАМИКА", г. Киров |
Расходомеры-счетчики электромагнитные Счетовод (далее - расходомеры, расходомеры Счетовод) предназначены для измерений объемного расхода (объема) различных электропроводных жидкостей в потоке.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97957-26 | |||||||||||||||
| Действует | по 10.03.2031 | |||||||||||||||
| Наименование | Расходомеры-счетчики электромагнитные | |||||||||||||||
| Модель | Счетовод | |||||||||||||||
| Модификации |
Счетовод -XXX-Y-ZZN, где: Счетовод - расходомер-счетчик электромагнитный Счетовод XXX - значение диаметра условного прохода Y - тип присоединения расходомера к трубопроводу ZZ - модификация расходомера N - исполнение На исполнении предоставлены: Счетовод-004-Ф-ПТ1 Счетовод-015-Ф-ОП1 Счетовод-065-Ф-ПЕ1 Счетовод-125-Ф-ОП1 |
|||||||||||||||
| Приказы |
№436 от
10.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 45a89932-a649-5b77-42e3-f88f419106dc | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ПФ «Гидродинамика», РОССИЯ, 610044, Кировская обл., г. Киров, ул. Весенняя, д. 60А, помещ. 4
Поверка
| Методика поверки / информация о поверке |
НМОП.008.2025 МП ГСИ. Расходомеры электромагнитные Счетовод. Методика поверки
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97957-26: Описание типа
2026-97957-26.pdf
|
Скачать | 610.6 КБ | |
|
97957-26: Методика поверки
НМОП.008.2025 МП
2026-mp97957-26.pdf
|
Скачать | 1013.9 КБ |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные Счетовод (далее - расходомеры, расходомеры Счетовод) предназначены для измерений объемного расхода (объема) различных электропроводных жидкостей в потоке.
Описание
Принцип действия расходомеров Счетовод основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при протекании потока электропроводной жидкости через магнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объемного расхода (объема) жидкости.
Конструктивно расходомеры Счетовод состоят из первичного преобразователя расхода (ППР), устанавливаемого в трубопровод с протекающей рабочей жидкостью, и вторичного преобразователя расхода (ВПР), обеспечивающего измерение сигнала с ППР, его преобразование, обработку, отображение и хранение измерительной информации.
ППР представляет собой патрубок из немагнитного материала. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью. Электроды электрически изолированы от патрубка ППР. На внешней стороне патрубка расположены электромагниты для создания магнитного поля в потоке.
Присоединение ППР к трубопроводу может быть фланцевым, бесфланцевым, резьбовым.
С помощью ВПР обеспечивается ввод настроек, режимов работы, а также взаимодействие с компьютером для считывания архивов с измерительной информацией и ввода команд управления для ППР и ВПР.
ВПР состоит из корпуса с гермовводами для доступа к клеммам, которые предназначены для вывода информации и ввода управляющих команд. ВПР содержит цифровой индикатор, клавиатуру для ручной установки режимов работы.
Расходомеры выпускаются в модификациях, отличающихся назначением:
- общепромышленное назначение - ОП;
- повышенной точности - ПТ.
и конструкцией:
- ВПР конструктивно объединен с ППР - исполнение 1;
- ВПР выполнен в виде отдельного блока - исполнение 2.
Общее обозначение расходомеров всех модификаций состоит из 5 функциональных элементов. Схема обозначения расходомеров для заказа или в спецификации:
Счетовод -XXX-Y-ZZN
где:
Счетовод - расходомер-счетчик электромагнитный Счетовод;
XXX - значение диаметра условного прохода;
Y - тип присоединения расходомера к трубопроводу:
Ф - фланцевый;
С - бесфланцевый («сэндвич»);
Р - резьбовое;
ZZ - модификация расходомера:
ОП - расходомеры общепромышленного назначения;
ПТ - повышенной точности.
N - исполнение:
1 - моноблок;
2 - раздельное
Пример записи модификации: Счетовод-025-Ф-ПТ1
Общий вид расходомеров Счетовод приведен на рисунке 1, на рисунке 2 показана схема пломбирования расходомеров.
а)
б)

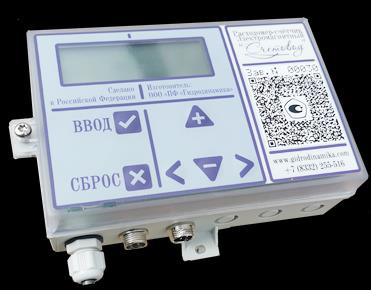

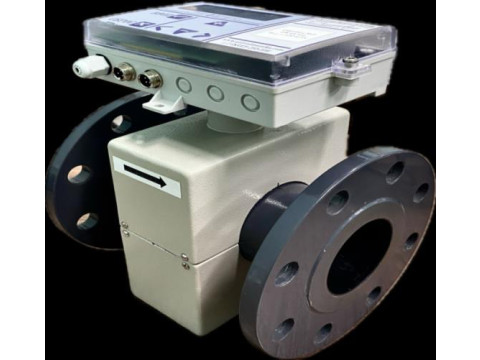

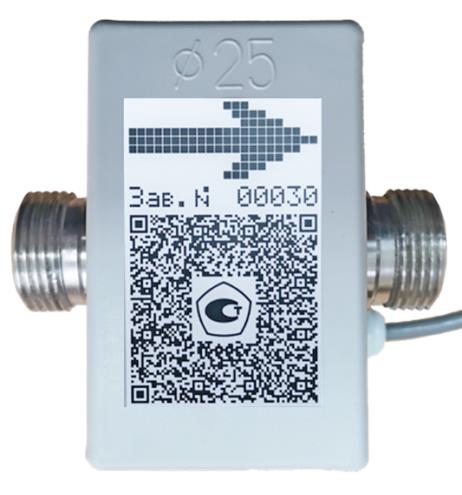

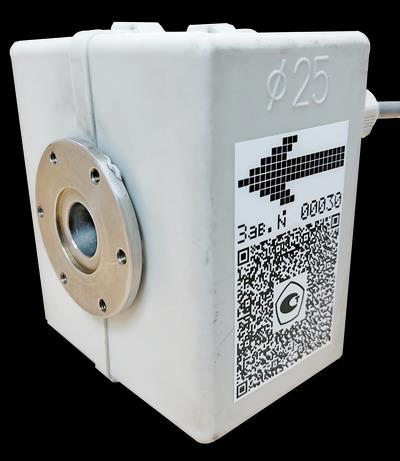

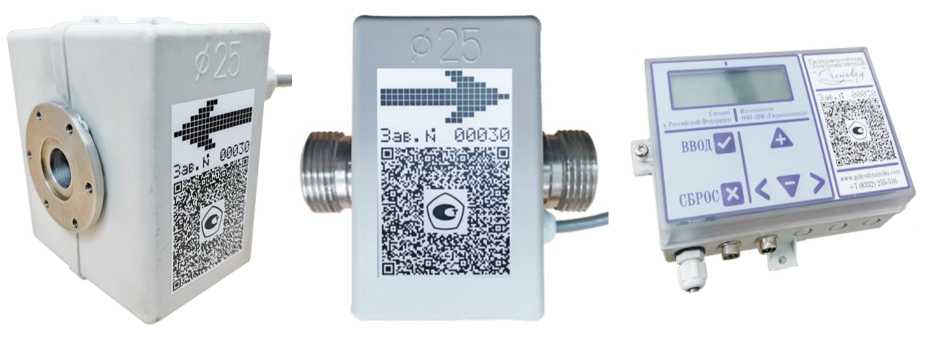

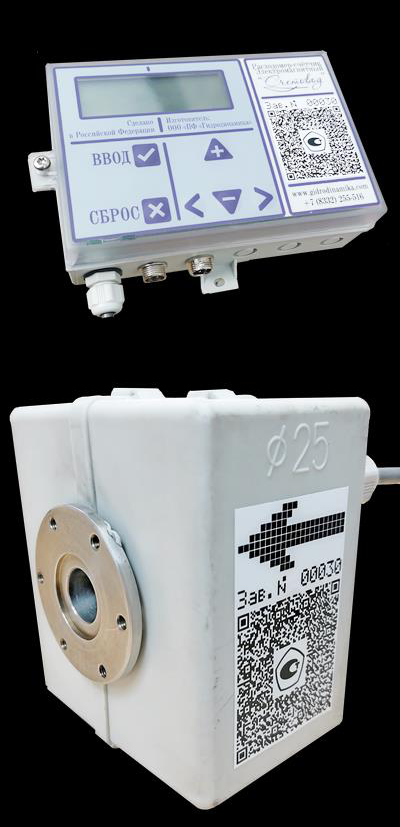

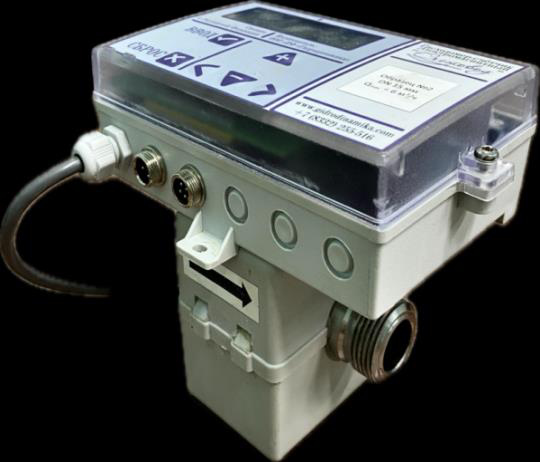

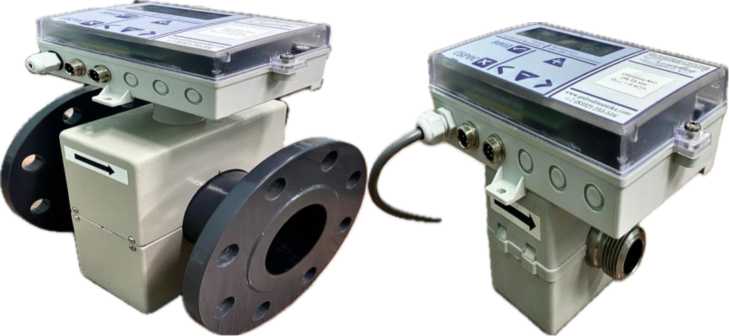

Рисунок 1 - Общий вид расходомеров, а) моноблок, б) раздельное исполнение
Места нанесения знака утверждения типа и заводского номера
Места нанесения пломбы/место пломбировки

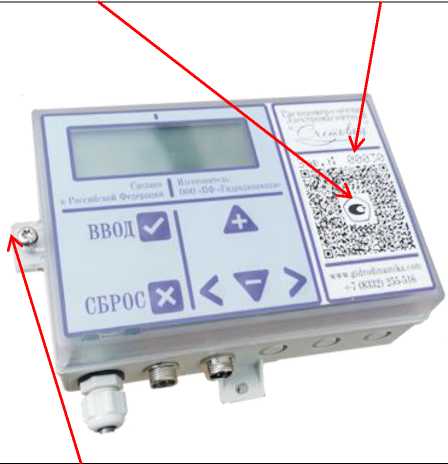

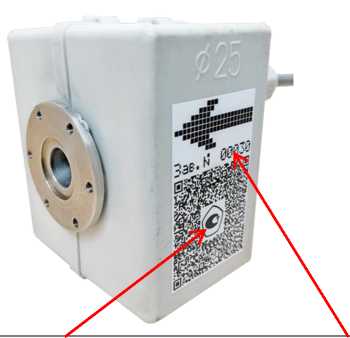

Рисунок 2- Схема пломбировки и нанесения заводского номера и знака поверки
Заводской номер расходомера состоит их арабских цифр и наносится на лицевой части измерительного блока (вторичного преобразователя) в месте, указанном на рисунке 2, типографским способом, обеспечивающим его сохранность в течение всего срока эксплуатации.
Место нанесения знака утверждения типа также предусмотрено на лицевой части вторичного преобразователя в месте, указанном на рисунке 2, типографским способом, обеспечивающим его сохранность в течение всего срока эксплуатации.
Пломбировка от несанкционированного доступа осуществляется с помощью свинцовой (пластмассовой) пломбы, которой пломбируется крышка измерительного блока (вторичного преобразователя) в местах, указанных на рисунке 2.
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров Счетовод является встроенным и метрологически значимым. После включения питания происходит запуск программы ВПР и выполнение функций диагностики, сбора, обработки измерительной информации и подготовительные операции для работы с внешними устройствами.
Конструкция расходомеров исключает возможность несанкционированного доступа к ПО использованием пароля доступа.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Flows |
|
Номер версии (идентификационный номер) ПО |
V1.2 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики расходомеров модификации ОП
|
Название характеристики |
Значение характеристики | ||||||||||||
|
Диаметр условного прохода, Ду, мм |
4 |
6 |
8 |
10 |
15 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
Наименьший расход, Qii;iiIm,m3/4 |
0,002 |
0,002 |
0,004 |
0,010 |
0,012 |
0,035 |
0,060 |
0,090 |
0,140 |
0,240 |
0,360 |
0,56 |
1 |
|
Переходный расход, Qt, м3/ч |
0,009 |
0,020 |
0,036 |
0,1 |
0,12 |
0,350 |
0,600 |
0,900 |
1,410 |
2,4 |
3,6 |
5,6 |
10 |
|
Наибольший расход, Qm^, м3/ч |
0,45 |
1,0 |
1,8 |
2,8 |
6 |
18 |
30 |
45 |
70 |
120 |
180 |
282 |
400 |
|
Пределы допускаемой относительной погрешности расходомеров при измерении объемного расхода (объема) жидкости для диапазона от Qh^ до Qt,, %, |
± 0,5 | ||||||||||||
|
Пределы допускаемой относительной погрешности расходомеров при измерении объемного расхода (объема) жидкости для диапазона от Qt до Qh3u6, % |
± 0,4 | ||||||||||||
Таблица 3 - Метрологические характеристики расходомеров модификации ПТ
|
Название характеристики |
Значение характе |
ристики | |||||||||||
|
Диаметр условного прохода, Ду, мм |
4 |
6 |
8 |
10 |
15 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
Наименьший расход, Qнaим, м3/ч |
0,01 |
0,02 |
0,04 |
0,100 |
0,2 |
0,6 |
1 |
2 |
3 |
4 |
6 |
10 |
20 |
|
Наибольший расход, QiI;iu6, м3/ч |
0,45 |
1,0 |
1,8 |
2,8 |
6 |
18 |
30 |
45 |
70 |
120 |
180 |
282 |
400 |
|
Пределы допускаемой относительной погрешности расходомеров при измерении объемного расхода (объема) жидкости для диапазона от Qнaим до Q™u6, % |
± 0,2 | ||||||||||||
Таблица 4 - Габаритные размеры расходомеров
|
Название характеристики |
Значение характеристики | ||||||||||||
|
Диаметр условного прохода, Ду, мм |
4 |
6 |
8 |
10 |
15 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
Габаритные размеры, мм, не более - высота |
140 |
140 |
140 |
140 |
140 |
187 |
200 |
212 |
235 |
262 |
295 |
323 |
380 |
|
- ширина |
102 |
102 |
102 |
102 |
102 |
130 |
182 |
182 |
182 |
182 |
182 |
250 |
250 |
|
- длина |
152 |
152 |
152 |
152 |
152 |
169 |
179 |
185 |
190 |
200 |
254 |
279 |
320 |
|
Масса, кг, не более |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
3,5 |
5,5 |
6,5 |
7,5 |
8,5 |
15,0 |
20,2 |
25,0 |
Таблица 5 - Общие технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры выходного сигнала - импульсный, имп/дм3 |
от 1 до 50000 |
|
Температура рабочей среды, °С |
от 0 до 90 |
|
Давление рабочей среды, МПа, не более |
1,0 |
|
Удельная электропроводность измеряемой среды, См/м |
от 0,005 до 10 |
|
Потребляемая мощность, Вт, не более |
12 |
|
Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В - частота, Гц |
от 198 до 242 от 12 до 36 от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от 5 до 55 от 30 до 95 от 84 до 107 |
|
Степень защиты оболочки по ГОСТ 14254-2015: для ППР для ВПР |
IP65 IP40, IP65 (по заказу), IP68 (по заказу) |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение характеристики |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
75000 |
Знак утверждения типа
наносится на маркировочную табличку ВПР, которая находится на лицевой стенке корпуса, электрохимическим или лазерным способом, и в центр титульных листов эксплуатационной документации типографским способом.
Комплектность
Таблица 7 - Комплектность расходомера
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер - счетчик электромагнитный «Счетовод» |
1 шт. | ||
|
Расходомер - счетчик электромагнитный «Счетовод» Руководство по эксплуатации (паспорт) |
ГДМ.00.001 РЭ |
1 экз. | |
|
ПО для считывания архивов, ввода данных и градуировки |
Serial USB Terminal |
1 шт. |
USB-флеш-носитель |
Сведения о методах измерений
приведены в разделе 1.4.3 «Устройство и принцип работы» эксплуатационного документа ГДМ.00.001 РЭ «Расходомеры-счетчики электромагнитные «Счетовод. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта № 2356 от 26.09.2022г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-012.60647216-2024 Расходомеры-счетчики электромагнитные «Счетовод» Технические условия».
