Полуприцеп–цистерна TRAILOR S383EL/1C
| Номер в ГРСИ РФ: | 97968-26 |
|---|---|
| Производитель / заявитель: | Фирма "Trailor Actm International", Франция |
|
97968-26: Описание типа
2026-97968-26.pdf
|
Скачать | 155.5 КБ |
Полуприцеп - цистерна TRAILOR S383EL/1C (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97968-26 | ||||||
| Наименование | Полуприцеп–цистерна | ||||||
| Модель | TRAILOR S383EL/1C | ||||||
| Приказы |
№481 от
16.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8e76cd64-5738-2e93-e8b3-9b16b7c9b10a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Trailor Actm International, ФРАНЦИЯ, 3 Ave de Rochmaure, Montelimar, 26200
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки.
(с 16.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97968-26: Описание типа
2026-97968-26.pdf
|
Скачать | 155.5 КБ |
Описание типа
Назначение
Полуприцеп - цистерна TRAILOR S383EL/1C (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. ППЦ состоят из девяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости. В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ TRAILOR S383EL/1C зав. № VFNS383ELL1C19062 представлен на рисунках 1-2.

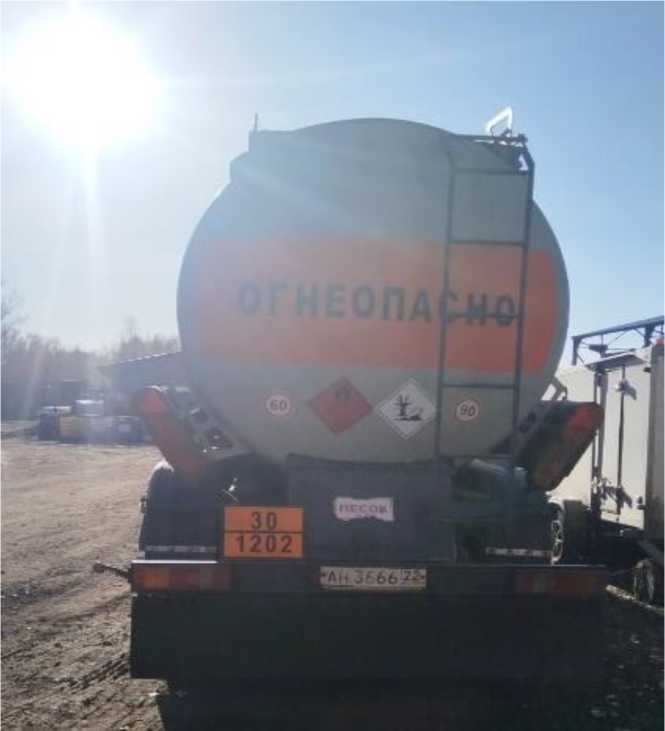

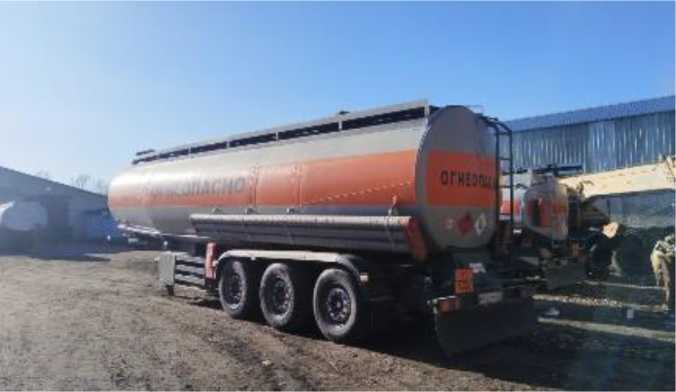

Рисунок 1 - Общий вид ППЦ
Рисунок 2 - Общий вид ППЦ
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер нанесен на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
38000 |
|
Вместимость 1 секции, дм3 |
6000 |
|
Вместимость 2 секции, дм3 |
5000 |
|
Вместимость 3 секции, дм3 |
4000 |
|
Вместимость 4 секции, дм3 |
2000 |
|
Вместимость 5 секции, дм3 |
2000 |
|
Вместимость 6 секции, дм3 |
7000 |
|
Вместимость 7 секции, дм3 |
4000 |
|
Вместимость 8 секции, дм3 |
3000 |
|
Вместимость 9 секции, дм3 |
5000 |
|
Количество секций, шт. |
9 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
6770 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Полуприцеп-цистерна |
TRAILOR S383EL/1C |
1 шт. |
|
2 |
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна TRAILOR S383EL/1C», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
