Мера МАСТЕР-РОТОР
| Номер в ГРСИ РФ: | 97970-26 |
|---|---|
| Производитель / заявитель: | DANOBAT GROUP, Испания |
Мера МАСТЕР-РОТОР (далее мера) предназначена для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы и для калибровки бесконтактной измерительной системы DBTM, встроенной в станок DANTIP R3 1500/2000. Мера МАСТЕР-РОТОР может применяться в качестве рабочего эталона 3-го разряда согласно Государственной поверочной схеме для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 06.04.2021 г. № 472.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97970-26 | ||||||
| Наименование | Мера | ||||||
| Модель | МАСТЕР-РОТОР | ||||||
| Приказы |
№481 от
16.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3390b3d4-7b68-3504-1b30-75c34b7531bd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
DANOBAT GROUP, ИСПАНИЯ, DANOBAT S.COOP. Arriaga Kalea 21, 20870 ELGOIBAR
Поверка
| Методика поверки / информация о поверке |
РТ-МП-954-203-2025 Государственная система обеспечения единства измерений. Мера МАСТЕР-РОТОР. Методика поверки.
(с 16.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97970-26: Описание типа
2026-97970-26.pdf
|
Скачать | 242.7 КБ | |
|
97970-26: Методика поверки
РТ-МП-954-203-2025
2026-mp97970-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Мера МАСТЕР-РОТОР (далее мера) предназначена для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы и для калибровки бесконтактной измерительной системы DBTM, встроенной в станок DANTIP R3 1500/2000. Мера МАСТЕР-РОТОР может применяться в качестве рабочего эталона 3-го разряда согласно Государственной поверочной схеме для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 06.04.2021 г. № 472.
Описание
Принцип действия меры основан на воспроизведении заданных значений радиусов вершин имитаторов лопаток при помощи бесконтактной измерительной системы DBTM.
Мера предстовляет собой цельнометаллическую конструкцию, состоящую из трех ступеней дисков, на которых жестко закрепленны имитаторы лопаток (Рисунок 1).
Пломбировка меры от несанкционированного доступа не предусмотрена. Заводской номер имеет цифровое обозначение и наносится методом гравировки на торцевую поверхность меры над ступенью B (Рисунок 2). Нанесение знака поверки на меру не предусмотрено.
К средству измерений данного типа относится мера МАСТЕР-РОТОР заводской № 929.40.41.0979.

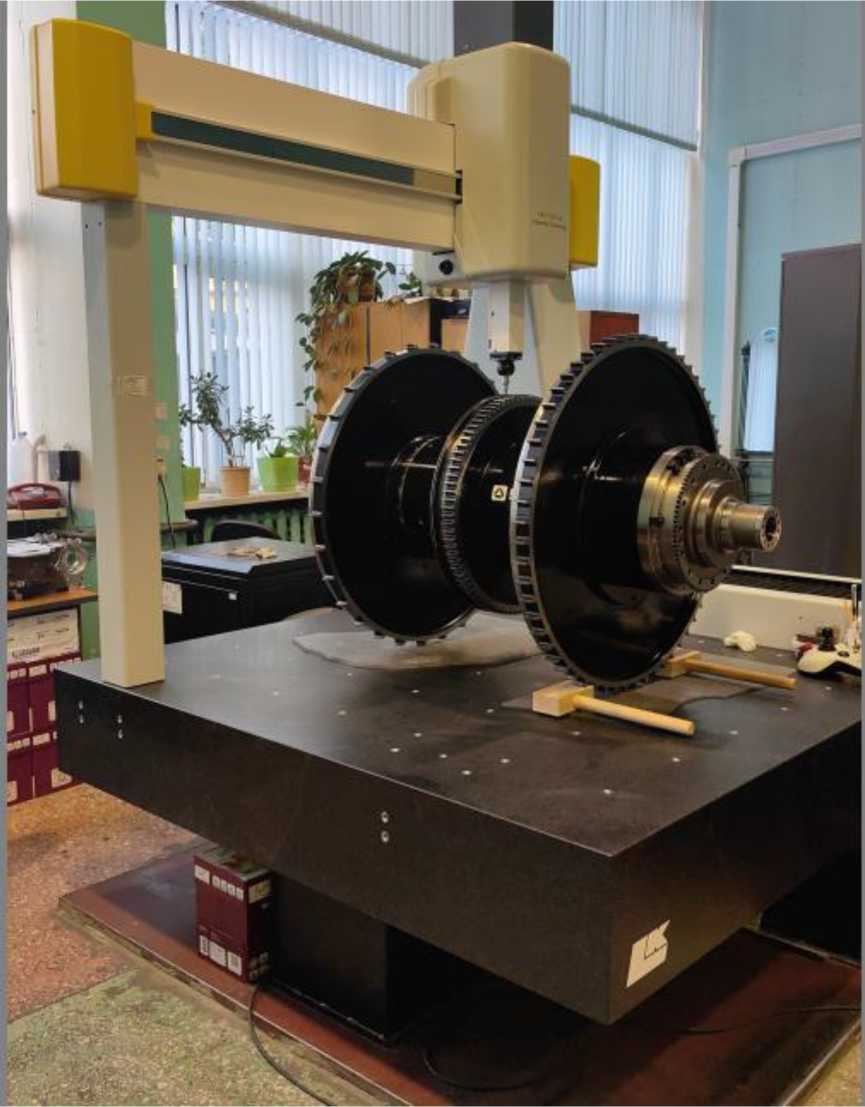

Рисунок 1 - Общий вид меры МАСТЕР-РОТОР
Место нанесения
заводского номера

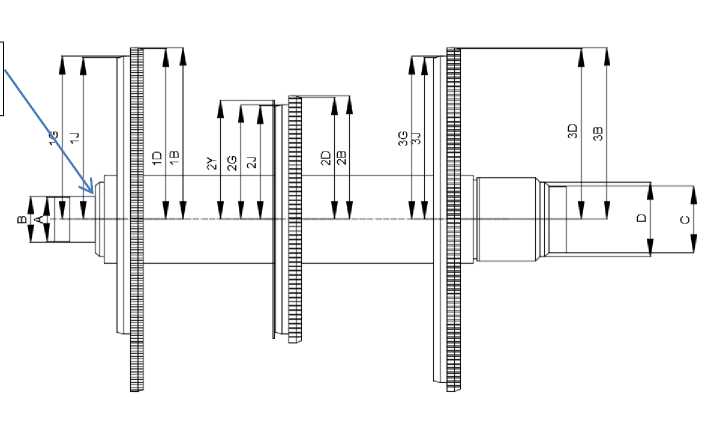

Рисунок 2 -Эскиз меры МАСТЕР-РОТОР
Программное обеспечение
Отсутствует.
Технические характеристики
аблица 1 - Метрологические характеристики меры МАСТЕР-РОТОР
|
Номинальные значения измеряемых радиусов, мм |
Ступень |
B |
D |
G |
J |
Y |
|
3 |
444,9700 |
444,2500 |
424,9930 |
423,5490 |
_ | |
|
2 |
299,9930 |
298,5890 |
280,0120 |
278,2640 |
299,9880 | |
|
1 |
444,9570 |
442,2410 |
424,9790 |
423,293 |
_ | |
|
Пределы допускаемого отклонения радиусов от номинального значения, мм |
±0,015 | |||||
|
Доверительные границы абсолютной погрешности воспроизведения радиуса при доверительной вероятности 0,95 %, мм |
±0,012 | |||||
аблица 2 - Технические характеристики меры МАСТЕР-РОТОР
|
Число лопаток на ступени, шт. |
3 |
60 |
|
2 |
90 | |
|
1 |
30 | |
|
Число ступеней, щт. |
3 | |
|
Габаритные размеры, не более, мм -диаметр -длина |
890 1500 | |
|
Масса, кг, не более |
500 | |
аблица 3 - Условия эксплуатации меры
|
Условия эксплуатации |
Значение |
|
Диапазон рабочих температур, °С |
от +15 до +25 |
|
Относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится типографским способом на титульный лист Паспорта.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мера |
МАСТЕР-РОТОР |
1 шт. |
|
Транспортировочный ящик |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
изложены в п. 3 «Порядок работы» Паспорта.
Нормативные документы
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная Приказом Росстандарта от 06.04.2021 г. № 472.
