Резервуары стальные сферические (шаровые) РШС-2400
| Номер в ГРСИ РФ: | 97972-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Lanzhou LS Heavy Equipment Co.,Ltd, КИТАЙ |
Резервуары стальные сферические (шаровые) РШС-2400 (далее - резервуары) предназначены для измерений объема продукта, а также для его приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97972-26 | |||||||||||||||
| Наименование | Резервуары стальные сферические (шаровые) | |||||||||||||||
| Модель | РШС-2400 | |||||||||||||||
| Приказы |
№481 от
16.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b8a9cdef-1140-65f4-0d3e-5b1753cf1f9b | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Lanzhou LS Heavy Equipment Co.,Ltd, КИТАЙ, провинция Ганьсу, г. Ланьчжоу
Поверка
| Методика поверки / информация о поверке |
МП 0116-2025 Государственная система обеспечения единства измерений. Резервуары стальные сферические (шаровые) РШС-2400. Методика поверки.
(с 16.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97972-26: Описание типа
2026-97972-26.pdf
|
Скачать | 241.4 КБ | |
|
97972-26: Методика поверки
МП 0116-2025
2026-mp97972-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Резервуары стальные сферические (шаровые) РШС-2400 (далее - резервуары) предназначены для измерений объема продукта, а также для его приема, хранения и отпуска.
Описание
Тип резервуаров - стальные сферические (шаровые), номинальной вместимостью 2400 м3.
Принцип действия резервуаров основан на заполнении их продуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой стальные сосуды сферической формы, установленные на опоры. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде буквенно-цифрового обозначения, состоящие из букв и арабских цифр, нанесены типографским способом на таблички резервуаров. Таблички крепятся на площадке перед резервуарами.
Резервуары РШС-2400 с заводскими номерами Н18З80, Н18381, Н18382, Н18383 расположены на территории Резервуарного парк № 3, ООО «Газпром переработка Благовещенск» по адресу: Амурская область, г. Свободный, Тер. ТОР Амурская.
Общий вид резервуаров РШС-2400 с местом нанесения заводских номеров представлен на рисунках 1, 2, 3, 4.
Нанесение знака поверки на средство измерений не предусмотрено.

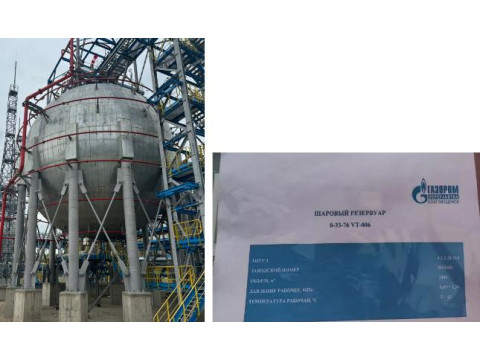

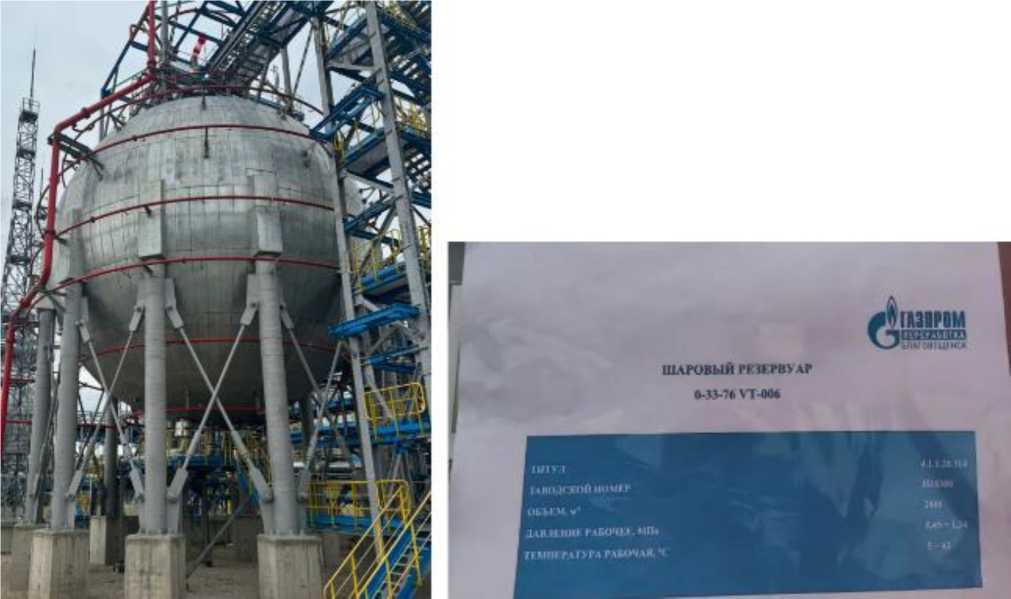

Рисунок 1 - Общий вид резервуара РШС-2400 зав.№ Н18380 с местом нанесения заводского номера

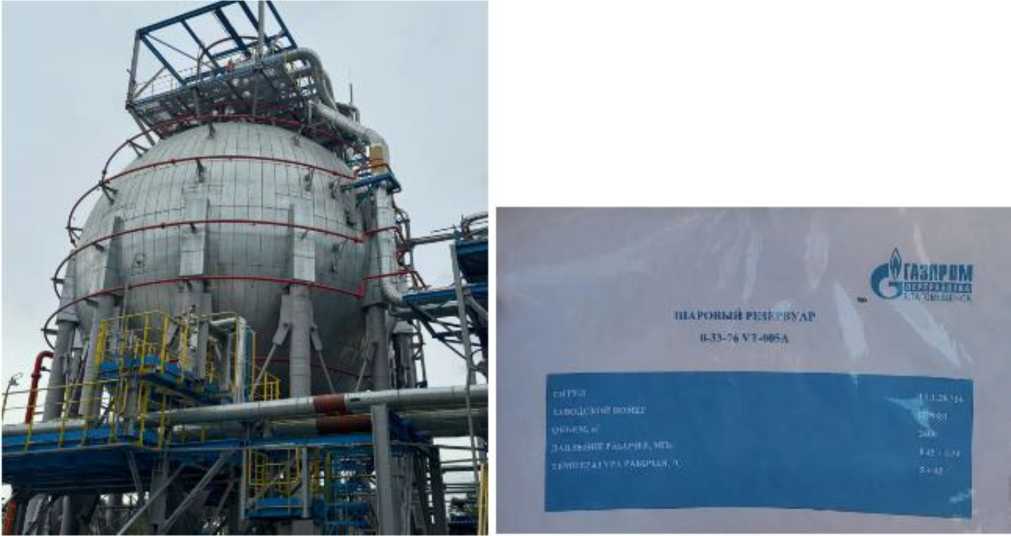

Рисунок 2 - Общий вид резервуара РШС-2400 зав.№ Н18381 с местом нанесения заводского номера

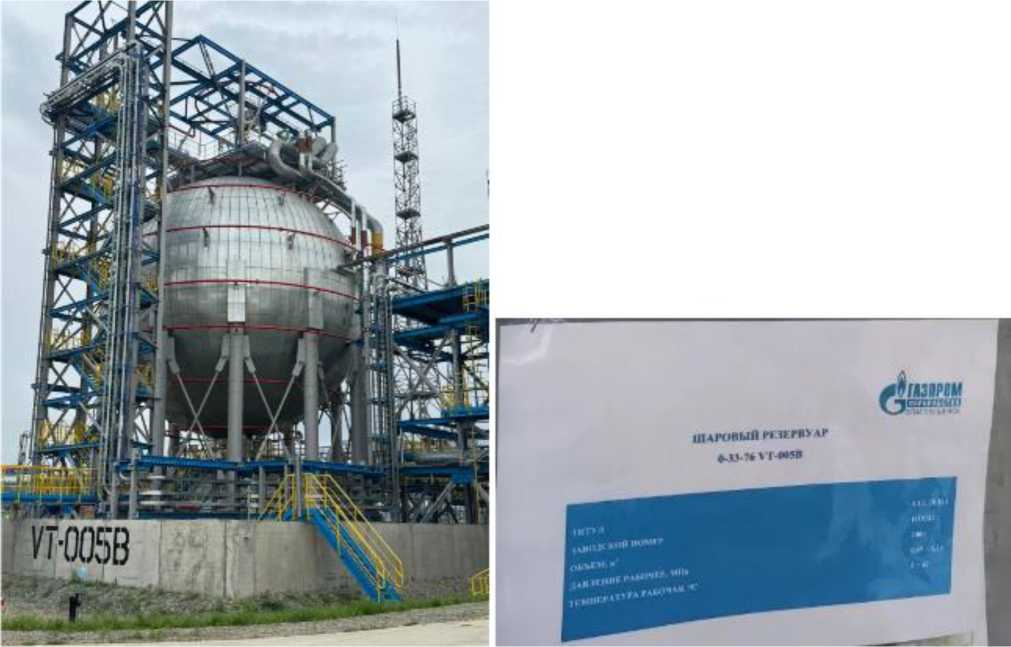

Рисунок 3 - Общий вид резервуара РШС-2400 зав.№ Н18382 с местом нанесения заводского номера

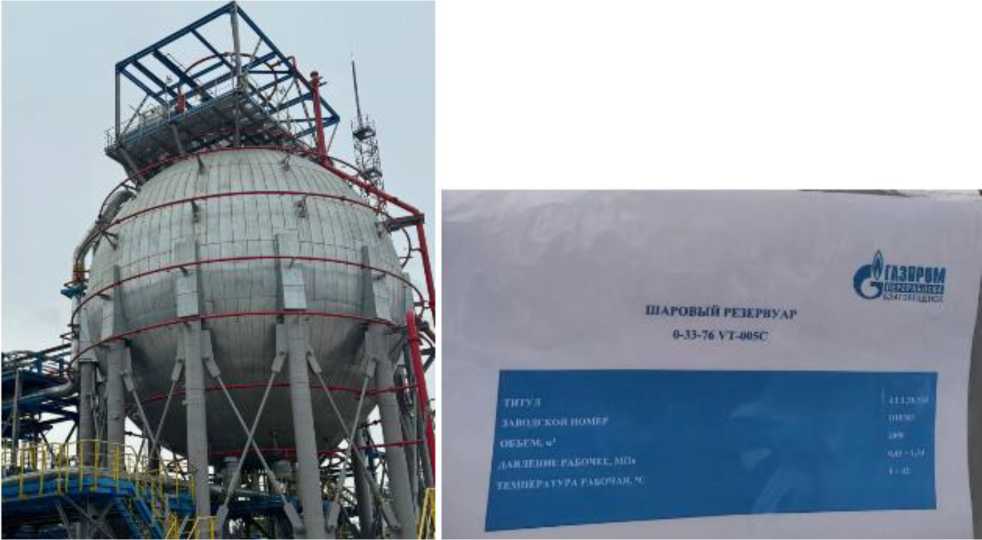

Рисунок 4 - Общий вид резервуара РШС-2400 зав.№ Н18383 с местом нанесения заводского номера
Пломбирование резервуаров РШС-2400 не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
2400 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±1,0 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной сферический (шаровый) |
РШС-2400 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
