Полуприцепы-цистерны БЦМ-111
| Номер в ГРСИ РФ: | 97974-26 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ЗАО "Бецема", г.Красногорск |
|
97974-26: Описание типа
2026-97974-26.pdf
|
Скачать | 175.3 КБ |
Полуприцепы-цистерны БЦМ-111 (далее - ППЦ) предназначены для измерений объема нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97974-26 | ||||||||||||||||||
| Наименование | Полуприцепы-цистерны | ||||||||||||||||||
| Модель | БЦМ-111 | ||||||||||||||||||
| Приказы |
№512 от
19.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5a306045-8903-6b9d-2db5-fc682e26cea3 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
АО «БЕЦЕМА», РОССИЯ, 143405, Московская область, г. Красногорск, Ильинское шоссе, д. 15А
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки.
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97974-26: Описание типа
2026-97974-26.pdf
|
Скачать | 175.3 КБ |
Описание типа
Назначение
Полуприцепы-цистерны БЦМ-111 (далее - ППЦ) предназначены для измерений объема нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.
ППЦ являются транспортными мерами полной вместимости.
ППЦ представляют собой сварную цистерну круглого сечения, смонтированную на автомобильное шасси.
Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части цистерны приварена горловина с указателем уровня налива в виде металлического уголка.
К настоящему типу средств измерений относятся полуприцепы-цистерны БЦМ-111 с заводскими №№ 9605ААВ0000079, 9605ААВ0000080, 9605ААВ0000081, 9605ААВ0000082, 9605ААЕ0000104.
Заводской номер ППЦ, состоящий из арабских цифр и букв латинского алфавита, нанесен ударным способом на табличку, расположенную в передней части корпуса цистерны справа по движению.
Пломбирование ППЦ для защиты от несанкционированного изменения положения указателя уровня налива осуществляется с помощью заклепки, проходящей через стенку горловины и указатель уровня налива, на которую давлением ударного клейма (плашки) наносится знак поверки.
Место нанесения заводского номера

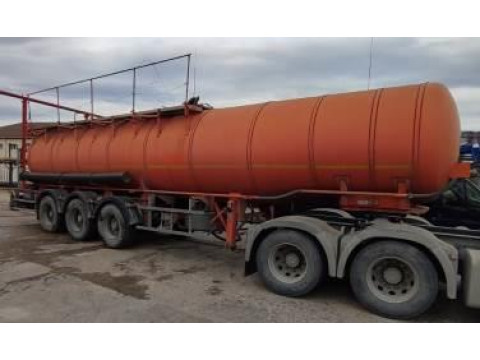

Рисунок 1 - Общий вид ППЦ, зав. № 9605ААВ0000079
Место нанесения заводского номера

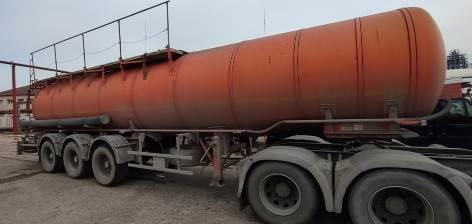

Рисунок 2 - Общий вид ППЦ, зав. № 9605ААВ0000080
Место нанесения заводского номера

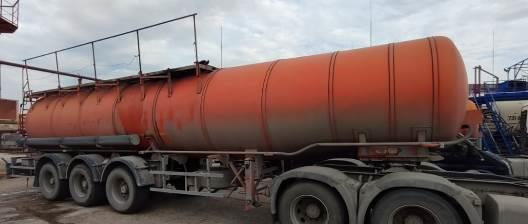

Рисунок 3 - Общий вид ППЦ, зав. № 9605ААВ0000081
Место нанесения заводского номера

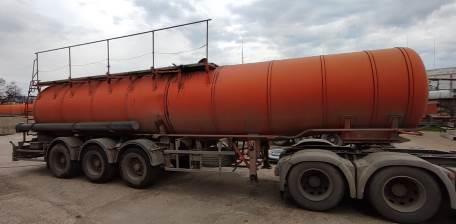

Рисунок 4 - Общий вид ППЦ, зав. № 9605ААВ0000082
Место нанесения заводского номера
Заклепка для нанесения знака поберки
Рисунок 6 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны

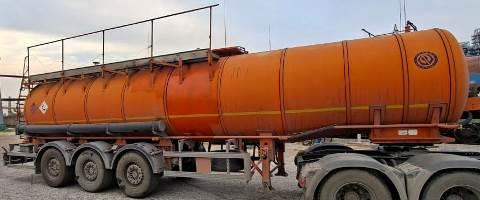

Рисунок 5 - Общий вид ППЦ, зав. № 9605ААЕ0000104
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость цистерн, м3 |
23750 |
|
Пределы допускаемой относительной погрешности, % |
±0,4 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от -40 до +40 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
11500 |
|
- ширина |
2500 |
|
- высота |
3450 |
|
Масса снаряженного транспортного средства, кг, не более |
30100 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Полуприцеп-цистерна |
БЦМ-111 |
1 |
|
Паспорт |
_ |
1 |
Сведения о методах измерений
приведены в разделе 1 «Основные сведения» паспорта.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
