Спектрометры рентгенофлуоресцентные LABORTEK MET-XL
| Номер в ГРСИ РФ: | 97975-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Beijing TIME Haofang Technology Co., Ltd., КИТАЙ |
Спектрометры рентгенофлуоресцентные LABORTEK MET-XL (далее - спектрометры) предназначены для измерений массовой доли химических элементов в металлах, сплавах, в том числе алюминиевых, магниевых, нержавеющих, конструкционных, специальных и изделий на их основе, идентификации химических элементов от натрия до кюрия в веществах, находящихся в твёрдом и порошкообразном состоянии.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97975-26 | ||||||
| Действует | по 19.03.2031 | ||||||
| Наименование | Спектрометры рентгенофлуоресцентные | ||||||
| Модель | LABORTEK MET-XL | ||||||
| Приказы |
№512 от
19.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 422fa510-7a08-e748-9b75-b197c1597d65 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Beijing TIME Haofang Technology Co., Ltd., КИТАЙ, Room 303, Building 4#, VPark No.18 Courtyard, Kechuang Thirteenth Street, Beijing Economic-Technological Development Area, 100176
Поверка
| Методика поверки / информация о поверке |
МП 139-221-2025 Государственная система обеспечения единства измерений. Спектрометры рентгенофлуоресцентные LABORTEK MET-XL. Методика поверки.
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97975-26: Описание типа
2026-97975-26.pdf
|
Скачать | 173.8 КБ | |
|
97975-26: Методика поверки
МП 139-221-2025
2026-mp97975-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные LABORTEK MET-XL (далее - спектрометры) предназначены для измерений массовой доли химических элементов в металлах, сплавах, в том числе алюминиевых, магниевых, нержавеющих, конструкционных, специальных и изделий на их основе, идентификации химических элементов от натрия до кюрия в веществах, находящихся в твёрдом и порошкообразном состоянии.
Описание
Принцип действия спектрометров основан на измерении спектра вторичного рентгеновского излучения.
Первичное рентгеновское излучение, генерируемое рентгеновской трубкой, взаимодействует с элементами анализируемого образца и вызывает вторичное рентгеновское излучение, интенсивность которого зависит от элементного состава образца.
Конструктивно спектрометры выполнены в виде пыле-влагозащищенного моноблока из ударопрочного пластика, в котором размещены: малогабаритный моноблочный источник рентгеновского излучения, комплекс спектрометрический, управляющая электроника, блок аккумуляторных батарей и сенсорный экран управления.
В качестве источника рентгеновского излучения в спектрометрах используется рентгеновская трубка. Регистрация вторичного рентгеновского излучения осуществляется с помощью кремниевого SDD детектора.
Спектрометры оснащены: встроенным компьютером с возможностью присоединения внешних устройств через USB и/или Wi-Fi для передачи результатов измерений, включая спектрограммы; сенсорным дисплеем; специализированным программным обеспечением (далее - ПО).
Спектрометры поставляются со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.
Специализированное ПО спектрометров имеет несколько режимов измерений массовой доли элементов, предоставляемых с каждым спектрометром.
В спектрометрах реализована аппаратная и программная функция автоматического отключения питания рентгеновской трубки при отсутствии образца измерения.
Спектрометры предназначены для работы в полевых и цеховых условиях, а также стационарно в лаборатории.
Корпус спектрометров изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.
При работе с горячими поверхностями (450 - 500) °С опционально могут предоставляться высокотемпературные защитные окна.
На верхнюю панель спектрометров в виде наклейки наносится информационная табличка (шильд) с обозначением типа средства измерений, серийным номером в цифровом формате. Серийный номер наносится на информационную табличку (шильд) типографской печатью или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра спектрометра, возможность прочтения и сохранность номера в процессе эксплуатации.
Конструкцией спектрометров не предусмотрена возможность нанесения знака поверки.
На боковую панель спектрометров наносится гарантийная пломба в виде наклейки.

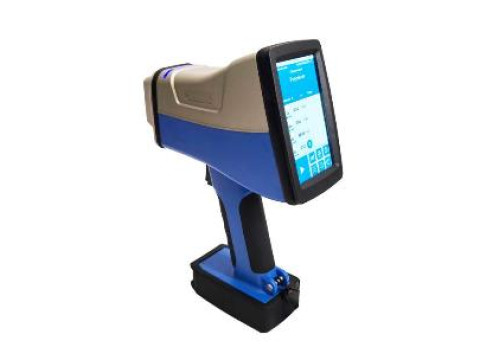

Общий вид спектрометров, место нанесения серийного номера, знака утверждения типа и гарантийной пломбы представлены на рисунке 1.

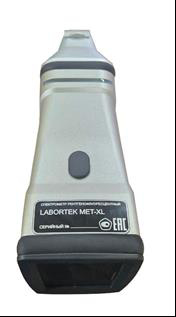

Место нанесения серийного номера и знака утверждения типа
Рисунок 1 - Общий вид спектрометров рентгенофлуоресцентных LABORTEK MET-XL
Место нанесения гарантийной пломбы
Программное обеспечение
Спектрометры управляются со встроенного компьютера через специализированное ПО. Специализированное ПО позволяет проводить тестирование и настройку спектрометра, создавать эмпирические градуировки, проводить контроль и управление процессом измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, выводить результаты на печать, создавать библиотеки сплавов, веществ и материалов, проводить идентификацию исследуемого объекта на соответствие марки сплава в имеющейся библиотеке. Специализированное ПО устанавливается на встроенный и/или внешний компьютер.
Уровень защиты специализированного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные специализированного ПО спектрометров приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ICheqXWin |
|
Номер версии (идентификационный номер) ПО |
1.ХХ.ХХХХ.ХХХ* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемых химических элементов |
от Na до Ст |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала на линии FeKa1), % |
2 |
|
Чувствительность на линии FeKa1), имп/(с^мкА^%), не менее |
5 |
|
Диапазон измерений массовой доли элементов в металлах и сплавах2), % |
от 0,001 до 100 |
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов в металлах и сплавах2), %, в поддиапазонах измерений: - от 0,001 % до 0,1 % включ. - св. 0,1 % до 1 % включ. - св. 1 % до 10 % включ. - св. 10 % до 100 % включ. |
±25 ±25 ±5 ±3 |
|
1) Значение нормировано по площади пика; значение нормировано для железа в стандартном образце массовой доли железа в твердой матрице с массовой долей от 0,90 % до 1,10 %. 2) Значения нормированы для элементов в стандартных образцах сплавов на железной основе. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, с, не более |
120 |
|
Время измерения (выбирается оператором в зависимости от вида образца или анализируемой площади), с |
от 2 до 999 |
|
Потребляемая мощность, В^А, не более |
35 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
110+17/220+22 110-10/220-33 |
|
- частота переменного тока, Гц |
60±1/50±1 |
|
от аккумуляторных батарей: | |
|
- напряжение постоянного тока, В |
от 6,4 до 8,4 |
|
Время непрерывной автономной работы со штатным комплектом аккумуляторных батарей, ч, не менее |
12 |
|
Мощность эквивалентной дозы в условиях нормальной эксплуатации спектрометра, в любой доступной точке на расстоянии 0,1 м от поверхности спектрометра, мкЗв/ч, не более |
1,0 |
|
Степень защиты корпуса от доступа к опасным частям, попадания внешних твердых предметов и воды по ГОСТ 14254-2015 |
IP54 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
245 86 310 |
|
Масса, кг, не более |
2,3 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность, %, не более |
от -20 до +40 98 |
Знак утверждения типа
наносится на информационную табличку (шильд) типографской печатью, а также на титульный лист руководства пользователя типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр рентгенофлуоресцентный |
LABORTEK MET-XL |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
2 шт. |
|
Зарядное устройство для аккумуляторных батарей |
- |
1 шт. |
|
Защитный колпак |
- |
1 шт. |
|
Руководство пользователя |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проведение анализа» документа «Спектрометры рентгенофлуоресцентные LABORTEK MET-XL. Руководство пользователя».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 19.02.2021 № 148 Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах
Приказ Росстандарта от 17.05.2021 № 761 О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148
