Системы контроля состояния электродвигателей WDH
| Номер в ГРСИ РФ: | 97977-26 |
|---|---|
| Производитель / заявитель: | Jiangsu Sfere Electric CO.,LTD, КНР |
Системы контроля состояния электродвигателей WDH (далее по тексту - системы) предназначены для измерений напряжения и силы переменного тока в трехфазной системе электроснабжения низковольтных электродвигателей в целях обеспечения контроля, управления и защиты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97977-26 | ||||||||||||||||||
| Действует | по 19.03.2031 | ||||||||||||||||||
| Наименование | Системы контроля состояния электродвигателей | ||||||||||||||||||
| Модель | WDH | ||||||||||||||||||
| Приказы |
№512 от
19.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 271e339c-50ff-0e49-c978-a3c2302930be | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
JIANGSU SFERE ELECTRIC CO., LTD, КИТАЙ, No. 1 Dongding Road, Jiangyin City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1609-201_1.3-2025 Государственная система обеспечения единства измерений. Системы контроля состояния электродвигателей WDH. Методика поверки.
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97977-26: Описание типа
2026-97977-26.pdf
|
Скачать | 129.2 КБ | |
|
97977-26: Методика поверки
РТ-МП-1609-201_1.3-2025
2026-mp97977-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Системы контроля состояния электродвигателей WDH (далее по тексту - системы) предназначены для измерений напряжения и силы переменного тока в трехфазной системе электроснабжения низковольтных электродвигателей в целях обеспечения контроля, управления и защиты.
Описание
Принцип действия систем основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока в трехфазной системе электроснабжения электродвигателей с последующей математической и алгоритмической обработкой измеренных величин. Измерения производятся по трем каналам - для каждой фазы напряжения и тока.
Системы выполнены в стационарном варианте, осуществляют непрерывный онлайн-мониторинг состояния электродвигателей и генераторов. Системы устанавливаются в шкафу (на панели) управления электродвигателем или генератором. Результаты измерений формируются непрерывно в реальном времени.
Основные режимы работы систем: измерения, анализ, контроль.
В системе происходит измерение напряжения и силы переменного тока, сравнение результатов измерений с номинальными значениями. Проводя анализ результатов измерений, системы выявляют отклонения от нормы, и сигнализируют оператору о возникновении тех или иных неисправностей контролируемых электродвигателей и генераторов или о необходимости технического обслуживания.
Полученные результаты измерений отображаются на дисплейном модуле системы, сохраняются в памяти или передаются через коммуникационные интерфейсы (RS485, RJ45, Profibus-DP) в информационные системы и системы управления более высокого уровня или компьютеры.
Измерение напряжения переменного тока осуществляется непосредственным подключением систем к электрической цепи. Измерение силы переменного тока осуществляется с помощью первичных преобразователей тока, входящих в состав систем.
Таблица 1 - Перечень физических величин, измеряемых и вычисляемых системами______
|
Напряжение переменного тока |
Да |
|
Сила переменного тока |
Да |
|
Мощность (активная/реактивная) |
Да |
|
Энергия (активная/реактивная) |
Да |
|
Коэффициент мощности |
Да |
|
Несимметрия токов |
Да |
|
Несиметрия напряжений |
Да |
Для защиты измеренных и запрограммированных параметров от несанкционированного доступа дисплейный модуль системы имеет защиту в виде пользовательского пароля.
Конструктивно системы состоят из модуля измерений, дисплейного модуля и первичного преобразователя тока. Общий вид системы представлен на рисунках 1, 2. Пломбирование системы не предусмотрено.
Нанесение знака поверки на системы не предусмотрено.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится методом типографской печати на наклейке, расположенной на корпусе модуля измерений и дисплейного модуля.
Нанесение заводских (серийных номеров) на первичные преобразователи тока не предусмотрено.
Первичный преобразователь тока
Модуль измерений
Дисплейный модуль

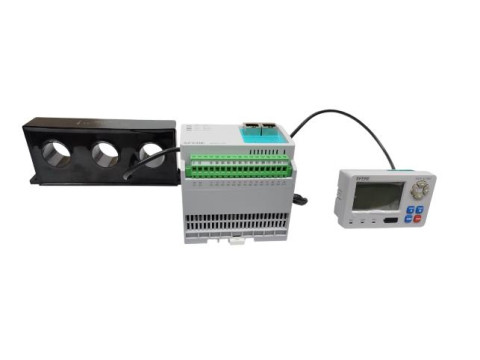

Рисунок 1 - Общий вид системы
Дисплей
Модуль измерений
Рисунок 2 - Места нанесения заводских (серийных номеров)
Программное обеспечение
Встроенное ПО системы (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство систем предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1000 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока (фазное/линейное), В |
от 1 до 400 / от 1 до 690 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % |
±0,5 |
|
Диапазон значений номинального тока1, А |
1, 5, 25, 100, 200 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в зависимости от типа первичного преобразователя тока (нормированы для значений первичного тока в диапазоне от 1% до 800% от номинального), % | |
|
при значении первичного тока от 0,01 до 1 А |
±1,5 |
|
при значении первичного тока свыше 1 А |
±0,5 |
|
Частота переменного тока, Гц |
50 |
|
Примечание - 1) - конкретное значение определяется модификацией первичного преобразователя | |
Таблица 4 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 50 |
|
Габаритные размеры модуля измерений (длинахширинахвысота), мм, не более |
106х105х102 |
|
Масса модуля измерений, кг, не более |
0,6 |
|
Интерфейс |
RS485 (коммуникационный протокол Modbus-RTU или Profibus-DP); RJ45 (коммуникационный протокол Modbus-TCP или Profinet) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -20 до +60 от 30 до 95 |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
80000 |
Таблица 5 - Дисплейный модуль. Общие характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
99x38x62 |
|
Масса дисплея, кг, не более |
0,13 |
|
Тип дисплея |
LCD |
|
Интерфейс |
USB |
Таблица 6 - Модификации первичных преобразователей тока
|
Модификация |
Номинальный ток, 1ном, А (вход/выход) |
Габаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не более |
|
shioia-iii |
1/0,005 |
100х28х40 |
1 |
|
SHI05A-III |
5/0,025 | ||
|
SHI05-III |
5/0,025 |
90х43х112 |
1 |
|
SHI25-III |
25/0,125 | ||
|
SHI100-III |
100/0,25 | ||
|
SHI200-I |
200/0,5 |
196х38х75 |
1 |
Знак утверждения типа
на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Системы контроля состояния электродвигателей (модификация по заказу) |
WDH |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Краткое описание продукта» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. №1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот 1-10-1-1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
Системы контроля состояния электродвигателей WDH. Стандарт предприятия
