Генераторы тестовые ИБИС-01
| Номер в ГРСИ РФ: | 97981-26 |
|---|---|
| Производитель / заявитель: | ООО "Автоматизированная система контроля и диагностирования "ИБИС" (ООО "АСКД "ИБИС"), г. Мытищи |
Генераторы тестовые ИБИС-01 (далее - генераторы) предназначены для воспроизведения частоты повторения импульсных сигналов в заданном диапазоне частот и генерации сигналов для мониторов медицинских дистанционных, использующих в работе принцип видеоплетизмографии (далее - мониторы).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97981-26 | ||||||
| Действует | по 19.03.2031 | ||||||
| Наименование | Генераторы тестовые | ||||||
| Модель | ИБИС-01 | ||||||
| Приказы |
№512 от
19.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 07420975-0cd9-300c-9812-2899aa7cbd2d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «АСКД «ИБИС», РОССИЯ, 141006, Московская область, г. Мытищи, пр-кт Олимпийский, влд. 29, стр. 2, помещ. 32, офис 26
Поверка
| Методика поверки / информация о поверке |
РВМЦ.468784.001МП Государственная система обеспечения единства измерений. Генераторы тестовые ИБИС-01. Методика поверки.
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97981-26: Описание типа
2026-97981-26.pdf
|
Скачать | 200.2 КБ | |
|
97981-26: Методика поверки
РВМЦ.468784.001МП
2026-mp97981-26.pdf
|
Скачать | 278 КБ |
Описание типа
Назначение
Генераторы тестовые ИБИС-01 (далее - генераторы) предназначены для воспроизведения частоты повторения импульсных сигналов в заданном диапазоне частот и генерации сигналов для мониторов медицинских дистанционных, использующих в работе принцип видеоплетизмографии (далее - мониторы).
Описание
Принцип действия генераторов заключается в воспроизведении частоты повторения импульсных электрических сигналов, соответствующей показателю продолжительности сердечного цикла (интервал R-R), с последующим излучением промодулированных сигналов посредством светодиода в целях имитации параметров пульсовой волны, регистрируемых и измеряемых мониторами.
Конструктивно генератор представляет собой пластиковый корпус, в котором размещены электронный блок, органы управления и индикации. На передней стороне корпуса размещен светодиод, имитирующий пульсовую волну человека и соответствующие показатели продолжительности сердечного цикла. На противоположной стороне корпуса размещены разъем шнура электропитания, кнопка включения и разъем типа BNC, на который выведен электрический сигнал, поступающий на светодиод. На верхней стороне корпуса расположен жидкокристаллический сенсорный дисплей.
Электронный блок генератора воспроизводит электрические импульсные сигналы прямоугольной формы с заданными параметрами частоты повторения импульсов. Электрические сигналы поступают на светодиод, частота вспышек (периодичность между вспышками) которого имитирует пульсовую волну человека. Управление прибором и индикация его состояния, режимов работы и устанавливаемых параметров производится посредством жидкокристаллического сенсорного дисплея.
Маркировка на нижней стороне корпуса нанесена методом печати на металлизированной информационной наклейке и содержит обозначение типа средства измерений, год изготовления, заводской номер в виде знака «№» и арабских цифр в формате «ХХХ» (где ХХХ - обозначение из 3 цифр) и наименование изготовителя, что обеспечивает идентификацию.
Рисунок 1 - Вид информационной наклейки
Общий вид генератора представлен на рисунках 2 и 3.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбировка генераторов от несанкционированного доступа не предусмотрена.
Место информационной наклейки
Место нанесения знака утверждения типа

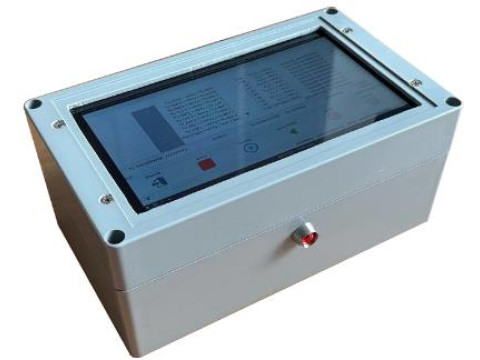

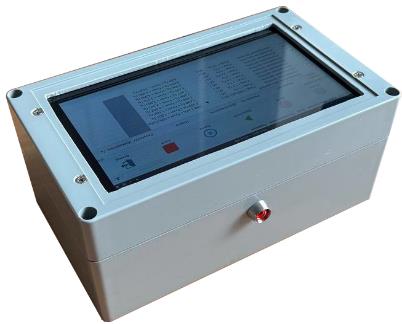

Рисунок 2 - Общий вид генератора тестового ИБИС-01

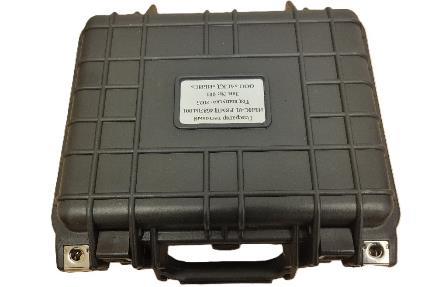

Рисунок 3 - Общий вид транспортировочного кейса генератора тестового ИБИС-01
Программное обеспечение
Программное обеспечение (далее - ПО) генераторов записано в энергонезависимую память электронного блока (встроенного контроллера) и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
ПО идентифицируется после включения генератора в соответствующем разделе меню пользователя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения генераторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
ПО ИБИС-01 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения частоты повторения электрических импульсов, Гц |
от 0,5 до 5 |
|
Пределы допускаемой относительной погрешности воспроизведения частоты повторения электрических импульсов, % |
±1-10-4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжение питания переменного тока, В частота напряжения питания переменного тока, Гц |
220±22 50±1 |
|
Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность при температуре 25 °С, %, не более |
от +15 до +25 90 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
210x145x95 |
|
Масса, кг, не более |
1,5 |
|
Габаритные размеры с транспортировочным кейсом (длинахширинахвысота), мм, не более |
265x245x130 |
|
Масса с транспортировочным кейсом, кг, не более |
3,0 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на пластиковый корпус методом наклейки.
Комплектность
Таблица 4 - Комплектность генераторов
|
Наименование |
Обозначение |
Количество |
|
Генератор тестовый ИБИС-01 |
РВМЦ.468784.001 |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Кейс транспортировочный |
- |
1 шт. |
|
Паспорт |
РВМЦ.468784.001ПС |
1 экз. |
|
Руководство по эксплуатации |
РВМЦ.468784.001РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа РВМЦ.468784.001 РЭ «Генераторы тестовые ИБИС-01. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Технические условия. РВМЦ.468784.001 ТУ «Генераторы тестовые ИБИС-01»
